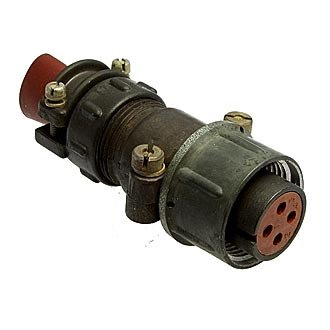

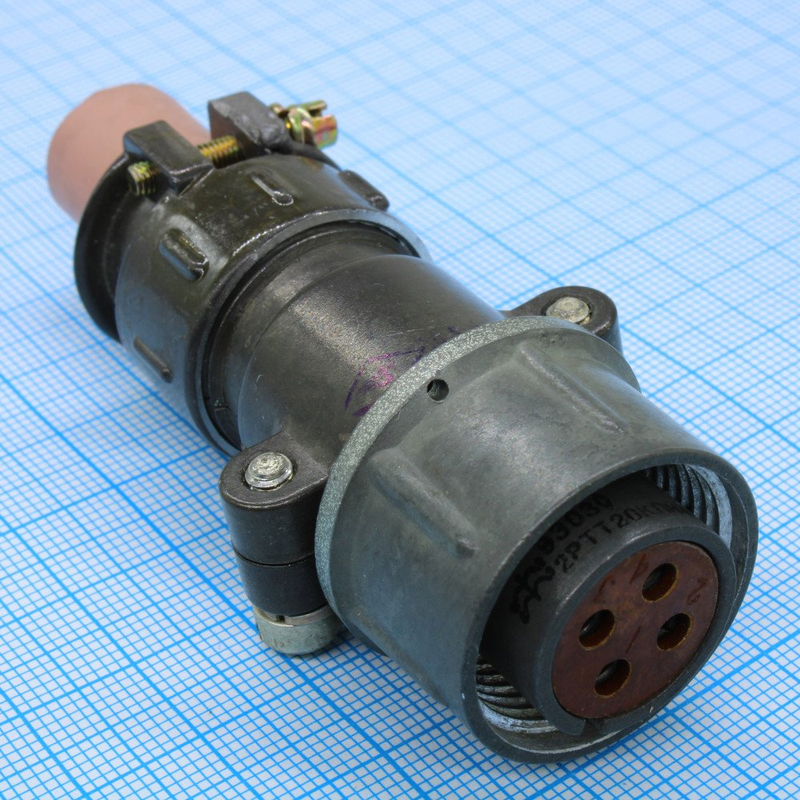

Соединитель 2РТТ20КПН4Г6В «Элекон» — это цилиндрический низкочастотный разъём конструкции «розетка кабельная», предназначенный для электрических коммутаций в аппаратуре РЭА и промышленного оборудования. Он относится к серии 2РТТ с условным размером корпуса 20 и выполнен по техническим условиям ГЕ0.364.120 ТУ.

• Серия: 2РТТ, типономинал «розетка кабельная».

• Условный номер контактного набора: 6 — 4 контакта диаметром 2,5 мм.

• Материал корпуса — алюминиевый сплав А‑22, вставки (изолятора) — карболит.

• Контакты выполнены как гнёзда, с покрытием серебро (Ag), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Номинальное напряжение до 850 В, рабочий ток до 35 А.

• Диапазон частот: 1–5000 Гц.

• Сопротивление контактов не более 1 мОм, сопротивление изоляции порядка 5000 МОм.

• Климатическое исполнение «В» — всеклиматическое, интервал рабочих температур от −60 до +100 °С, допустимая относительная влажность до 98% при +25 °С.

• Метод сочленения — резьбовой, патрубок прямой, предназначен для неэкранированного кабеля.

• Разъём не является герметичным, но рассчитан на ударные и вибрационные нагрузки:

  • одиночный механический удар до 1000 м/с²,

  • многократные удары до 1500 м/с²,

  • линейное ускорение до 2000 м/с².

• Ресурс — до 500 циклов соединения‑разъединения, минимальная наработка при повышенной температуре +80 °С — не менее 1000 часов.

• В обозначении «5» указывает на вид приёмки (внутренний контроль предприятия, партия выдержана по ОТК).

• Цвет корпуса — темно‑серый, масса изделия около 60 г, габариты примерно 40×40×80 мм (длина×высота×ширина).

• Разъём применяется в основном для монтажа в кабельную линию с объемным способом заделки проводников, без дополнительной герметизации.п.) без упоминания цен.
