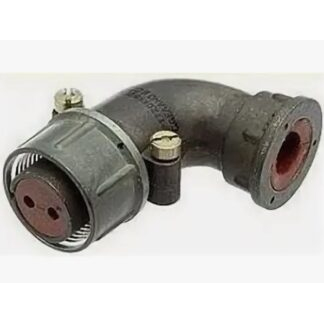

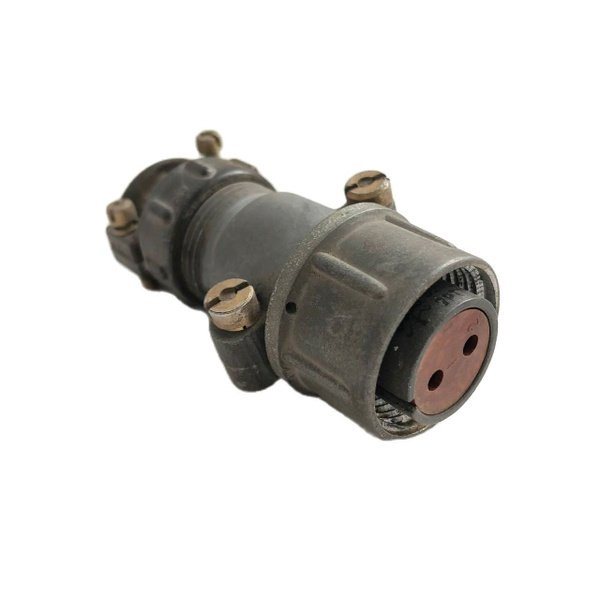

2РТТ20КУЭ2Г4В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель. Модель относится к серии 2РТТ с всеклиматическим исполнением (маркировка «5» соответствует 2015 году выпуска по системе ОТК).

Тип и монтаж

розетка кабельная с уплотнением (КУЭ), предназначена для внутреннего объёмного монтажа экранированным кабелем с прямым патрубком и гайкой.
Поляризация корпусов одношпоночная, фиксация соединения резьбовая. ​

Рабочие параметры

Максимальное напряжение — 850 В (амплитудное), частота до 3 МГц для цепей постоянного и переменного тока.
Рабочая температура от -60 до +100 °C, количество сочленений — 500.
Покрытие контактов — серебро. ​

Дополнительные характеристики

• Условный размер корпуса: 20.
• Количество контактов: 2.
• Тип контактов: Гнездовые (для розетки).
• Материал корпуса: Алюминиевый сплав (часто с анодированием для коррозионной стойкости).
• Материал контактов: Латунь или бронза с серебряным покрытием.
• Материал изолятора: Термореактивная пластмасса.
• Номинальный ток на контакт: До 35 А (для контактов соответствующего размера в корпусе 20 с двумя контактами).
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм (при нормальных климатических условиях).
• Виброустойчивость: Выдерживает синусоидальные вибрации в диапазоне частот от 1 до 2000 Гц с ускорением до 200 м/с² (20g).
• Ударопрочность: Выдерживает одиночные удары с пиковым ускорением до 500 м/s² (50g) и многократные удары до 150 м/s² (15g).
• Степень защиты: Соответствует IP65 (пыленепроницаемость и защита от струй воды со всех направлений).

Области применения

• Промышленное оборудование и автоматизированные системы управления, требующие надежного соединения в условиях вибрации и агрессивной среды.
• Измерительная и контрольно-измерительная аппаратура, где важна стабильность низкочастотных сигналов.
• Радиоэлектронное оборудование общего и специального назначения, включая бортовую аппаратуру.
• Транспортные средства (железнодорожный, автомобильный, морской транспорт) для подключения систем питания и управления.
• Военная техника и авиационное оборудование, где требуются высокая механическая прочность и устойчивость к экстремальным температурам.
• Энергетическое оборудование и системы распределения питания для низковольтных цепей.
• Медицинское оборудование, требующее надежных и безопасных подключений.
