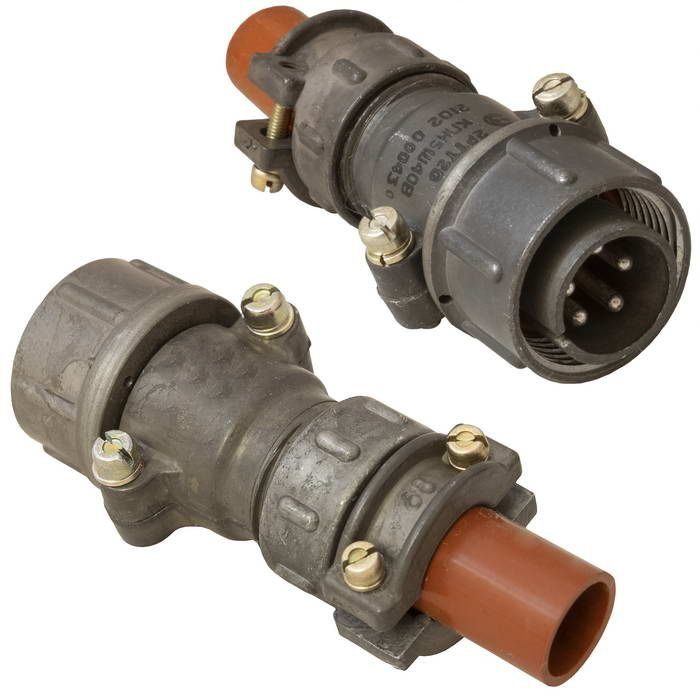

2РТТ20КУЭ5Ш40В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ от российского производителя «Каскад», выполненный как кабельная вилка (штепсель) с угловым патрубком для экранированного кабеля.

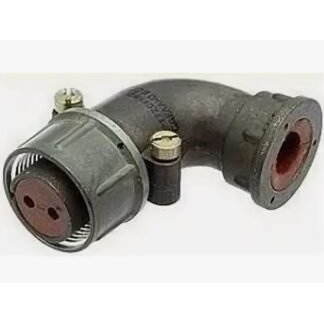

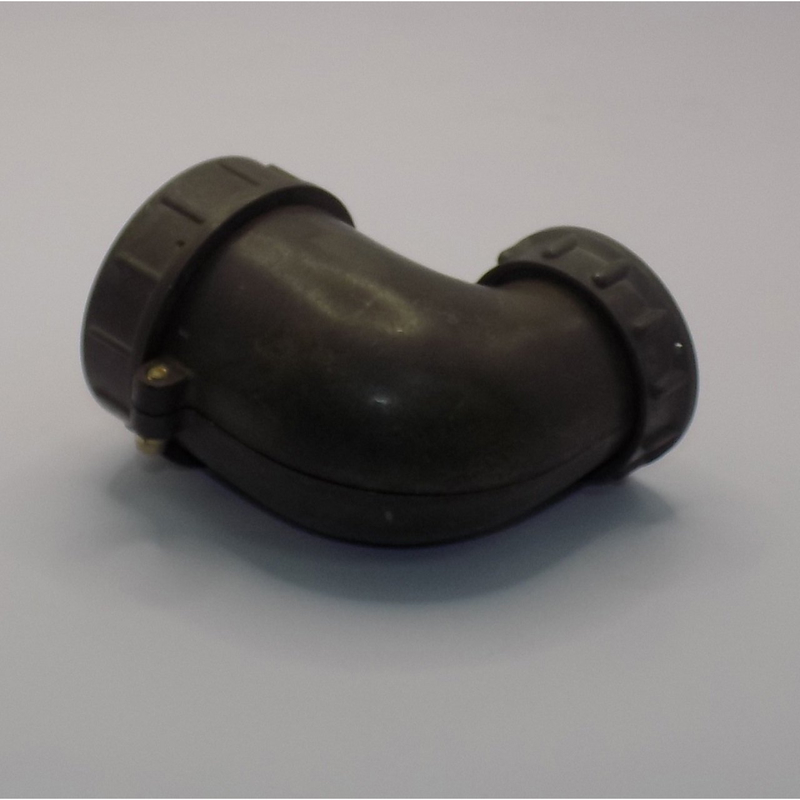

• Буква «У» в индексе указывает на угловой патрубок.

• «Э» означает, что соединитель предназначен для экранированного кабеля (имеется гайка и конструкция для подключения экрана).

• «5Ш40В» говорит о наличии 5 штыревых контактов, типоразмер контактов 40 и всеклиматическом исполнении «В» (широкий диапазон температур и влажности).

Приведённые ниже значения типичны для серии 2РТТ20 с аналогичной контактной группой 5Ш40:

• Рабочее напряжение — до сотен вольт (в серии 2РТТ20 обычно ориентировочно до 700–850 В амплитудного значения).

• Рабочий ток на контакт — порядка 25 А.

• Сопротивление изоляции при нормальных условиях — не менее нескольких сотен–тысяч мегаом.

• Корпус выполняется из алюминиевого сплава (например, типа А‑22), вставка — из карболита или аналогичного термостойкого изоляционного материала.

• Исполнение «В» подразумевает работу в диапазоне температур примерно от −60 °C до +100 °C при высокой относительной влажности (до 98% при +25 °C).

• Механическая прочность обеспечивается резьбовым способом сочленения и достаточно высокими допустимыми уровнями вибрации и ударов.

Соединитель 2РТТ20КУЭ5Ш40В применяется в радиоэлектронной и радиотехнической аппаратуре, промышленных установках и военной технике как кабельная вилка для подключения экранированного кабеля к приборной розетке или блоку. Также он используется в системах, где требуется надёжный всеклиматический разъём с механической фиксацией и возможностью многократного сочленения/расчленения (ресурс порядка нескольких сотен циклов).
