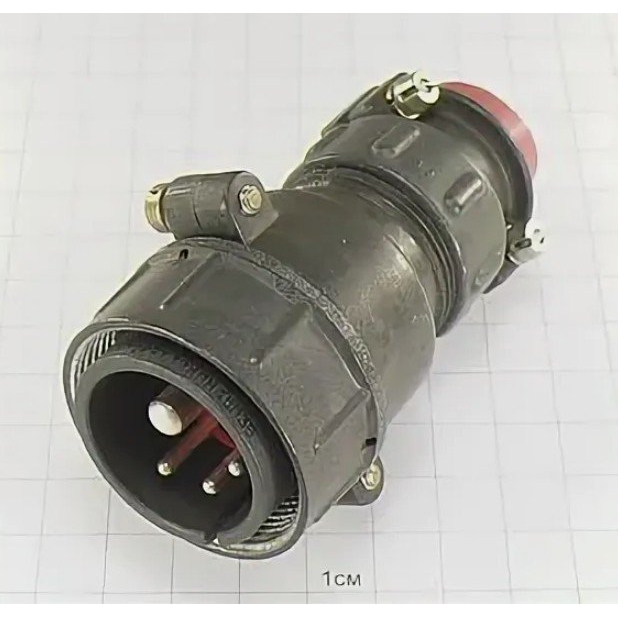

2РТТ32КПН4Г13В

2РТТ32КПН4Г13В — это низкочастотный цилиндрический кабельный соединитель (розетка) советского/российского типа серии 2РТТ, рассчитанный на эксплуатацию в достаточно жёстких условиях.

Назначение и область применения

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до около 850 В (амплитудное значение). Используется в изделиях радиоэлектронной и промышленной аппаратуры, особенно в сочетаниях, где требуется повышенная механическая прочность и устойчивость к внешним воздействующим факторам.

Конструкция и типоразмер

• Тип: 2РТТ32КПН4Г13В;

• Серия: 2РТТ;

• Условный размер корпуса: 32;

• Корпус: кабельный (К), с прямым патрубком (П);

• Гайка патрубка: Н — для неэкранированного кабеля;

• Назначение: розетка (Г);

• Количество контактов: 4;

• Сочетание контактов: 13.

Электрические и климатические характеристики

• Максимальное рабочее напряжение (амплитудное), не более: около 700–850 В.

• Токовая нагрузка на контакт указывается по диаметрам (например, для диаметра контакта 5,5 мм — порядка 0,3 А и т.п.), что характерно для слаботочных и низкочастотных цепей.

• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.

• Рабочий диапазон температур окружающей среды примерно от −60 до +100 °С, что делает его всеклиматическим и пригодным для эксплуатации в тропическом и холодном климате.

Механическая и эксплуатационная стойкость

• Устойчив к вибрации в диапазоне частот от 1 до 5000 Гц, с ускорением до сотен м/с² (десятки g).

• Выдерживает одиночные удары с ускорением до примерно 10 000 м/с² (до 1000 g) и многократные удары до около 1500 м/с² (150 g).

• Сохраняет работоспособность при пониженном атмосферном давлении порядка 1,3⋅10⁻⁴ Па (10⁻⁶ мм рт. ст.), что важно для применения в авиации и космической технике.

• Минимальная наработка — около 1000 часов, а число сочленений–расчленений — не менее 500, срок сохраняемости — порядка 15 лет.

Особенности и исполнение

Соединитель выполнен с резьбовой фиксацией сочленённого положения, имеет пылебрызгозащищённое или герметичное исполнение, ориентирован на объёмный монтаж на кабель. Корпус, как правило, металлический, изолятор — на основе фенолоформальдегидных материалов (например, карболит), что обеспечивает требуемую теплостойкость и механическую прочность.
