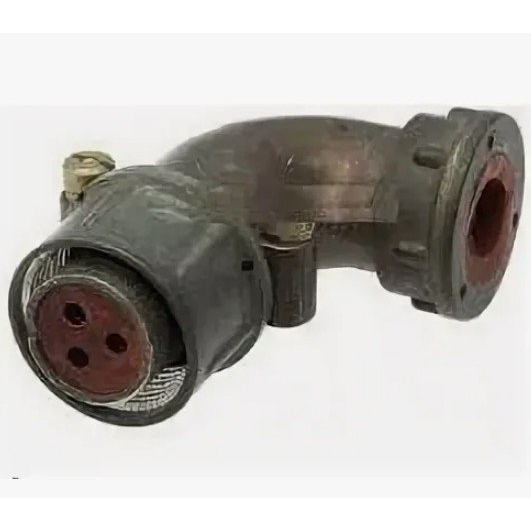

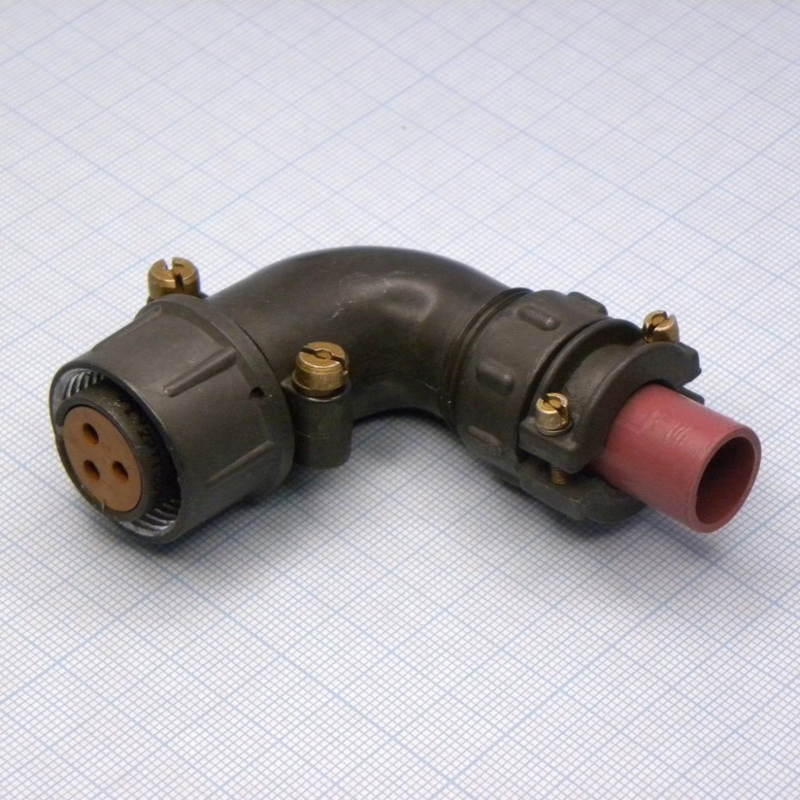

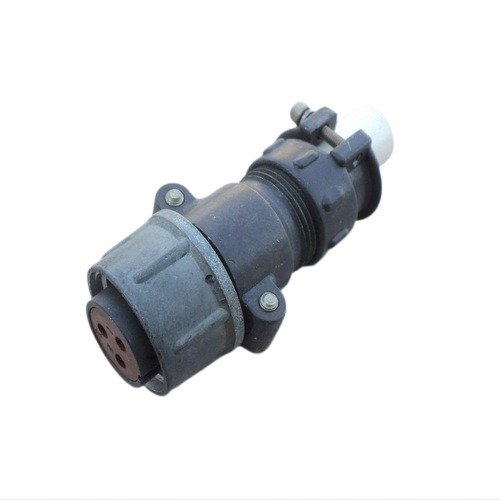

2РТТ20КУН3Г5В – это цилиндрический низкочастотный кабельный разъём‑розетка с угловым патрубком, предназначенный для замены разъёма типа ШР20У3НШ7 «розетка кабельная» в соответствующих цепях при совпадении схемы контактов и условий эксплуатации.

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).​

• Используется в аппаратуре общего и специального назначения, где требуется пылебрызгозащищённый, виброустойчивый разъём с резьбовым соединением.

• Служит кабельной розеткой в паре с соответствующей вилкой серии 2РТТ20 (например, 2РТТ20КПН3Ш5В и др.).

Расшифровка обозначения 2РТТ20КУН3Г5В

По структуре условного обозначения:

• 2РТТ – тип соединителя (серия цилиндрических низкочастотных разъёмов с резьбовой фиксацией).​

• 20 – условный размер корпуса (соответствует размеру ШР20 по габариту/посадке).​

• К – кабельный корпус.​

• У – угловой патрубок (вывод кабеля под углом, а не прямой).​

• Н – патрубок для неэкранированного кабеля (Э – был бы для экранированного).​

• 3 – количество контактов (3‑контактный разъём).

• Г – розетка (контакты гнездового типа; Ш – была бы вилка).

• 5 – вариант сочетания контактов (условный номер расположения/диаметров).

• В – всеклиматическое исполнение (расширенный температурный и климатический диапазон).

Основные технические характеристики

• Тип: низкочастотный, цилиндрический, негерметичный, теплостойкий, тропикоустойчивый, пылебрызгозащищённый.

• Количество контактов: 3, рабочий ток на один контакт для корпусов 20‑го размера – порядка 20–25 А (по данным для 2РТТ20 с аналогичной контактной группой).

• Максимальное рабочее напряжение: до 700–850 В (амплитудное значение, в зависимости от конкретного источника; для серии 2РТТ указывают до 850 В).

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (конкретные значения зависят от диаметра контакта и ТУ).

• Максимальная рабочая частота: до 3 МГц.

• Ресурс: не менее 500 циклов сочленения–расчленения, минимальная наработка не менее 1000 ч, срок сохраняемости – до 15 лет.

Условия эксплуатации:

• Температура окружающей среды: от минус 60 до плюс 100 °С (для серии 2РТТ).

• Допускается работа при пониженном атмосферном давлении (в разреженной атмосфере).

• Устойчив к вибрации в диапазоне 1–1000 Гц и ударам, характерным для подвижной/транспортной аппаратуры.

Конструкция и монтаж

• Корпус цилиндрический, с резьбовым соединением и одношпоночной поляризацией (защита от неправильного стыковки).

• Патрубок угловой, под неэкранированный кабель, что удобно при плотном монтаже в шкафах/корпусах.​

• Контакты с серебряным покрытием, расчёт на пайку проводников (объёмный монтаж, пайка – основной способ).
