П1Т4-2ПВ Смоленск

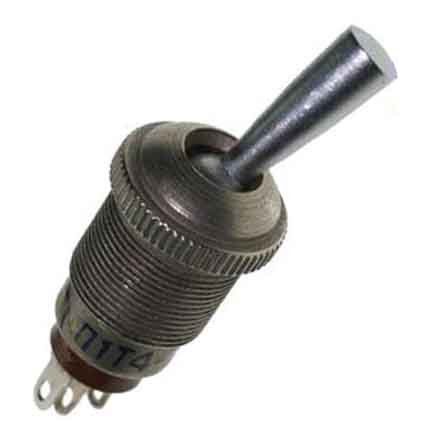

П1Т4‑2ПВ — это отечественный перекидной тумблер (переключатель) всеклиматического исполнения, производимый преимущественно на Смоленском заводе радиодеталей (Смоленск). Он относится к типу П1Т4 и используется для коммутации электрических цепей в радиоэлектронной, измерительной и промышленной аппаратуре.

Основное назначение

Тумблер предназначен для включения/выключения или переключения цепей постоянного и переменного тока, например, низковольтных цепей управления, сигнализации и питания. Обычно применяется на панелях приборов и оборудования, где требуется надёжный механический переключатель с фиксацией положения.

Электрические параметры

• Рабочий диапазон напряжений — от единиц вольт до 250 В переменного или постоянного тока.

• Допустимый ток — до 1 А (для типономинала 2), при активной нагрузке и соответствующей коммутируемой мощности.

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и устойчивую работу в сигнальных и управляющих цепях.

Конструктивные особенности

• Исполнение В — всеклиматическое, рассчитано на работу в широком диапазоне температур и при повышенной влажности; типичный диапазон — примерно от −45 °C до +55 °C (для категории качества СКК) и до −60 °C…+85 °C для ВП.

• Наличие «П» в маркировке (П1Т4‑2ПВ) означает, что изделие выполнено с протектором (защитным кожухом над ручкой), что улучшает механическую защиту и защищает от случайного переключения.

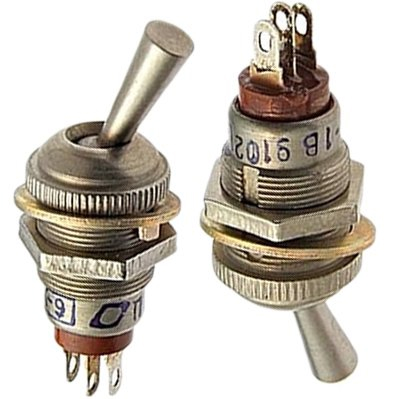

• Монтаж — через отверстие на панели с фиксацией гайкой, выводы под пайку; тип механизма — рычажный, с двухпозиционной фиксацией ручки.

Эксплуатационные характеристики

• Электрическая прочность изоляции — порядка 750 В эффективного значения, сопротивление изоляции — не менее 1000 МОм.

• Усилие переключения — от 1 до 7 Н, что обеспечивает чёткую фиксацию, но при этом достаточно плавное управление вручную.

• Масса одного тумблера — около 10–11 г, что делает его компактным и лёгким для установки на панелях.
