Описание

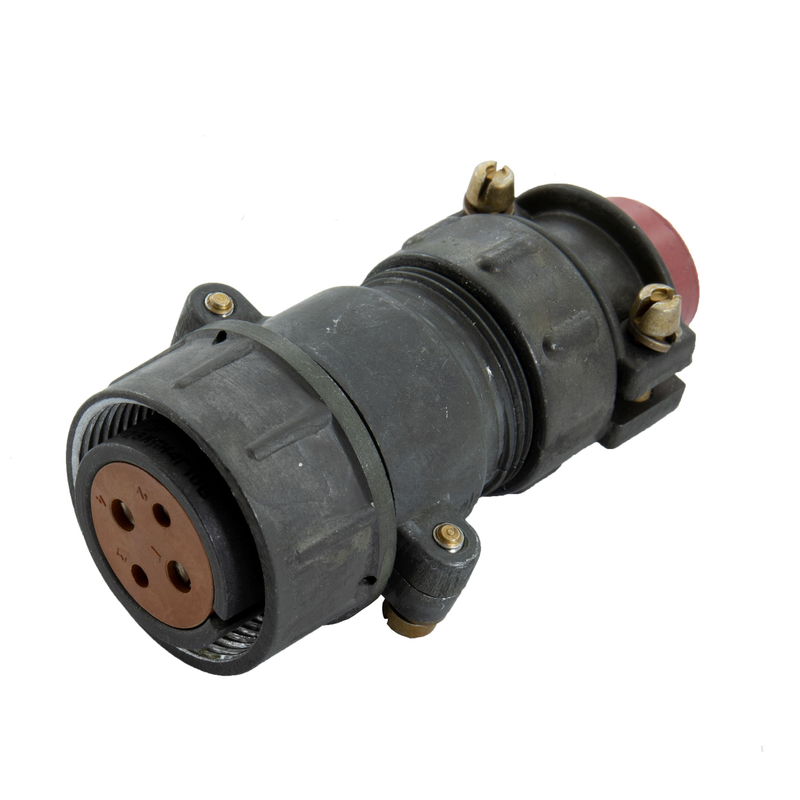

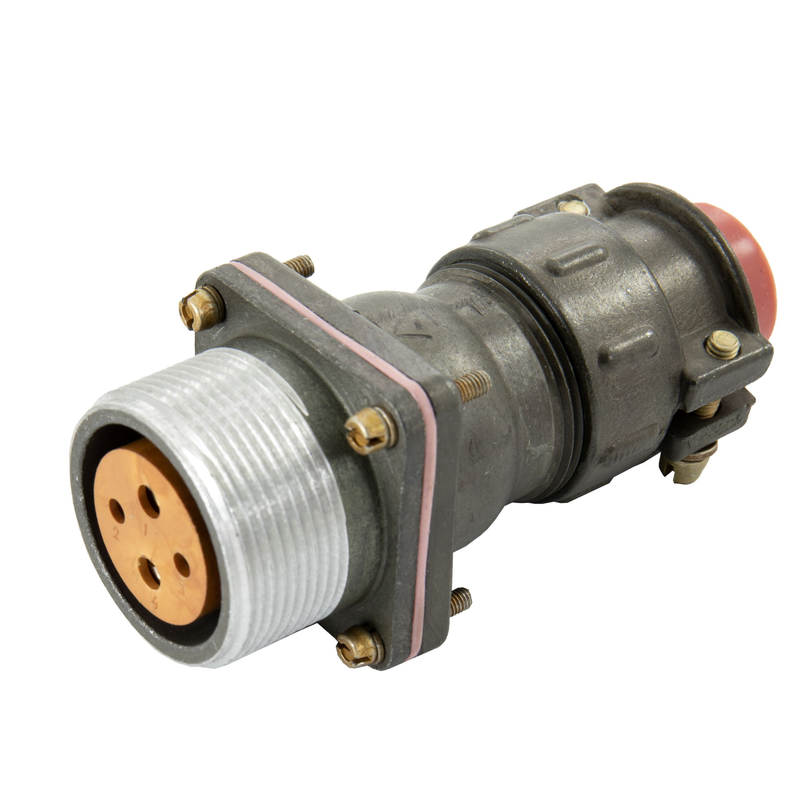

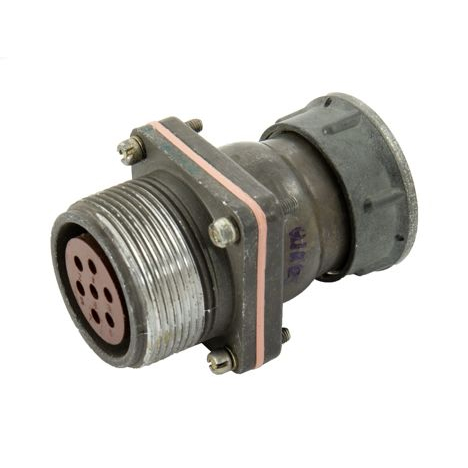

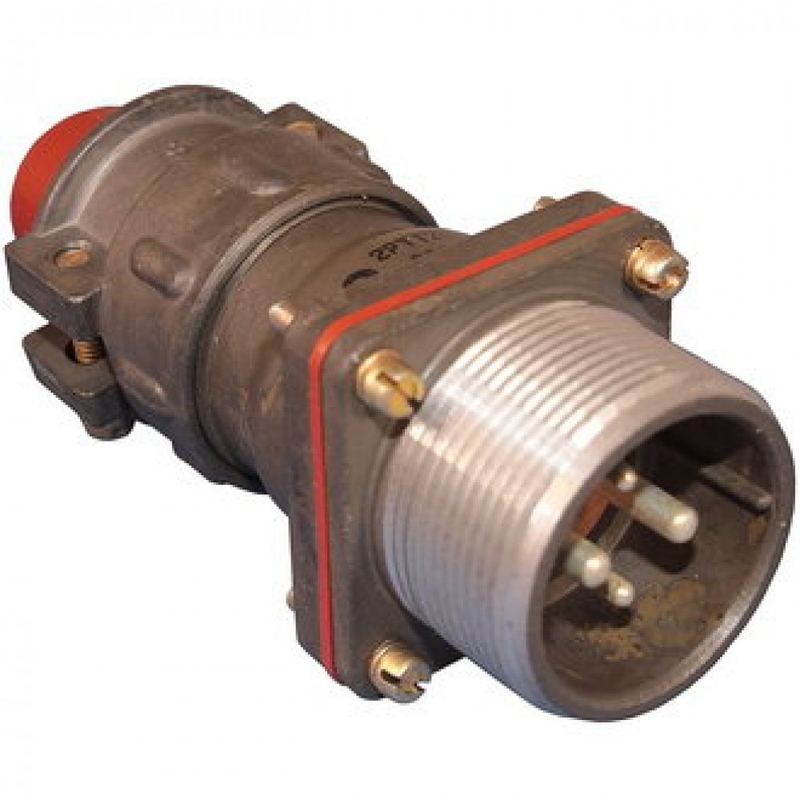

Соединитель2РТТ28БПЭ4Г10В Каскад «ОТК» — это цилиндрический низкочастотный пылебрызгозащищённый разъём блочного (приборного) типа, выпускаемый АО «Каскад» с приемкой отдела технического контроля (ОТК) указанного года. Ниже — основные технические и конструктивные особенности.
Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до3 МГц при напряжении до850 В (амплитудное).
Применяется в электро‑, радио‑ и контрольно‑измерительной аппаратуре, в том числе в блоках и приборах, где требуется надежное сочленение с кабельными розетками (типа 2РТ‑А, ШР и др.).
Тип корпуса —блочный приборный , с резьбовой фиксацией и гайкой для монтажа.
Условный размер корпуса —28 (диаметр по серии 2РТТ).
Вид соединителя —цилиндрический низкочастотный , пылебрызгозащищённый, для внутреннего монтажа вилки на панель.
Количество контактов —4 , штыревые (чаще 2 штуки Ø2,5 мм и 2 штуки Ø3,5 мм; точный состав зависит от конкретной модификации серии 2РТТ28Б…).
Материал контактов —латунь с серебряным покрытием Ag , что обеспечивает хорошие электрические и коррозионно‑стойкие характеристики.
Монтаж проводников —пайка , электрическое соединение осуществляется через паяные выводы.
Механический монтаж —на панель/плиту , фиксация резьбовой гайкой (обычно резьба втулки/гайки типаM33×1,5 для данного диаметра корпуса).
Поляризация —одношпоночная , предотвращающая неверное сочленение «вилка–розетка».
Климатическое исполнение —всеклиматическое (В) , предназначено для работы в широком диапазоне температур и влажности.
Рабочая температура окружающей среды — примерноот –60 до +100 °C.
Повышенная относительная влажность (до 98%) при положительных температурах, стойкость к перепадам давления и вибрациям типична для серии 2РТТ.
Изолятор контактного узла —из карболита (фенопластовой композиции) , коричневого цвета.
Корпус —алюминиевый сплав (обычно А‑22) , оксидированный, серого цвета; обеспечивает достаточную механическую прочность и массу порядка~29–30 г.
Количество сочленений–расчленений — до500 циклов (типичный ресурс для серии 2РТТ).
Минимальная наработка и срок сохраняемости соответствуют общим требованиям серии 2РТТ (десятки лет хранения при соблюдении условий).
