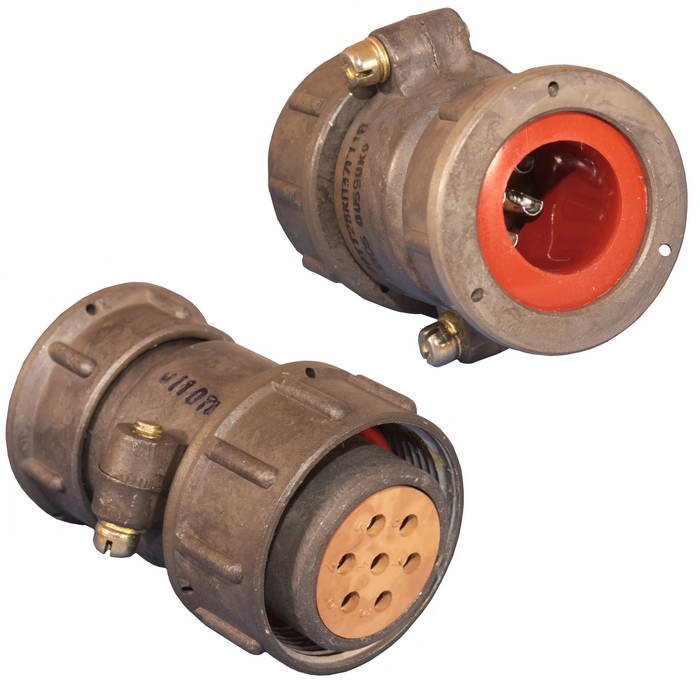

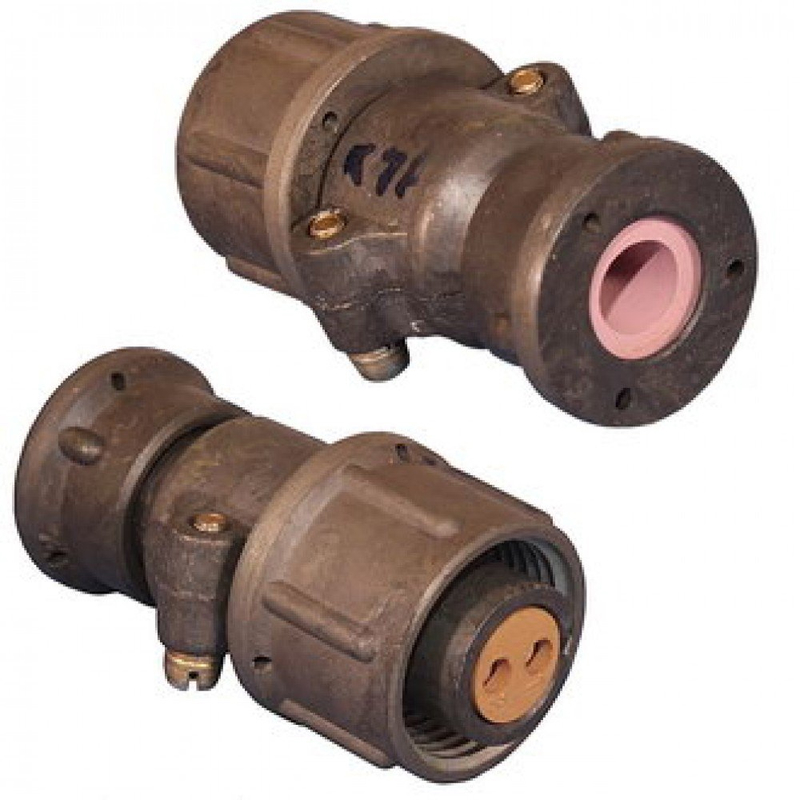

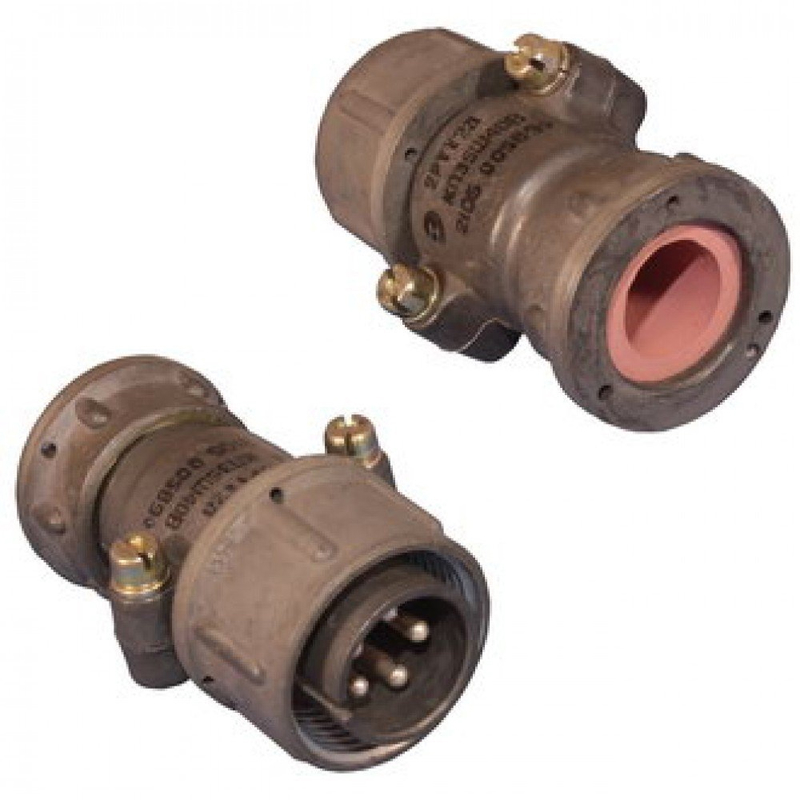

2РТТ28КПЭ1Г8В «5» — это низкочастотный цилиндрический электрический соединитель (разъём‑розетка) пылебрызгозащищённого исполнения, применяемый в радио‑ и электронной аппаратуре общего назначения. Буква «5» в обозначении указывает на вид приёмки по военной приёмке (ВП) по ТУ ГЕ0.364.120ТУ, что означает более строгий контроль и соответствие требованиям военной техники.

Общее назначение и конструкция

Соединитель относится к серии 2РТТ, имеет цилиндрический корпус с резьбовым сочленением и одношпоночную поляризацию, что исключает неверное подключение. Исполнение «К» означает кабельный корпус (розетка кабельная), патрубок прямой («П»), материал корпуса — алюминиевый сплав с оксидным покрытием, условный размер 28.

Электрические параметры

Разъём предназначен для цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), что соответствует типовым условиям эксплуатации изделий серии 2РТТ. Максимальное рабочее напряжение (амплитуда) не превышает около 700–850 В, сопротивление изоляции в нормальных условиях — не менее 1000 МОм, контакты обычно выполнены с серебряным покрытием.

Климатические и механические условия

Разъём имеет всеклиматическое исполнение («В»), рабочий диапазон температур обычно от минус 60 до плюс 100 °C, допускает перепады температур до примерно ±180 °C с учётом нагрева контактов. Соединитель устойчив к вибрации (диапазон частот 1–1000 Гц, ускорение до 100 м/с²), одиночным ударам до 10000 м/с² и многократным ударам до 1500 м/с², а также линейным нагрузкам до 2000 м/с².

Надёжность и эксплуатация

Минимальная наработка для соединителей серии 2РТТ составляет порядка 1000 часов, допускается не менее 500 циклов сочленения‑расчленения, а срок сохраняемости при правильно организованном хранении — не менее 15 лет. Монтаж выполняется объёмной пайкой проводов непосредственно на контактные стержни, что обеспечивает достаточно надёжное соединение для бортовой и промышленной аппаратуры.
