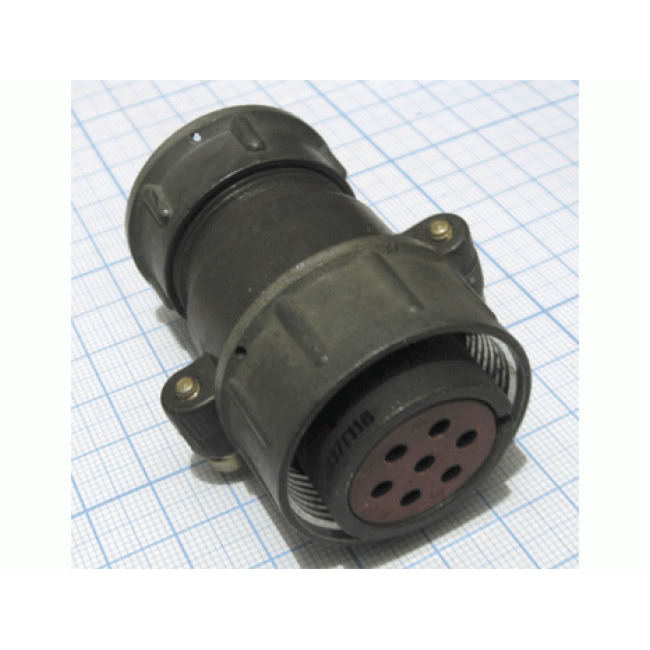

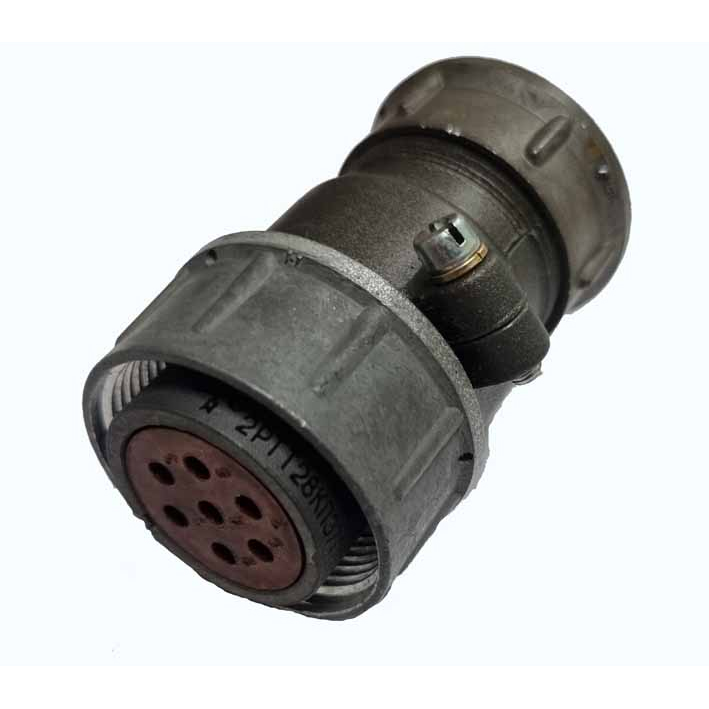

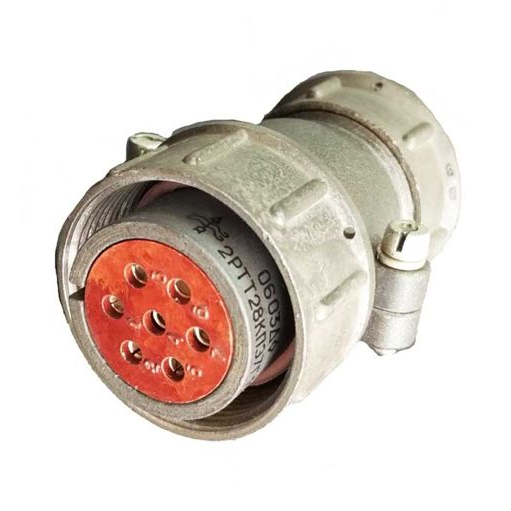

2РТТ28КПЭ7Г11В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ, произведённая заводом « Элекон» по ТУ ГЕ0.364.120 (в 2015 г. с приёмкой «5» — военная).

Общие сведения

Соединитель пылебрызгозащищённый, состоит из вилки и розетки (приборных или кабельных частей). Сочленение резьбовое с одношпоночной поляризацией корпусов, монтаж методом пайки, контакты с серебряным покрытием. ​

Структура обозначения

• 2РТТ — тип (цилиндрический низкочастотный).

• 28 — условный размер корпуса (мм).

• К — кабельный корпус.

• П — прямой патрубок.

• Э — гайка для экранированного кабеля.

• 7 — число рядов контактов.

• Г — розетка.

• 11 — сочетание контактов.

• В — всеклиматическое исполнение. ​

Параметры серии

Рабочее напряжение до 700–850 В, ток на контакт до 200 А, частота до 3 МГц (постоянный, переменный, импульсный ток). Условный размер корпуса 28 мм, общее число контактов в серии 1–47.

Дополнительные характеристики

• **Герметизация:** Соединитель является пылебрызгозащищённым, что обеспечивает надёжную работу в условиях повышенной влажности и запылённости, предотвращая проникновение твердых частиц и брызг.
• **Климатическое исполнение:** Всеклиматическое исполнение (В) гарантирует стабильную эксплуатацию в широком диапазоне температур, высокой влажности и при воздействии других атмосферных факторов, характерных для различных климатических зон.
• **Механическая прочность:** Резьбовое сочленение с одношпоночной поляризацией обеспечивает надёжную фиксацию и высокую устойчивость к вибрационным и ударным нагрузкам, что критично для применения в подвижных и агрессивных средах.
• **Электрические свойства:** Контакты с серебряным покрытием обеспечивают низкое переходное сопротивление, высокую электропроводность и коррозионную стойкость, что способствует надёжной передаче сигналов и силовых токов на протяжении всего срока службы.
• **Монтаж:** Монтаж методом пайки обеспечивает прочное, надёжное и долговечное электрическое соединение кабеля с контактами, минимизируя потери и обеспечивая стабильность сигнала.

Области применения

• **Военная и оборонная техника:** Благодаря военной приёмке («5») и высокой надёжности, соединители серии 2РТТ широко используются в авиационной, наземной, морской технике, а также в системах связи, радиолокации и другом специализированном оборудовании.
• **Промышленное оборудование:** Применяются в автоматизированных системах управления, станках, робототехнике, системах контроля и другом промышленном оборудовании, требующем надёжных соединений в неблагоприятных условиях эксплуатации.
• **Транспортные средства:** Используются в системах электроники и электрических цепях железнодорожного, автомобильного и специализированного транспорта.
• **Измерительная и испытательная аппаратура:** Применяются в контрольно-измерительных приборах, испытательном оборудовании и лабораторных установках, где важна точность и стабильность передачи данных.
• **Энергетика:** Могут использоваться в системах распределения энергии, управления и мониторинга на энергетических объектах и в электротехнических установках.
