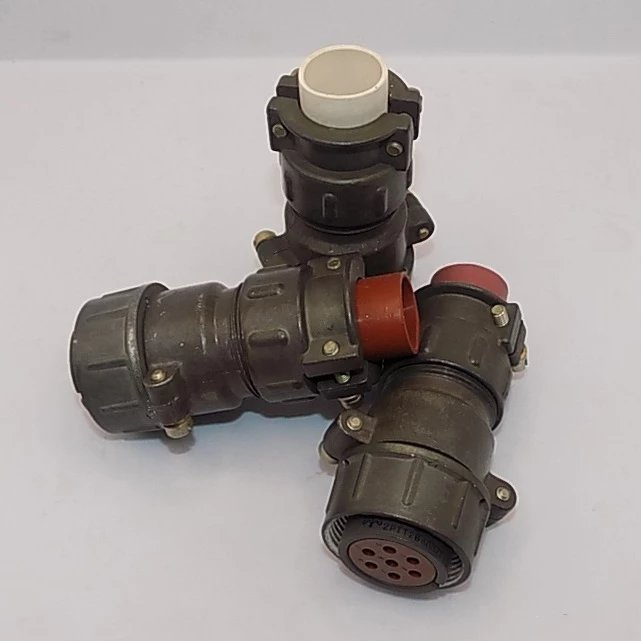

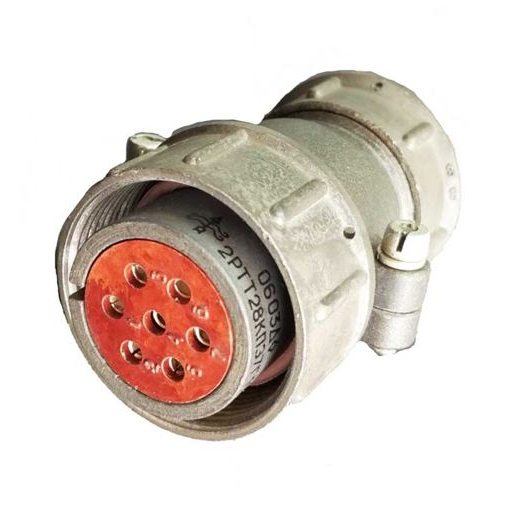

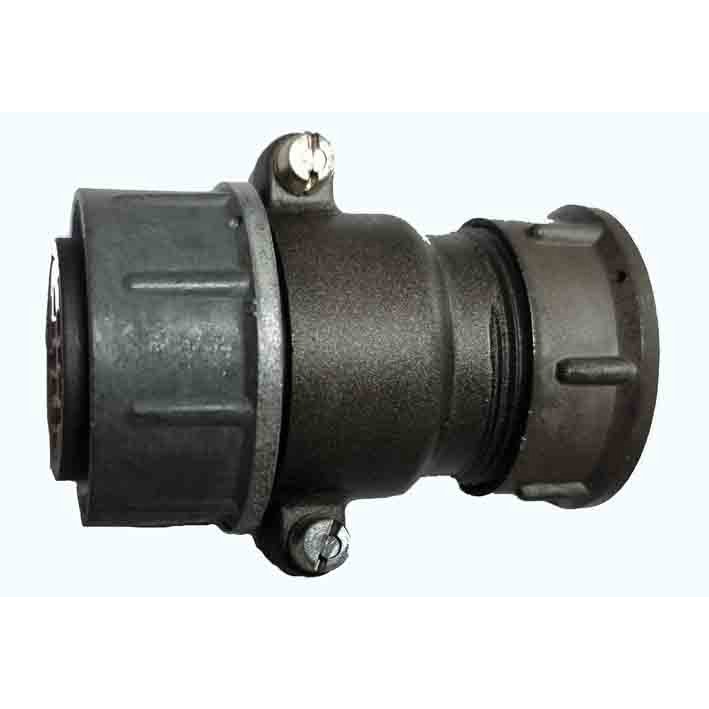

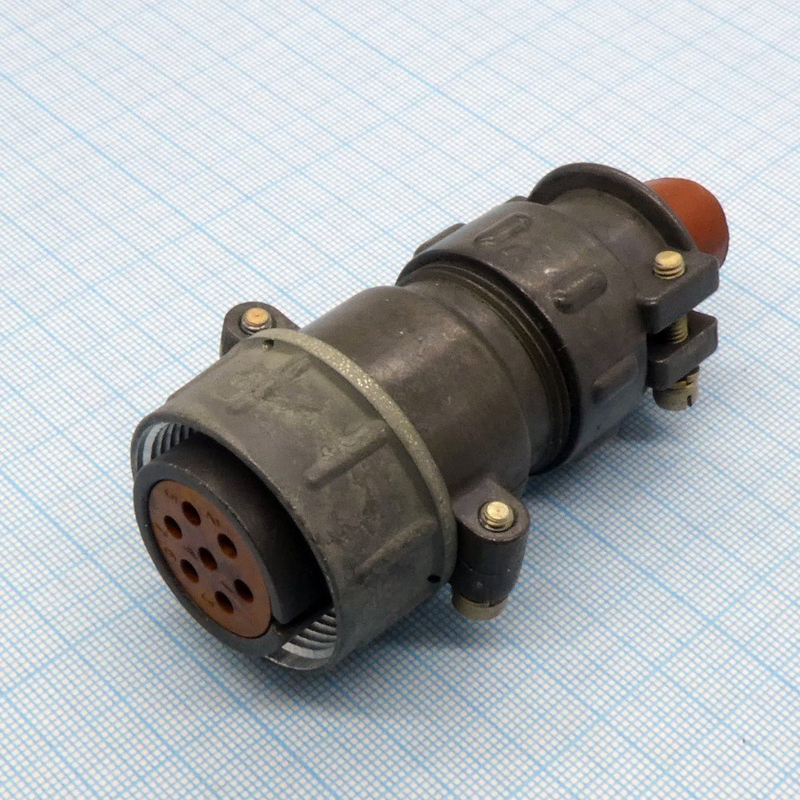

Разъём2РТТ28КПЭ7Ш41В «Элекон» (5) — это цилиндрический низкочастотный электрический соединитель российского производства, предназначен для силовых и сигнальных цепей в аппаратуре промышленного и военного назначения. Ниже основные технические и конструктивные сведения, без упоминания цен.

2РТТ28КПЭ7Ш41В относится к серии цилиндрических разъёмов2РТТ , выпускаемых АО «Завод Элекон» по техническим условиямГЕ0.364.120 ТУ. Эти разъёмы применяются для соединения кабелей с блочными розетками (например, 2РТ‑А, ШР) в аппаратуре, работающей в жёстких механических и климатических условиях.

Буква«5» в обозначении обычно указывает на вид приёмки (например, приёмка ОТК или иной уровень контроля качества), а не на конструкцию изделия.

• Разъём выполнен вцилиндрическом корпусе ; типопозиция соответствует размерному ряду2РТТ28 (условный размер корпуса 28).

• Контакты —штырьковые (Ш) , круглые, с диаметромØ 1,5 мм , количество контактов —7 штук.

• Покрытие контактов —серебро (Ag) , материал контактов —латунь , что обеспечивает низкое сопротивление и хорошую проводимость.

• Контакты —извлекаемые , что облегчает замену и ремонт отдельных выводов.

Корпус выполнен изалюминиевого сплава А‑22 с оксидным покрытием, цвет корпуса — серый; изолятор изготовлен изкарболита , окрашенного в коричневый цвет.

• Максимальноерабочее напряжение — до850 В.

• Максимальныйток на контакт для Ø 1,5 мм —20 А , суммарный ток на разъём — до70 А.

• Сопротивление контакта не превышает2,5 мОм , сопротивление изоляции — не менее1000 МОм.

Механически разъём рассчитан на:

• до500 циклов сочленения–расчленения ,

• вибрацию с частотой1–5000 Гц и ускорением до30 g ,

• ударные нагрузки до150 g (многократное действие) и до1000 g при одиночных ударах.

Разъём имеетрезьбовое сочленение (накидная гайка с шагомМ33×1,5 мм ) иобъёмный монтаж корпуса , электрический монтаж —пайка в кабель.

• Рабочий диапазон температур —от −60 до +100 °C.

• Климатическое исполнение —всклиматическое (В) , с допустимой относительной влажностью до98% при +25 °C.

• Разъём сохраняет работоспособность при давлении от1,33·10⁻⁴ до 50,6·10⁴ Па , то есть пригоден для применения в условиях пониженного атмосферного давления.

• Разъём может работать в любом положении в пространстве, но не имеет герметизации (в отличие от некоторых модификаций с другим индексом).
