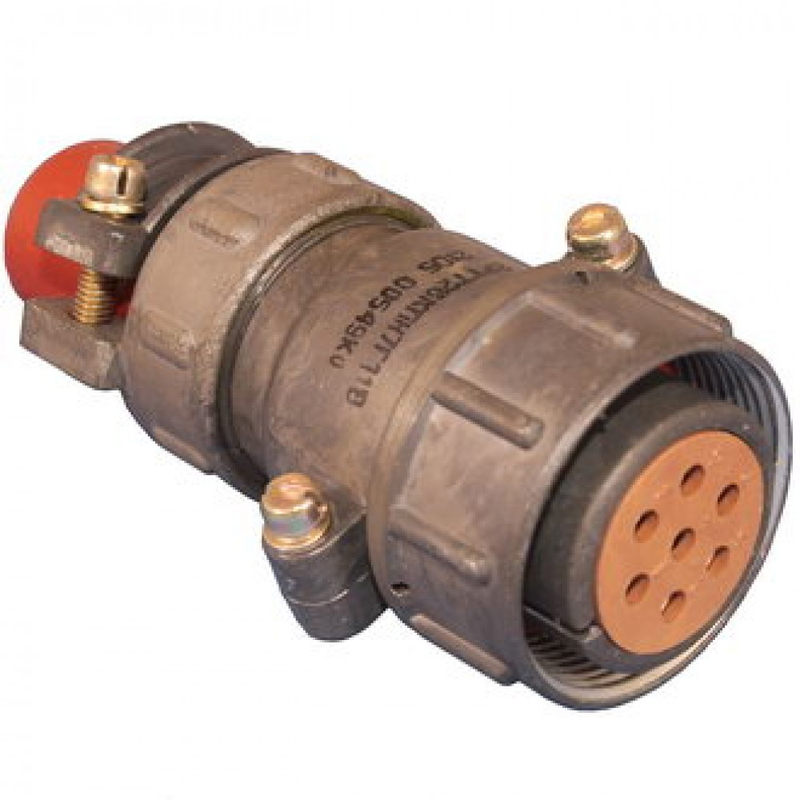

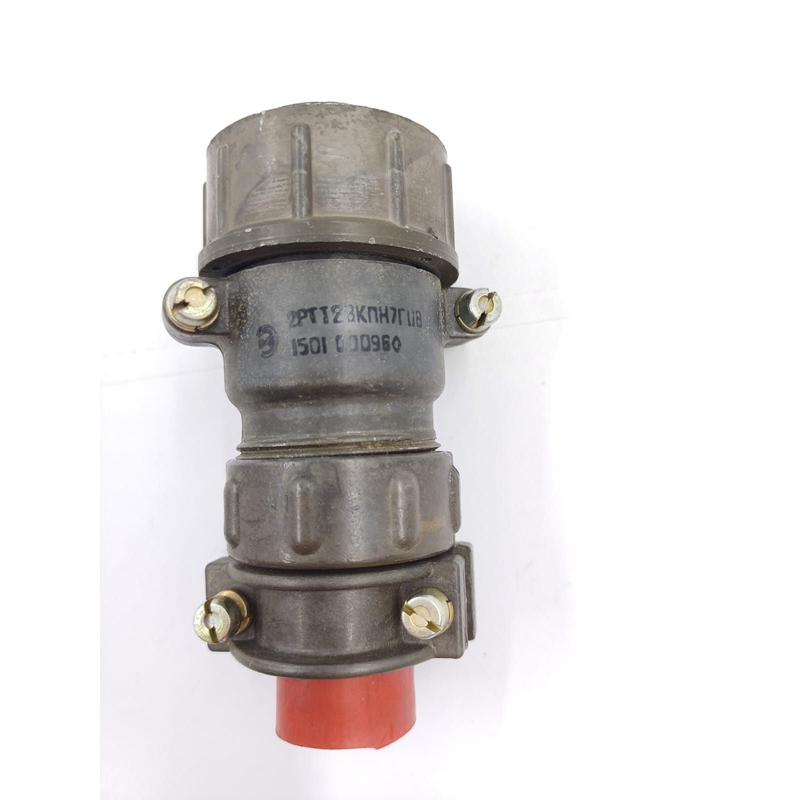

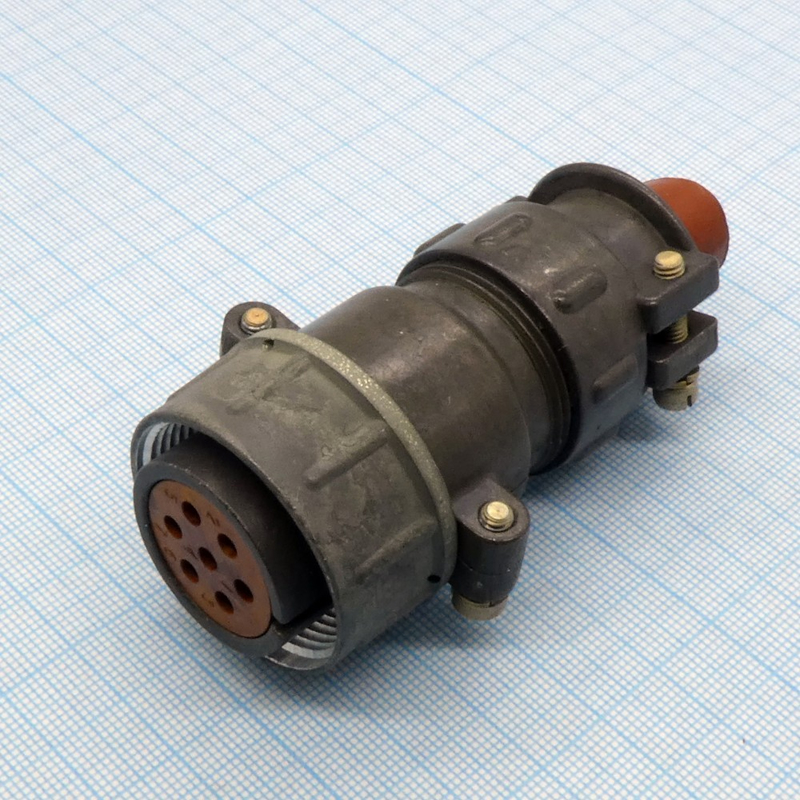

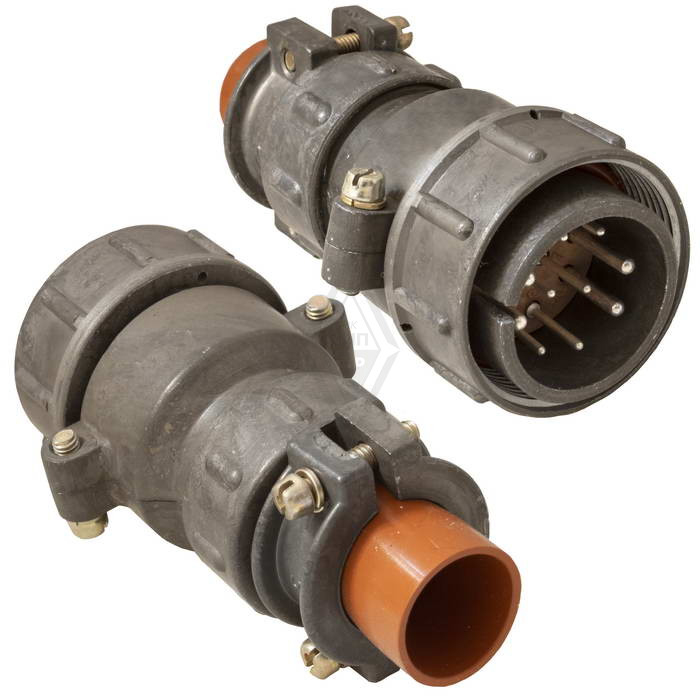

2РТТ28КПН-7Г-11В — это цилиндрический низкочастотный многоконтактный разъём серии 2РТТ, представляющий собой кабельную розетку с прямым патрубком для неэкранированного кабеля, рассчитанную на всеклиматическую эксплуатацию.

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Используется для соединения электрических цепей с повышенными требованиями к вибро‑ и ударостойкости, в промышленной аппаратуре, приборах, транспортной и военной технике.

• Обеспечивает пыле- и брызгозащиту, подходит для эксплуатации в широком диапазоне температур и при пониженном давлении.

Расшифровка обозначения

• «2РТТ» – теплостойкий пылебрызгозащищенный цилиндрический разъём нормальных габаритов.​

• «28» – условный размер корпуса (типоразмер 28).

• «КПН» – кабельное исполнение (К), с прямым патрубком (П), с гайкой для неэкранированного кабеля (Н).

• «7Г» – 7 контактов, «Г» означает часть соединителя «розетка» (вилка обозначается «Ш»).​

• «11» – условное обозначение сочетания контактов: 7 контактов диаметром примерно 2,5 мм.​

• «В» – всеклиматическое исполнение.​

Основные электрические и конструктивные параметры

• Количество контактов: 7, диаметр контактов около 2,5 мм.

• Присоединение проводов к контактам: пайка.

• Максимальное рабочее напряжение: до 700–850 В (в разных источниках указывают 700 В рабочего и 850 В амплитудного значения).

• Максимальная токовая нагрузка на один контакт: около 25 А, суммарно до 175 А.​

• Сопротивление одного контакта: порядка 1 мОм.​

• Сопротивление изоляции в нормальных условиях: от 1000 до 5000 МОм (зависит от конкретного источника и серии, но порядок именно такой).

• Номинальная/максимальная рабочая частота: до 3 МГц.

• Материал покрытия контактов: серебро.

Надёжность и условия эксплуатации

• Минимальная наработка: около 1000 часов.

• Количество сочленений‑расчленений: не менее 500.

• Диапазон рабочих температур: примерно от −60 °C до +100 °C; смена температур возможна до +180 °C.

• Устойчивость к вибрации: синусоидальная вибрация в диапазоне примерно 1–5000/10000 Гц с ускорением до десятков g.

• Устойчивость к ударам: одиночные удары до 1000 g, многократные — порядка 150 g.

• Работоспособность при пониженном давлении (разъём допускает эксплуатацию в разреженной атмосфере, что важно, например, для высотной техники).

Конструкция и совместимость

• Тип корпуса: кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.​

• Сочленение — резьбовое, с одношпоночной поляризацией корпуса, что предотвращает неправильное совмещение половин.​

• Выпускае
