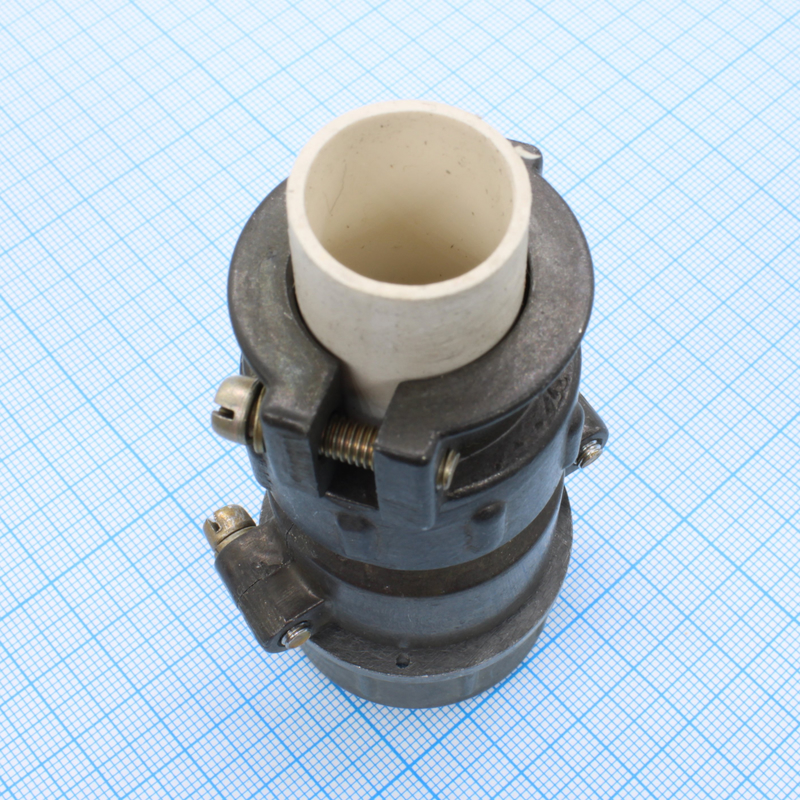

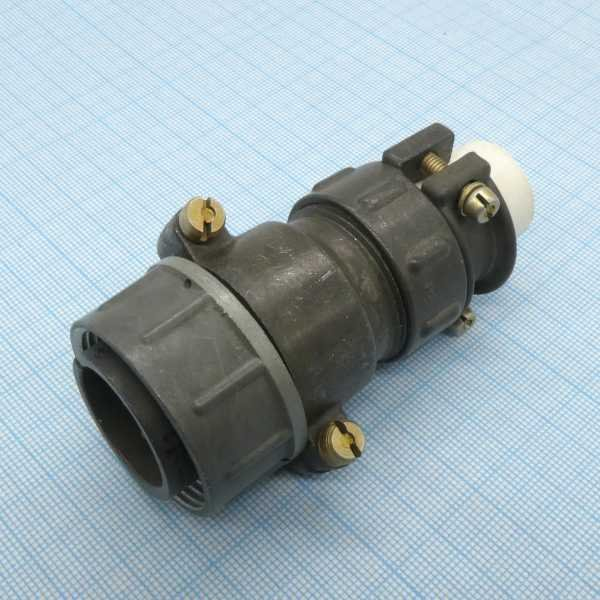

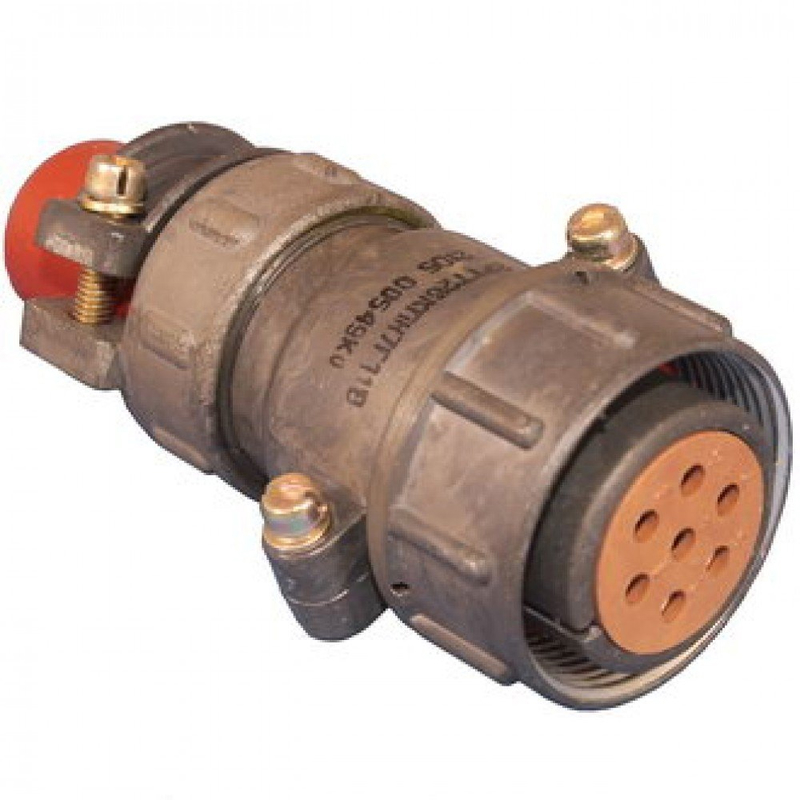

2РТТ28КПН7Ш11В — это кабельная вилка‑соединитель из серии 2РТТ производства завода «Элекон» (Казань), предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как низкочастотный пылебрызгозащищённый соединитель общего назначения.

Назначение и тип

Разъём относится к цилиндрическим пылебрызгозащищённым соединителям теплостойкого исполнения, рассчитанным на ручное соединение и внутренний объёмный монтаж. Он используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с токовой нагрузкой на контакты и напряжением до значений, предусмотренных типономиналом 2РТТ.

Ключевые характеристики

• Тип: вилка кабельная с прямым патрубком и гайкой для подключения кабеля.

• Количество контактов: 7 шт., диаметр каждого контакта — 2,5 мм.

• Ток на один контакт: до 25 А (максимальная суммарная токовая нагрузка на разъём — около 175 А).

• Напряжение: максимальное рабочее напряжение до 700 В (амплитудное значение до 850 В).

• Сопротивление контакта: не более 1 мОм; сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

• Крепление и сочленение: резьбовое, с возможностью выполнения до 500 сочленений‑расчленений.

Конструкция и исполнение

Корпус разъёма металлический, обеспечивается достаточная механическая износостойкость и защита от пыли и брызг. Контакты покрыты серебром, что обеспечивает хорошие электрические характеристики и стабильное сопротивление контакта. Разъём рассчитан на работу в широком температурном диапазоне, в том числе при низких температурах (до примерно −60…+10 °C в зависимости от исполнения и условий эксплуатации).

Области применения

2РТТ28КПН7Ш11В применяется в радиоэлектронной и радиотехнической аппаратуре, в силовых и сигнальных цепях, где требуется надёжное кабельное соединение с механической защитой и устойчивостью к вибрации и ударным нагрузкам. Такие соединители часто встречаются в промышленной, военной и транспортной электронике, где важны теплостойкость, тропико‑ и виброустойчивость.
