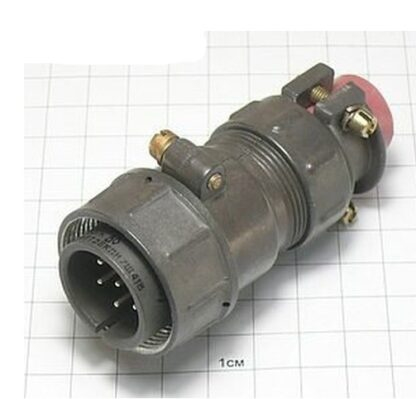

2РТТ28КУЭ2Г9В — это цилиндрический низкочастотный соединитель серии 2РТТ, пылебрызгозащищённого исполнения. Он относится к герметичным вилкам (вилка герметичная) серии 2РТТ по ТУ ГЕ0.364.120ТУ, с приемкой уровня ОСМ/ВП (высокая степень контроля качества).

Маркировка 2РТТ28КУЭ2Г9В расшифровывается по стандартной логике серии 2РТТ:

• «2РТТ» — серия цилиндрических пылебрызгозащищённых низкочастотных соединителей завода «Элекон»;

• «28» — условный размер корпуса (габаритный диаметр корпуса в ряду значений 12–60 мм для серии 2РТТ);

• «КУЭ» — комбинация признаков вида контактов, типа присоединения проводов и герметичности (контактная часть и уплотнение корпуса — герметичное исполнение);

• «2Г9В» — обозначение конкретного варианта схемы, числа и типа контактов, конструктивного исполнения и вида приемки (буква «В» в конце — вид приемки/качества).

По серии 2РТТ в целом указаны следующие предельные параметры, в диапазоне которых находится модификация 2РТТ28КУЭ2Г9В:

• рабочее напряжение от 1·10⁻³ до 700 В;

• рабочий ток на каждый контакт от 1·10⁻⁷ до 200 А;

• количество контактов для изделий серии — от 1 до 47;

• условный размер корпуса — от 12 до 60 мм (для 2РТТ28КУЭ2Г9В соответствует размеру 28 мм по ряду).

Из доступных открытых описаний для 2РТТ28КУЭ2Г9В явно указано только, что это цилиндрический низкочастотный пылебрызгозащищённый соединитель для цепей постоянного и переменного тока, без детальной разбивки по числу и расположению контактов именно для исполнения «2Г9В». Если нужны конкретные параметры (число контактов, шаг, тип присоединения проводов, климатическое исполнение) именно для года выпуска 2015 с приёмкой «5», их корректнее всего взять из паспортов/формуляров на поставку этой партии завода «Элекон» или из оригинального ТУ ГЕ0.364.120ТУ. ​

Дополнительные характеристики

• Тип соединения: Цилиндрический.
• Назначение: Низкочастотный соединитель для цепей постоянного и переменного тока.
• Исполнение по защите: Пылебрызгозащищённое.
• Герметичность: Герметичное исполнение (вилка герметичная), обеспечивает надёжное уплотнение корпуса и контактной части.
• Производитель: Завод «Элекон».
• Уровень приёмки: ОСМ/ВП (военная приёмка), что гарантирует повышенную надёжность и стабильность работы в экстремальных условиях.
• Диаметр корпуса (условный размер): 28 мм.
• Рабочее напряжение: Широкий диапазон от 1 мВ до 700 В.
• Рабочий ток на контакт: От 0.1 мкА до 200 А.
• Климатическое исполнение: Подходит для эксплуатации в широком диапазоне температур и влажности благодаря пылебрызгозащищённому и герметичному исполнению (конкретные значения по ТУ ГЕ0.364.120ТУ).

Применение

Соединители серии 2РТТ, и в частности 2РТТ28КУЭ2Г9В, благодаря своим высоким эксплуатационным характеристикам и уровню приёмки ОСМ/ВП, находят применение в следующих областях:

• Военная и специальная техника: Авиационная, наземная, морская техника, системы связи и радиолокации, где требуется повышенная надёжность, устойчивость к вибрациям, ударам и агрессивным средам.
• Промышленное оборудование: Станки, робототехника, системы автоматизации и управления технологическими процессами, работающие в условиях повышенной запыленности, влажности и перепадов температур.
• Космическая техника: Бортовая аппаратура спутников и космических аппаратов, где критически важна герметичность и устойчивость к вакууму и экстремальным температурам (зависит от конкретного климатического исполнения).
• Транспортные средства: Железнодорожный транспорт, спецтранспорт, тяжёлая строительная техника, где необходима защита от внешних воздействий и вибраций.
• Медицинское оборудование: Высокоточное диагностическое и хирургическое оборудование, где требуется стабильное и надёжное электрическое соединение.
• Измерительная аппаратура: Для подключения датчиков, сенсоров и других измерительных элементов в сложных промышленных и полевых условиях.
