2РТТ28КУЭ7Г11В

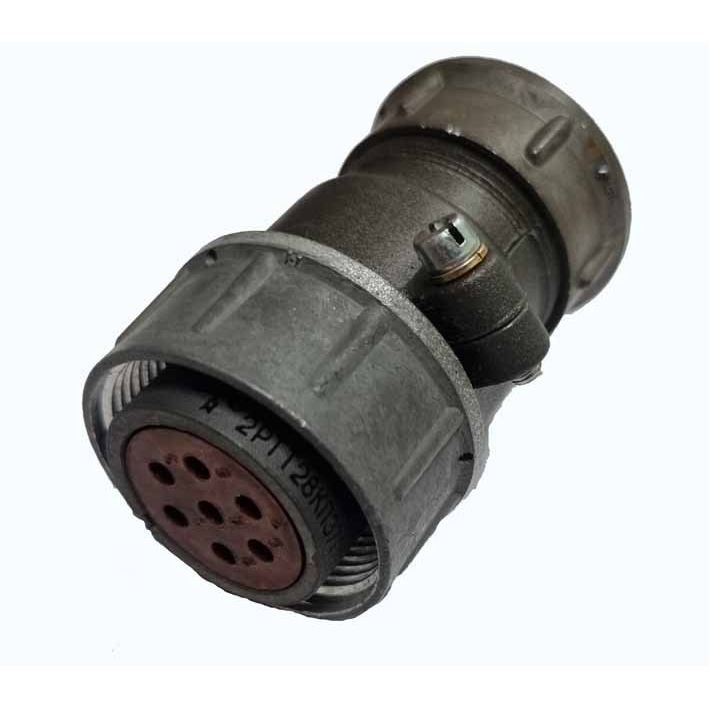

2РТТ28КУЭ7Г11В — это кабельная розетка из серии цилиндрических пылебрызгозащищённых электрических соединителей 2РТТ, предназначенная для внутреннего объёмного монтажа в аппаратуре общего и специального назначения. Она относится к типу низкочастотных соединителей, рассчитанных на работу в сложных климатических и механических условиях.

Расшифровка маркировки

• 2РТТ — тип соединителя: цилиндрический, теплостойкий, пылебрызгозащищённый, ручного сочленения.

• 28 — условный размер корпуса (габарит 28 из ряда 16, 20, 28 и т.д.).

• К — вид корпуса «кабельный» (кабельная розетка).

• У — угловой патрубок (кабельный выход под углом к оси корпуса).

• Э — ряд контактов (конкретная комбинация отверстий/разводки контактов).

• 7 — количество контактов в соединителе.

• Г — розетка (по ГОСТ/ТУ часть «Г» соответствует розетке, «Ш» — вилке).

• 11 — условный номер сочетания контактов (вариант разводки/размерности).

• В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и внешних воздействий.

Электрические характеристики

• Количество контактов: 7, диаметр контактов обычно порядка 2,5 мм.

• Максимальная токовая нагрузка на один контакт — до 25 А, общая нагрузка на соединитель — до примерно 175 А.

• Максимальное рабочее напряжение (амплитудное) — до 850 В (в нормальных условиях до 700 В).

• Сопротивление изоляции в нормальных климатических условиях — порядка 5000 МОм и выше.

• Рабочая частота — до примерно 3 МГц (для постоянного и переменного тока).

• Контакты чаще всего имеют серебряное покрытие, что обеспечивает низкое сопротивление контакта (обычно ≤1 мОм).

Климатические и механические свойства

• Рабочий диапазон температур окружающей среды: примерно от −60 до +100 °C, с возможностью выдерживать резкие смены температур.

• Соединитель рассчитан на воздействие вибрации (синусоидальной в диапазоне порядка 1–5000 Гц) и ударных нагрузок, включая одиночные и многократные удары с ускорениями до десятков и сотен g.

• По надёжности нормируются: минимальная наработка (порядка 1000 часов), число сочленений–расчленений (не менее 500) и срок сохраняемости до ~15 лет.

Назначение и монтаж

2РТТ28КУЭ7Г11В применяется в радиоэлектронной и радиотехнической аппаратуре, системах автоматики, промышленном оборудовании и транспортной технике, где требуются надёжные пылебрызгозащищённые соединения с высокой механической и климатической стойкостью. Монтаж обычно выполняется непосредственной пайкой выводов в кабельные наконечники или внутри блока, соединитель относится к внутреннему объёмному монтажу. Доставка
