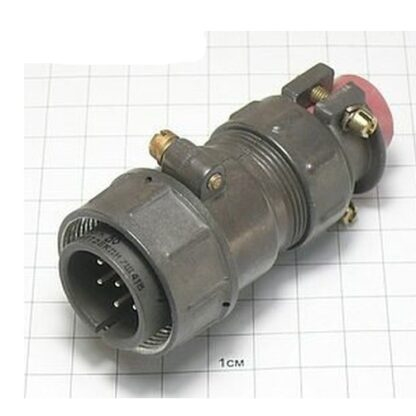

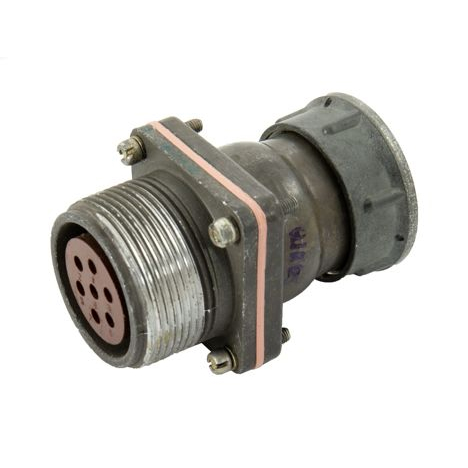

2РТТ28КУЭ7Г41В – это обозначение конкретного варианта разъёма серии 2РТТ завода « Элекон», относящегося к пылебрызгозащищённым резьбовым электрическим соединителям для работы в цепях постоянного и переменного тока до сотен вольт.

Серия 2РТТ и производитель

• Серия 2РТТ выпускается заводом « Элекон» и регламентируется техническими условиями ГЕ0.364.120ТУ (также упоминается обозначение АШДК.434410.060ТУ).

• Соединители этой серии относятся к промышленным, пылебрызгозащищённым, с резьбовым соединением вилки и розетки. ​

• Предназначены для применения во внутреннем монтаже во всеклиматическом исполнении. ​

• Обеспечивают степень защиты IP54 по ГОСТ 14254, что подтверждает их пылезащищённость и защиту от брызг воды с любого направления.

Назначение серии 2РТТ

• Соединители 2РТТ предназначены для работы в электрических цепях постоянного и переменного тока (частота до 3 МГц) при напряжении до 850 В (амплитудное значение). ​

• Применяются в аппаратуре, где требуется надёжное разъёмное соединение кабеля и прибора, в том числе с возможностью экранирования кабеля. ​

• Используются в промышленной, измерительной, связной и другой аппаратуре общего назначения, где необходимы повышенная механическая прочность и защита от пыли/брызг. ​

• Широко применяются в системах автоматизации и управления, промышленном оборудовании, железнодорожном транспорте, приборостроении, специальной технике, а также в судостроении и авиации (для внутренней аппаратуры, не подверженной прямому воздействию агрессивных сред).

Общие конструктивные особенности 2РТТ

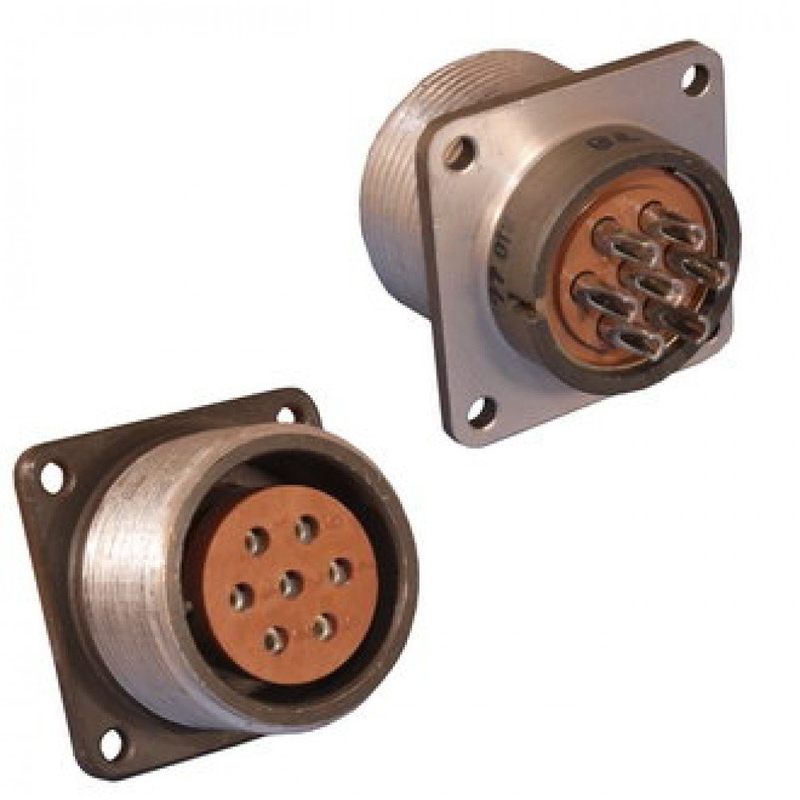

• Соединитель состоит из двух частей: вилки и розетки; обе могут быть приборными или кабельными (приборная – для монтажа на корпус, кабельная – на кабель). ​

• Приборная часть может быть без патрубка, с прямым или угловым патрубком; кабельная часть также бывает с прямым или угловым патрубком. ​

• Кабельные части могут поставляться с резиновыми кожухами либо без них; сочленение – резьбовое, поляризация одношпоночная (исключает неправильное совмещение). ​

• Контакты покрываются серебром, допускается монтаж экранированным или неэкранированным кабелем (по виду гайки патрубка). ​

• Выпускаются в широком диапазоне типоразмеров корпусов и с различным количеством контактов: от 2 до 61 контактов, что позволяет подобрать соединитель для разнообразных задач.

• Корпуса соединителей изготавливаются из алюминиевого сплава с антикоррозионным покрытием.

• Диаметры контактов могут быть 1,5 мм, 2,5 мм, 3,5 мм, 5,5 мм, что определяет их токовую нагрузку.

Основные электрические и климатические параметры серии 2РТТ

• Максимальное рабочее напряжение до 850 В. ​

• Рабочий ток на контакт – от 20 А до 200 А в зависимости от конкретного исполнения и количества контактов. ​

• Диапазон рабочих температур среды: от −60 °C до +100 °C. ​

• Количество механических сочленений – порядка 500 циклов. ​

• Сопротивление контактов: не более 2,5 мОм (для контактов диаметром 1,5 мм) и до 0,1 мОм (для контактов диаметром 5,5 мм).

• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.

• Электрическая прочность изоляции: 1500 Вэфф.

• Устойчивость к вибрациям: до 2000 Гц с ускорением до 200 м/с².

• Устойчивость к механическим ударам: многократного действия с пиковым ударным ускорением до 1500 м/с².

Расшифровка обозначения серии (на примере 2РТТ28КУЭ7Г41В)

Обозначение соединителя полностью описывает его конструкцию и электрические параметры.

• 2РТТ – серия соединителя.

• 28 – условный размер корпуса (может варьироваться, например, от 10 до 60 и более).

• К – часть соединителя: К (кабельная), П (приборная).

• У – вид патрубка: У (угловой), П (прямой), без обозначения (без патрубка для приборных частей).

• Э – наличие кожуха для экранированного кабеля (Э – с экранирующим кожухом, без обозначения – без экранирующего кожуха).

• 7 – конструктивная особенность кожуха или патрубка (например, тип заделки кабеля).

• Г – вид контактной части: Г (розетка/гнездо), Ш (вилка/штырь).

• 41 – количество контактов в данной конкретной компоновке.

• В – климатическое исполнение (например, всеклиматическое исполнение В, часто подразумевается УХЛ для сухого и умеренного климата).
