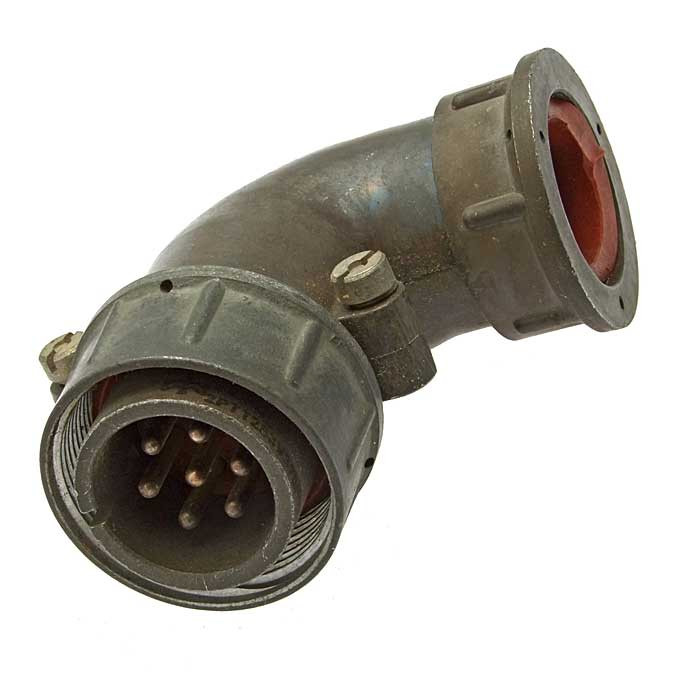

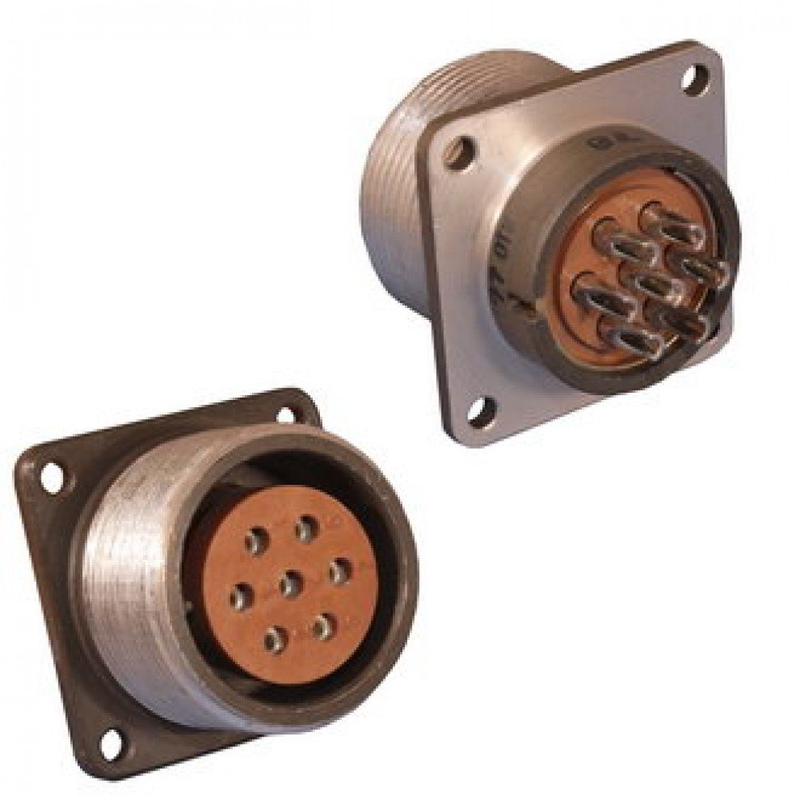

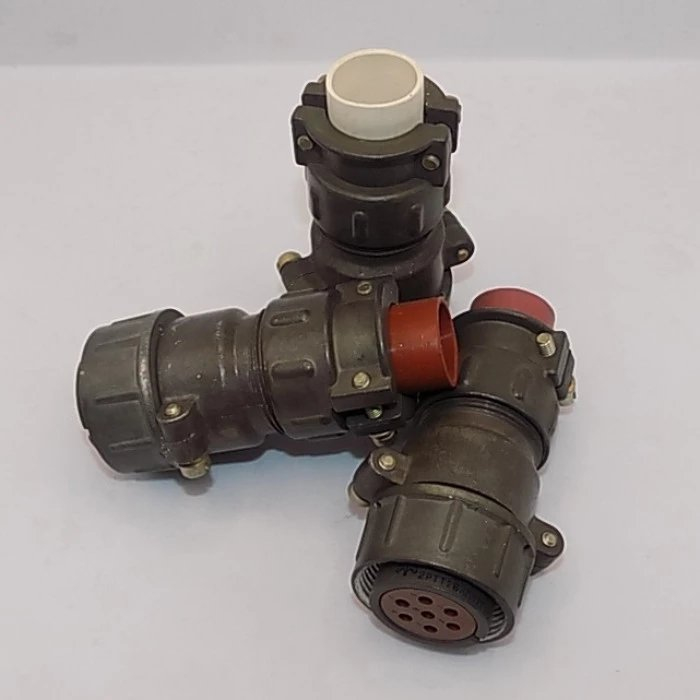

Разъём 2РТТ28КУЭ7Ш41В производства завода «Элекон» представляет собой герметичный и пылебрызгозащищённый соединитель из серии 2РТТ, выпущенный в 2015 году и относящийся к категории «5» качества.

Серия 2РТТ

Серия 2РТТ включает пылебрызгозащищённые разъёмы, разработанные для надёжных электрических соединений в условиях воздействия внешней среды. Основные параметры серии:

• Рабочее напряжение: до 700 В.
• Ток на контакт: до 200 А.
• Количество контактов: варьируется от 1 до 47.
• Условный размер корпуса: от 12 до 60 мм.
• Стандарт производства: Изготавливаются по ТУ ГЕ0.364.120ТУ с приемкой ОТК или ВП.

Декодировка обозначения

Обозначение 2РТТ28КУЭ7Ш41В расшифровывается по ГОСТ:

• 2РТТ — серия разъёма.
• 28 — диаметр корпуса в мм.
• К — конфигурация контактов.
• УЭ — тип исполнения (унифицированный, с эргономичным соединением).
• 7 — число контактов.
• Ш41 — шаг контактов 4,1 мм.
• В — вариант исполнения.

Модификация 2015 г. «5» указывает на год выпуска и класс качества изделия.

Характеристики 2РТТ28КУЭ7Ш41В

Модель 2РТТ28КУЭ7Ш41В обладает следующими ключевыми характеристиками:

• Тип разъёма: Электрический соединитель (вилка или розетка).
• Защита: Герметичный и пылебрызгозащищённый.
• Диаметр корпуса: 28 мм.
• Количество контактов: 7.
• Шаг контактов: 4,1 мм.
• Исполнение: Унифицированное, с эргономичным механизмом соединения (УЭ).
• Рабочее напряжение: До 700 В (в соответствии с параметрами серии).
• Максимальный ток на контакт: До 200 А (в соответствии с параметрами серии).
• Стандарты: Произведен по ТУ ГЕ0.364.120ТУ с приемкой ОТК или ВП.
• Год модификации / Качество: 2015 г., класс качества «5».
• Производитель: Завод «Элекон».

Применение

Разъёмы серии 2РТТ, включая модель 2РТТ28КУЭ7Ш41В, предназначены для создания надёжных электрических соединений в условиях, требующих повышенной защиты. Их применение охватывает следующие области:

• Электроника: Для использования в различных электронных устройствах и системах, где необходима стабильная работа контактов в условиях воздействия пыли и брызг.
• Приборостроение: В измерительных приборах, датчиках, контрольно-измерительной аппаратуре, обеспечивая герметичность соединений для точности и долговечности оборудования.
• Промышленность: В машиностроении, автоматизированных системах, производственном оборудовании и других промышленных установках, где требуются высоконадёжные соединения, устойчивые к пыли, влаге, маслам и другим внешним воздействиям.
• Специальные применения: В отраслях, где критически важна защита электроники от неблагоприятных факторов окружающей среды, обеспечивая стабильную передачу сигналов и энергии.
