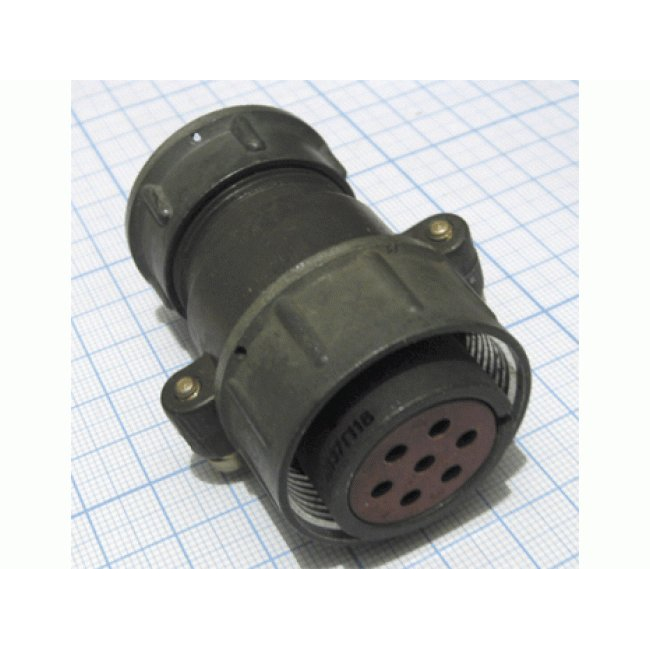

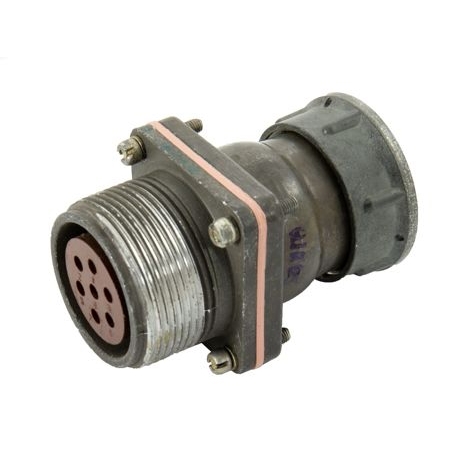

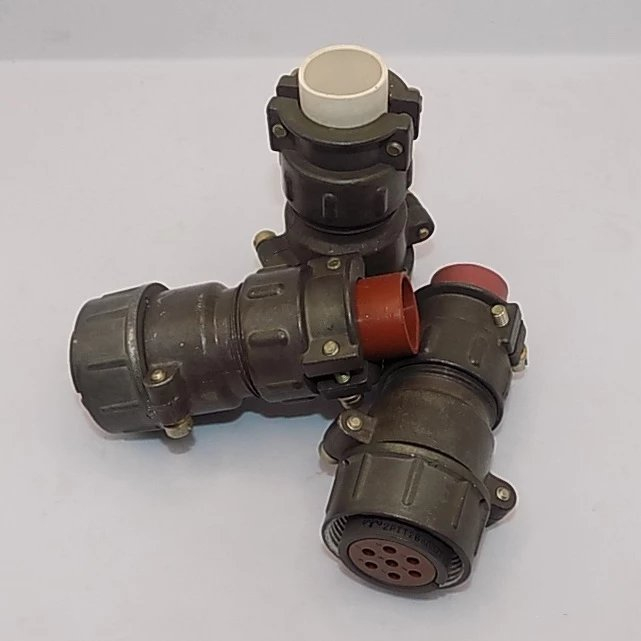

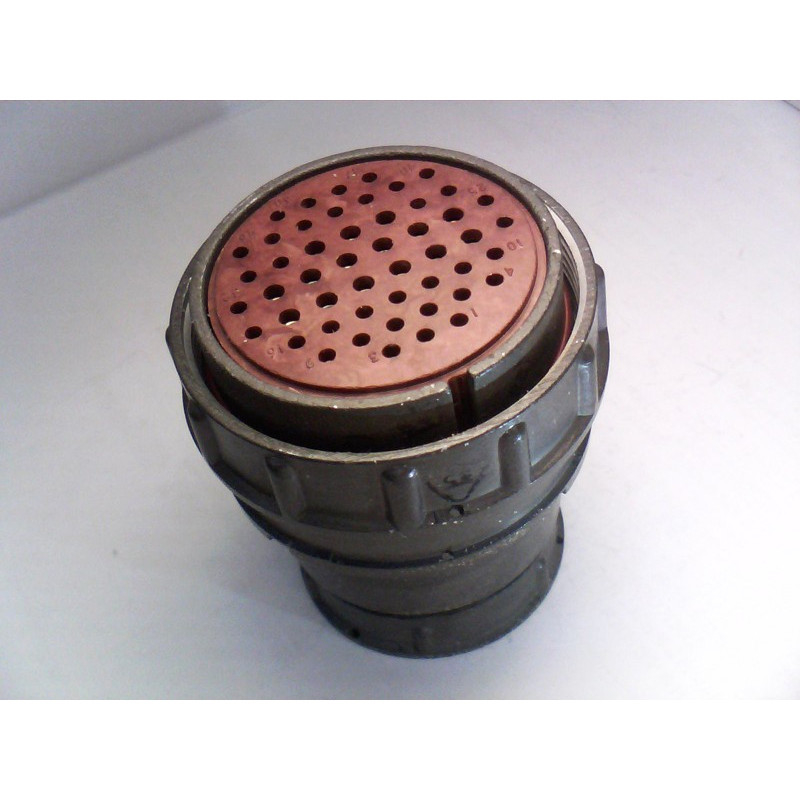

2РТТ28КУН7Г41В – это обозначение конкретного исполнения разъёма (соединителя) серии 2РТТ завода « Элекон», с военной приёмкой «5» и годом выпуска 2015.

Серия 2РТТ в целом

• 2РТТ – пылебрызгозащищённые разъёмы для работы в цепях постоянного и переменного тока (до нескольких мегагерц) при напряжении до сотен вольт (типовые значения до 700–850 В по серии).

• Предназначены для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.120ТУ (выпускаются именно заводом « Элекон»).

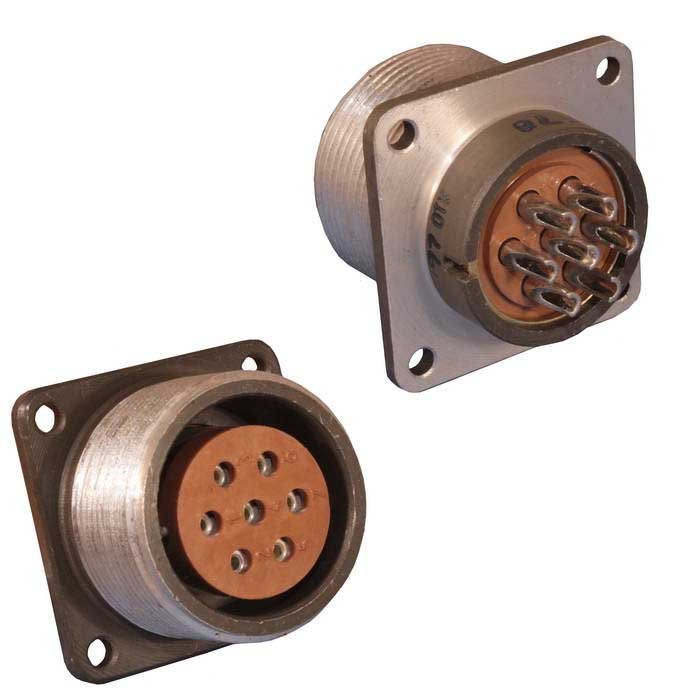

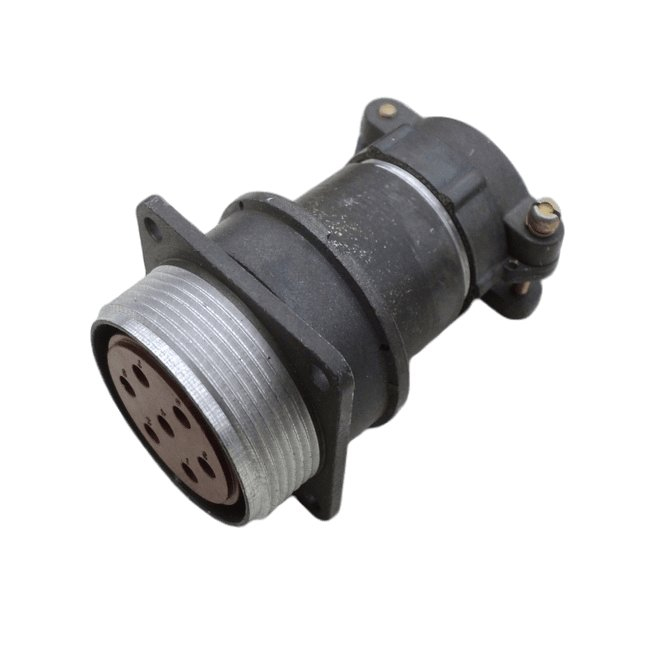

• Состоят из двух частей: вилки и розетки, которые могут быть как приборными (панельными), так и кабельными. ​

• Сочленение резьбовое, поляризация корпусов одношпоночная, контакты с серебряным покрытием. ​

Характеристики серии 2РТТ

• Электрические характеристики:
  • Тип тока: Предназначены для работы в цепях постоянного и переменного тока.
  • Рабочая частота: До нескольких мегагерц.
  • Рабочее напряжение: До сотен вольт (типовые значения до 700–850 В).
  • Покрытие контактов: Серебряное.
• Механические и конструктивные особенности:
  • Тип защиты: Пылебрызгозащищённые.
  • Состав: Состоят из двух частей – вилки и розетки.
  • Исполнения частей: Могут быть приборными (панельными) или кабельными.
  • Тип сочленения: Резьбовое.
  • Поляризация: Корпусов одношпоночная.
  • Монтаж: Внутренний, объёмный, пайкой к выводам.
  • Размеры корпуса (условные габариты): Серия включает размеры 12, 16, 20, 28, 32, 36, 40, 48, 55, 60 (для данного исполнения - \"28\").
  • Варианты исполнения: Выпускаются как герметичные и негерметичные (типовое исполнение негерметичное).
  • Особенности кабельных частей: С возможностью монтажа экранированным или неэкранированным кабелем. Могут поставляться с резиновыми кожухами или без них, с угловыми или прямыми патрубками.
• Климатические характеристики:
  • Исполнение: Всеклиматическое (по ТУ ГЕ0.364.120ТУ).

Применение серии 2РТТ

• Используются для подключения электрических цепей постоянного и переменного тока в различных устройствах и системах.
• Предназначены для внутреннего монтажа в аппаратуре.
• Применяются в условиях, где требуется защита соединений от пыли и брызг.
• Подходят для эксплуатации во всеклиматических условиях.

Расшифровка обозначения 2РТТ28КУН7Г41В

Ниже – расшифровка по правилам серии 2РТТ; конкретно для 2РТТ28КУН7Г41В профиль контактов, схема соединения и т.п. в открытых данных не указаны.

• «2РТТ» – тип соединителя, серия пылебрызгозащищённых разъёмов.

• «28» – условный размер корпуса (габарит). В серии применяются размеры 12, 16, 20, 28, 32, 36, 40, 48, 55, 60. ​

• «К» – кабельная часть корпуса (в отличие от «Б» – блочная/приборная). ​

• «У» – угловой патрубок (в отличие от «П» – прямой). ​

• «Н» – гайка патрубка под неэкранированный кабель (в отличие от «Э» – под экранированный кабель). ​

• «7» – часть условного обозначения, связанная с вариантом установки/исполнения для конкретного типа, но точная трактовка именно «7» для данного артикула в доступных описаниях не раскрыта. ​

• «Г» – розетка (вилка обозначается буквой «Ш»). ​

• «41» – код сочетания и количества контактов (каждому числу в серии 2РТТ соответствует своя комбинация контактов, но расшифровка именно «41» в открытом виде обычно приводится только в таблицах ТУ). ​

• «В» – всеклиматическое исполнение. ​

Общие конструктивные особенности разъёмов 2РТТ

• Разъёмы серии выпускаются как герметичные и негерметичные; в описании типового 2РТТ приводится негерметичное исполнение с возможностью монтажа экранированным или неэкранированным кабелем. ​

• Монтаж – внутренний, объёмный, пайкой к выводам. ​

• Кабельные части могут поставляться с резиновыми кожухами или без них; наличие/отсутствие дополнительных букв в маркировке отражает исполнение патрубков (с кожухами, втулками, шайбами или без них). ​

По применению и подробным электрическим/механическим характеристикам конкретно для 2РТТ28КУН7Г41В (2015 г., приёмка «5») в доступных открытых источниках отдельных данных не указано, поэтому добавить их без ТУ или паспорта именно на это исполнение нельзя.
