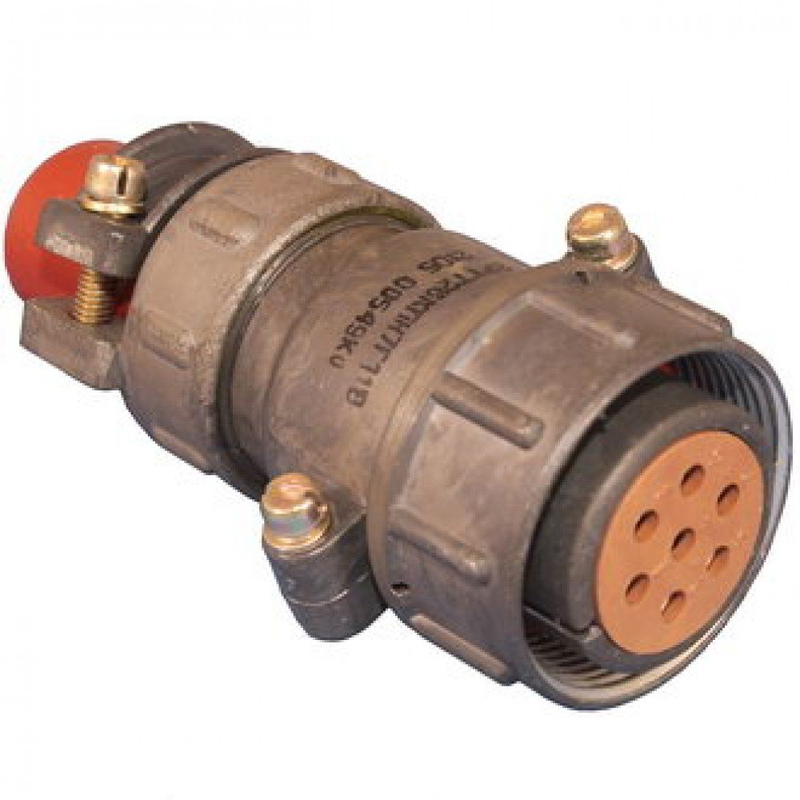

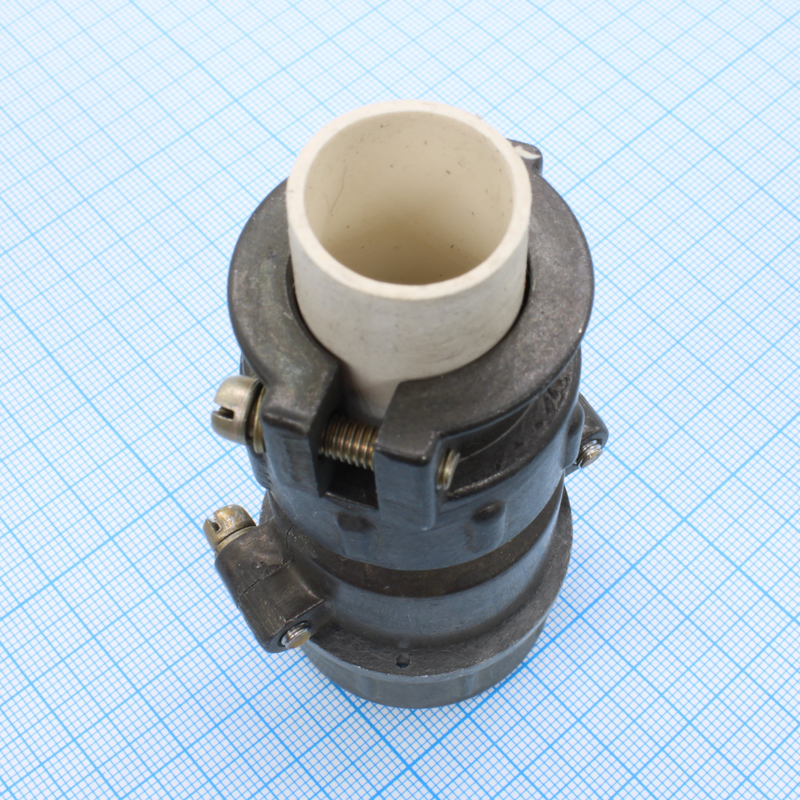

2РТТ28КУН7Ш11В «5» — это цилиндрический низкочастотный электрический соединитель (вилка кабельная) из серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока.

Основные данные по типу

• Серия: 2РТТ, низкочастотные цилиндрические соединители с резьбовым сочленением.

• Условный размер корпуса: 28, что соответствует типоразмеру с диаметром корпуса около 38,5 мм.

• Вид: вилка кабельная (обозначение «Ш» — вилка, «К» — кабельный корпус).

Конструкция и монтаж

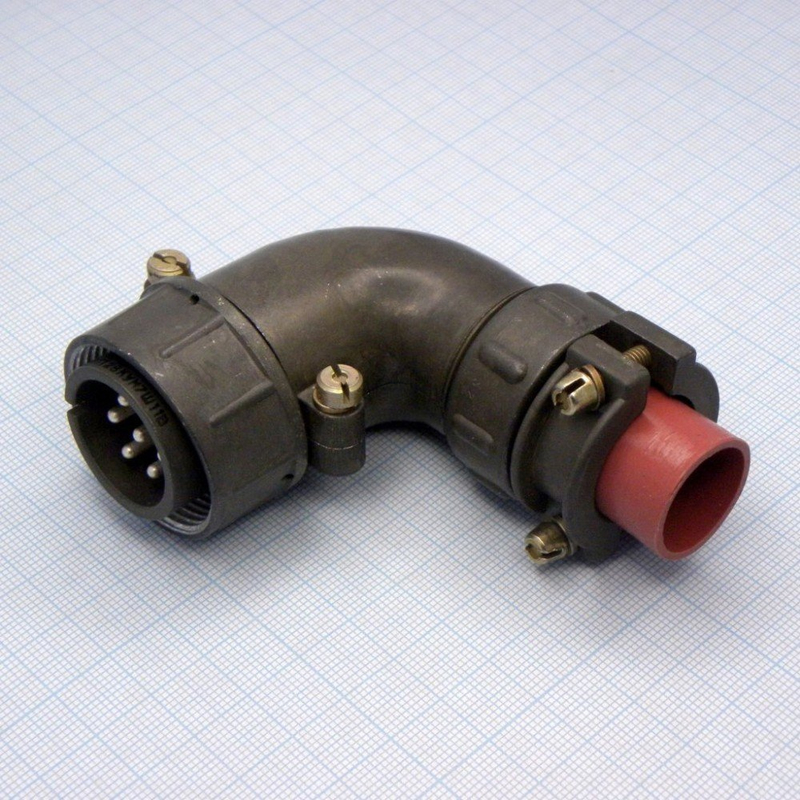

• Вилка кабельная с угловым патрубком «У» и концевой гайкой «Н» для крепления неэкранированного кабеля.

• Метод сочленения — резьбовой, фиксация при помощи накидной гайки шага M33×1,5.

• Электрический монтаж на контакты — пайка проводников кабеля.

Контактная часть

• Количество контактов: 7 шт., все типа «штырь» круглого сечения.

• Диаметр контактов: 2,5 мм, материал — латунь с серебряным покрытием (Ag).

• Контакты извлекаемые, реализована одношпоночная поляризация корпуса и ориентация по пазу.

Электрические параметры

• Максимальное рабочее напряжение (амплитудное значение) порядка 700–850 В постоянного и переменного тока.

• Максимальный рабочий ток на один контакт около 25–35 А, общий ток разъема — до примерно 155–175 А.

• Сопротивление контакта не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Климатические и механические условия

• Климатическое исполнение: всеклиматическое (обозначение «В»), диапазон рабочих температур приблизительно от −60 до +100 °C.

• Выдерживает синусоидальную вибрацию до 30 g в диапазоне 1–5000 Гц, многократные удары до 150 g и однократные до 1000 g.

• Относительная влажность до 98% при +20 °C; разъем не является герметичным (герметичность отсутствует).

Ресурс и взаимосочленение

• Ресурс: до 500 циклов сочленения/расчленения, минимальная наработка порядка 1000 ч.

• Сочетается с блочными розетками серий 2РТ‑А и ШР, используется в объемных (не плоских) конструкциях электрощитов и кабельных соединений.
