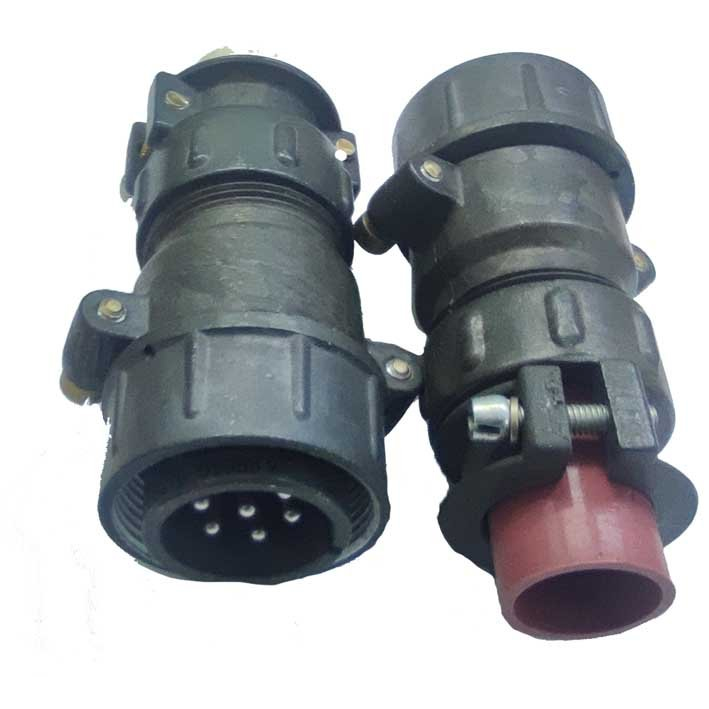

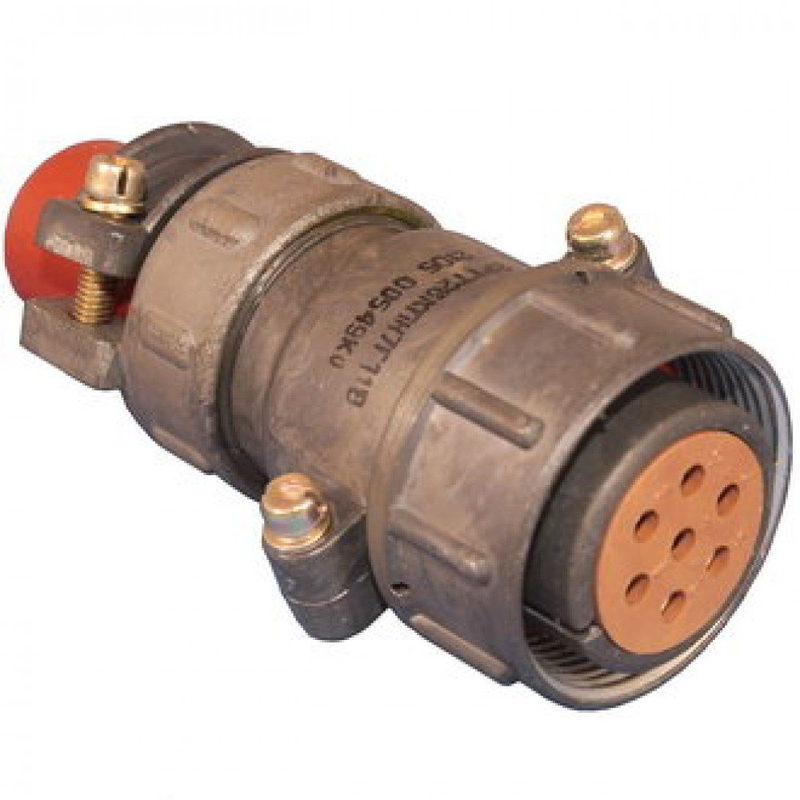

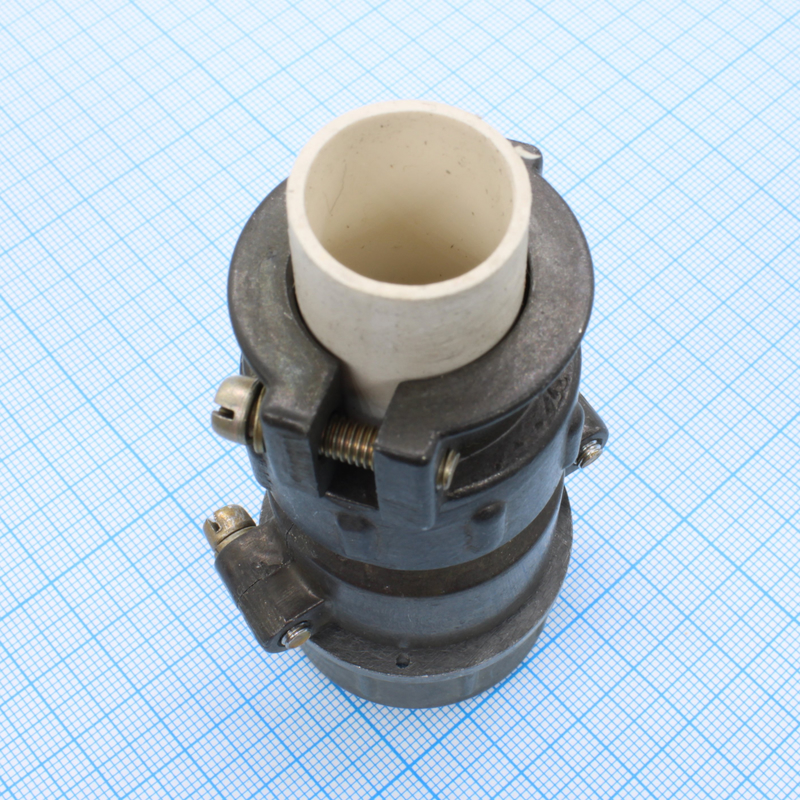

Разъём 2РТТ28КУН7Ш11В (Э) — это цилиндрический низкочастотный кабельный соединитель российского производства, рассчитанный на применение в радиоэлектронной и электротехнической аппаратуре общего назначения.

Расшифровка обозначения

Условное обозначение расшифровывается примерно так:

• 2РТТ — тип соединителя (цилиндрический низкочастотный, резьбовое сочленение).

• 28 — условный размер корпуса (диаметр около 38 мм).

• К — кабельный корпус (вилка соединяется с кабелем).

• У — угловой патрубок (ось кабеля повернута под углом к оси корпуса).

• Н — гайка патрубка для неэкранированного кабеля.

• 7 — количество контактов (7 штыревых контактов).

• Ш11 — сочетание контактов: 7 контактов диаметром 2,5 мм.

• В — всеклиматическое (расширенное по температуре и условиям эксплуатации) исполнение.

• (Э) — обычно указывает производителя «Элекон» (АО «Завод Элекон», Казань), хотя это может варьироваться в разных каталогах.

Основные технические параметры

• Количество и тип контактов: 7 штырь‑контактов диаметром 2,5 мм, извлекаемых, круглого сечения.

• Покрытие контактов: серебро, материал самих контактов — латунь.

• Сопротивление контакта: не более 1 мОм на один контакт.

• Токовая нагрузка: рабочий ток на контакт до примерно 25–35 А (в зависимости от условия и методики измерения), общий ток по разъёму порядка 155–175 А.

• Рабочее напряжение: до около 700–850 В (амплитудное значение) в зависимости от источника описания.

• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.

Конструкция и механика

• Корпус: алюминиевый сплав А‑22, с оксидированным покрытием, серый цвет, с резьбовым соединением (накидная гайка, например, M33×1,5 мм).

• Габариты: примерно L×Ø ≈ 80×38–38,5 мм, с учетом углового патрубка высота около 86 мм.

• Монтаж: электрический монтаж — пайка проводов к контактам; механический монтаж — кабельный, с уплотнительной втулкой и без гидрозащиты (герметичность не заявлена).

• Шпоночная ориентация: корпус имеет одношпоночную поляризацию, что исключает неправильное сочленение с соответствующей розеткой 2РТ‑А/ШР‑серии.

Условия эксплуатации и ресурс

• Климатическое исполнение В: диапазон рабочих температур ориентировочно от −60 °C до +100 °C, с возможностью кратковременных перегревов до около +180 °C при смене температур.

• Относительная влажность: до 98% при 20 °C и пониженном давлении до примерно Доставка

  Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
  Вся продукция сертифицирована и тщательно проверяется перед отправкой.
  Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
