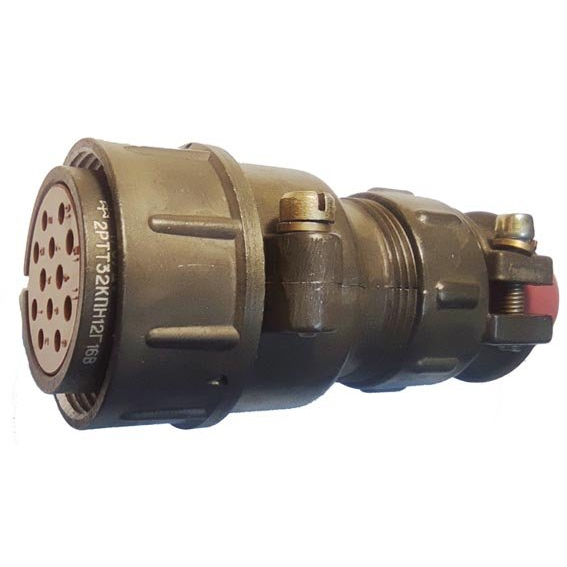

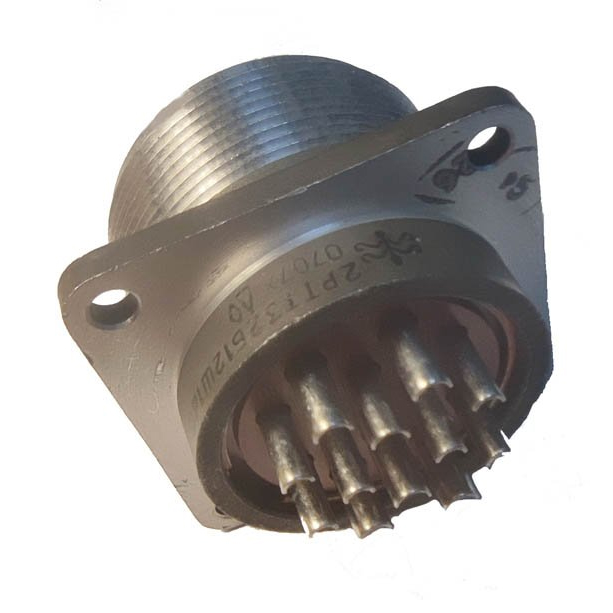

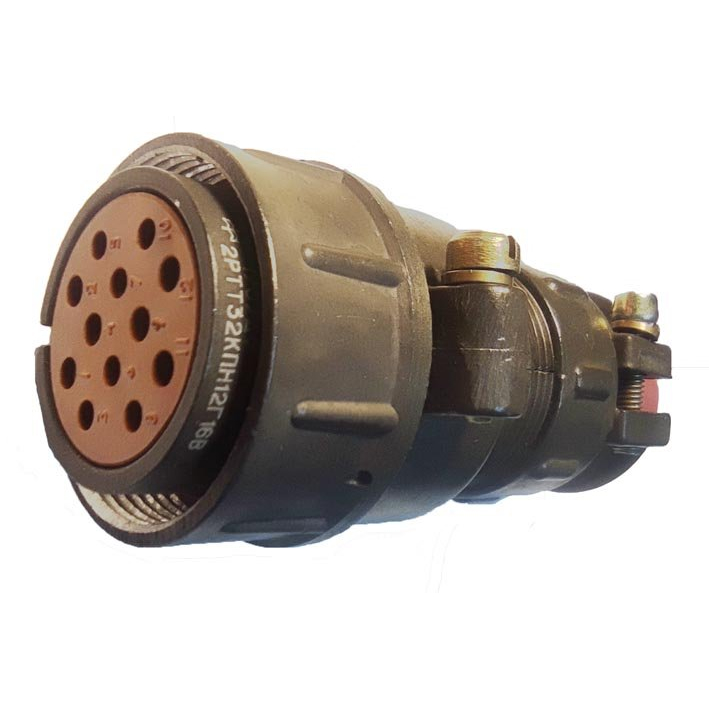

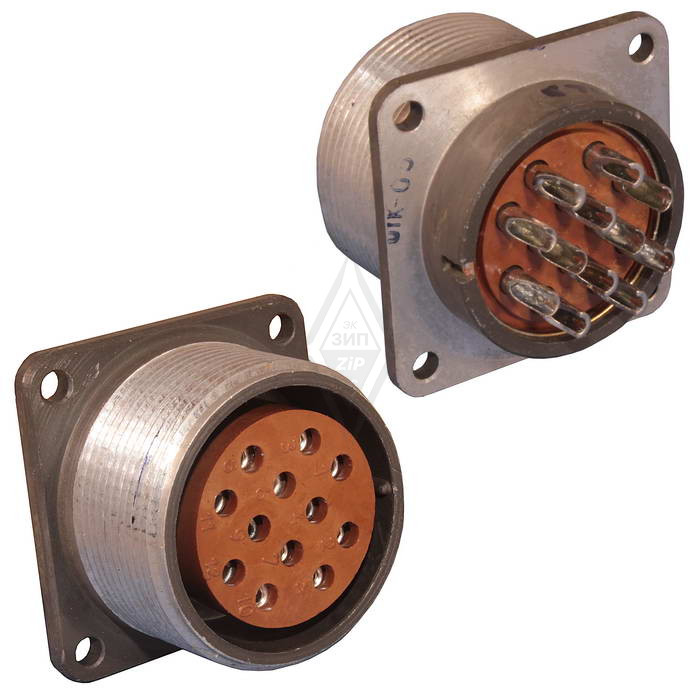

2РТТ32Б12Г16В — это цилиндрический пылебрызгозащищенный приборный разъём (розетка блочная) серии 2РТТ, предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 700–850 В, в зависимости от конкретного источника. Он применяется как замена разъёма ШР32П12ЭГ1, в том числе в обозначении «ШР32П12ЭГ1 РОЗ БЛ». +3

Расшифровка маркировки

• 2РТТ — серия соединителей, цилиндрические пылебрызгозащищённые.

• 32 — условный размер корпуса (диаметр серии 32).

• Б — приборный (блочный) тип корпуса, то есть розетка для установки на панель/блок, а не кабельная.

• 12 — количество контактов (12 шт.).

• Г — розетка (ответная часть — вилка с буквой «Ш»).

• 16 — сочетание контактов по диаметрам (в этой конфигурации комбинируются контакты 1,5 и 2,5 мм).

• В — всеклиматическое исполнение.

Конструкция и контакты

• Тип корпуса: приборный, блочный, для установки в аппаратуру, как правило, без патрубка под кабель.

• Вид патрубка: в обозначении нет букв П/У, значит, патрубок отсутствует (прямой/угловой патрубок применяется у кабельных исполнений).​

• Количество контактов: 12, сочетание обозначено индексом «16» (обычно 6 контактов диаметром 1,5 мм и 6 контактов 2,5 мм).

• Присоединение проводов: пайка к контактам розетки.​

• Покрытие контактов: серебро, что снижает переходное сопротивление и улучшает коррозионную стойкость.

Электрические характеристики

(типовые для 2РТТ32Б12Г16В, по данным справочников серии 2РТТ32)

• Максимальное рабочее напряжение постоянного тока: до 700 В (амплитудное до 850 В для переменного/импульсного).

• Рабочий ток на контакт:

  • контакт Ø 1,5 мм — до 10–20 А (в разных описаниях встречается 10 А как номинальный и 20 А как максимально допустимый).

  • контакт Ø 2,5 мм — до 25–35 А (аналогично: 25 А номинал, 35 А как предельное значение).

• Максимальная
