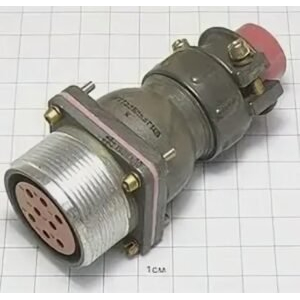

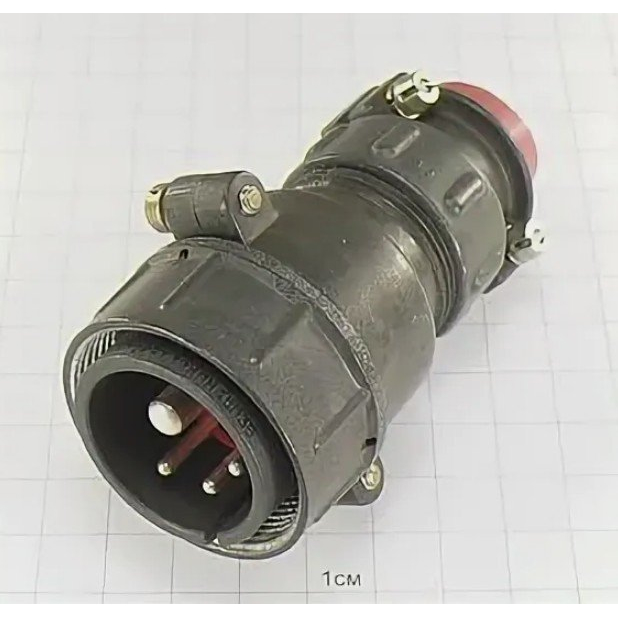

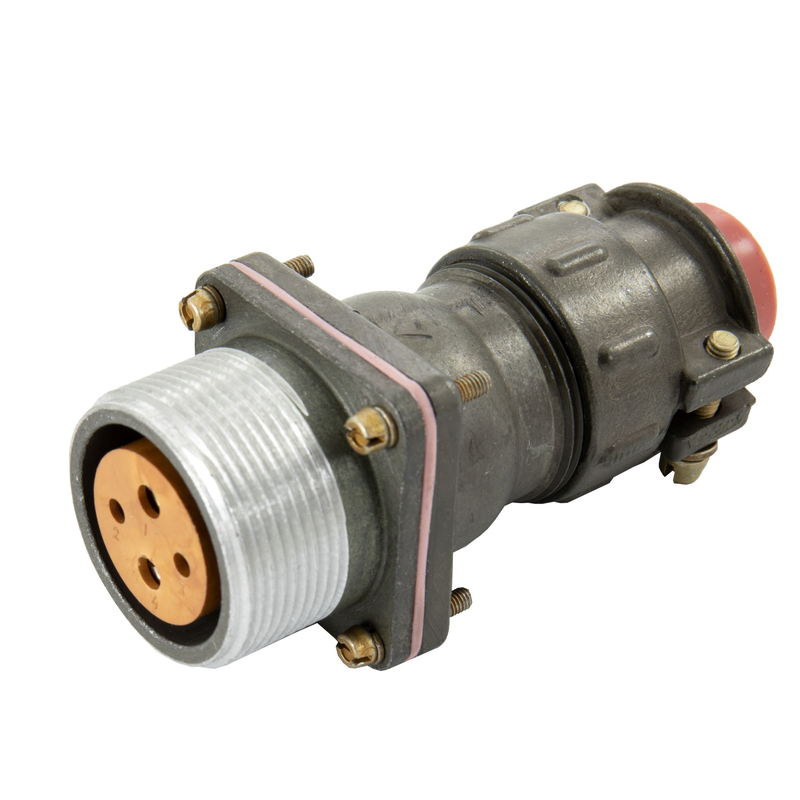

2РТТ32Б4Г13В — это цилиндрический низкочастотный соединитель (вилка или розетка) общего применения, рассчитанный на силовые и сигнальные цепи в аппаратуре различного назначения. Он относится к серии 2РТТ и используется в электро‑, радио‑ и контрольно‑измерительной аппаратуре, а также в промышленных системах.

Основное назначение и условия применения

Соединитель 2РТТ32Б4Г13В предназначен для работы в электрических цепях постоянного и переменного тока с частотой до около 3 МГц, при амплитудном значении напряжения до 850 В. Изделие относится к пылебрызгозащищённым (негерметичным, но ограниченно защищённым от внешних механических воздействий) всеклиматическим разъёмам, допускающим эксплуатацию в широком диапазоне температур и вибрационных нагрузок.

Конструкция и типоразмер

Условный размер корпуса — 32, что соответствует габаритам серии 2РТТ этого диаметра. Буква «Б» в обозначении указывает на блочный (приборный) корпус, то есть розетку или вилку, предназначенную для монтажа на панели или в корпусе прибора, без патрубка либо с прямым/угловым патрубком в зависимости от модификации.

Схема контактов и электрические параметры

Код «13» в обозначении означает, что разъём имеет 4 контакта: три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм. Контакты обычно выполнены из серебросодержащего материала, что обеспечивает низкое переходное сопротивление (порядка 1 мОм для контактов ø 2,5 мм и до 0,3 мОм для ø 5,5 мм).

Максимальная токовая нагрузка на один контакт составляет около 35 А для контактов ø 2,5 мм и до 100 А для контакта ø 5,5 мм, а суммарная допустимая нагрузка на разъём — примерно 175 А. Сопротивление изоляции в нормальных условиях не менее 5000 МОм, что характерно для силовых низкочастотных соединителей общего назначения.

Климатические и механические характеристики

Исполнение «В» означает всеклиматическое размещение: разъём рассчитан на эксплуатацию при температуре от примерно −60 °C до +100 °C, а также при воздействии вибрации и ударов. Для серии 2РТТ32 указываются нормы по синусоидальной вибрации (частотный диапазон до 5000 Гц, ускорения порядка 30 g), а также по многократным и одиночным механическим ударам, что позволяет использовать эти разъёмы на подвижных объектах и в сложных условиях.

Области применения

2РТТ32Б4Г13В применяется в силовых и сигнальных цепях радио‑ и электроаппаратуры, в том числе во встраиваемых системах, стационарных и мобильных устройствах общепромышленного и военного назначения. Благодаря сочетанию надёжных контактов, достаточно высокой токовой нагрузки и устойчивости к внешним воздействиям этот разъём подходит для межблочного и межприборного соединения в крупногабаритных установках.
