2РТТ32Б4Г13В — это цилиндрический низкочастотный электрический разъём (соединитель) серии 2РТТ, пылебрызгозащищённый, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Назначение и область применения

• Предназначен для коммутации силовых и сигнальных цепей в электро-, радио- и контрольно‑измерительной аппаратуре.

• Применяется во внутреннем монтаже аппаратуры, в том числе в условиях вибраций и ударных нагрузок, где требуется надёжное разъёмное соединение.

• Обеспечивает пылебрызгозащиту, что позволяет использовать его в жёстких эксплуатационных условиях (всеклиматическое исполнение).

Конструкция и исполнение

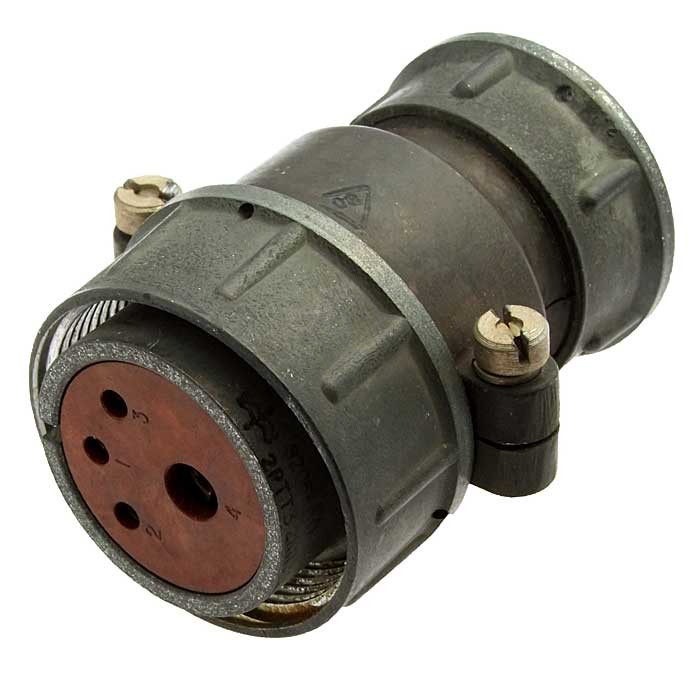

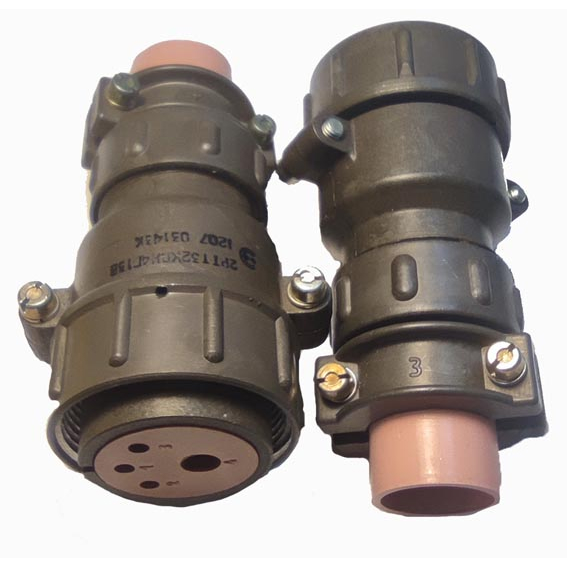

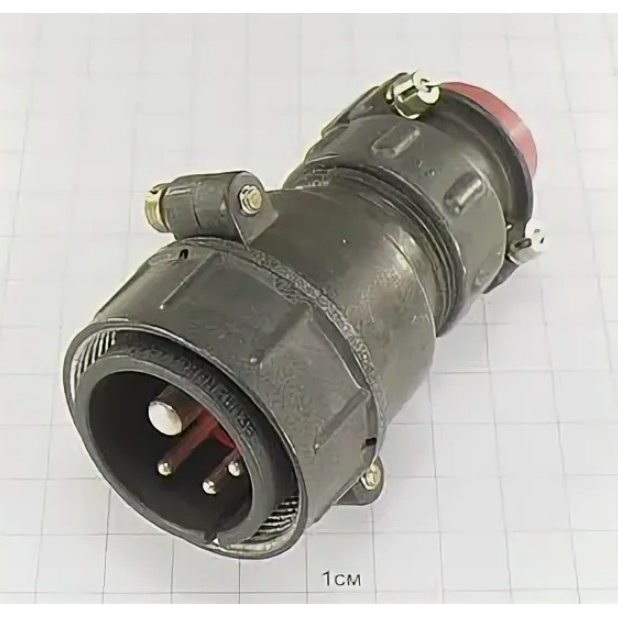

• Соединитель состоит из двух частей: вилки и розетки; 2РТТ32Б4Г13В — это блочная розетка (буква «Б» — блочный корпус, «Г» — розетка).

• Приборная (блочная) часть может выполняться без патрубка, с прямым или угловым патрубком; кабельная часть — также с прямым или угловым патрубком, с резиновыми кожухами или без них.​

• Сочленение резьбовое, с одношпоночной поляризацией корпусов, что предотвращает ошибочное совмещение при подключении.​

• Контакты имеют серебряное покрытие, монтаж выполняется пайкой; разъём может использоваться с экранированным или неэкранированным кабелем в зависимости от исполнения патрубка/гайки.

Расшифровка маркировки 2РТТ32Б4Г13В

• 2РТТ — тип соединителя (серия 2РТТ).

• 32 — условный размер корпуса.

• Б — вид корпуса: блочный (приборный).

• 4 — количество контактов.

• Г — часть соединителя: розетка.

• 13 — сочетание контактов: четыре контакта, из них три диаметром 2,5 мм и один диаметром 5,5 мм.​

• В — всеклиматическое исполнение.

Как пример, такой разъём часто ставят на силовой блок или корпус прибора как стационарную блочную розетку, к которой подключается кабельная вилка с ответной частью соединителя.

Основные электрические характеристики

• Максимальное рабочее (амплитудное) напряжение цепи: до 850 В.

• Максимальная рабочая частота: до 3 МГц.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Сопротивление контакта (не более): 1 мОм для контактов Ø 2,5 мм; 0,3 мОм для контакта Ø 5,5 мм.​

Токовые нагрузки

• Максимальный ток на одиночный контакт: до 35 А для Ø 2,5 мм, до 100 А для Ø 5,5 мм.​

• Общая максимальная токовая нагрузка: до 175 А.​

Эта конфигурация (три «тонких» и один «толстый» контакт) позволяет, например, использовать один крупный контакт как силовой, а остальные как дополнительные силовые или сигнальные.

Механическая и климатическая стойкость

• Количество сочленений/расчленений: порядка 500 циклов.​

• Минимальная наработка: не менее 1000 часов.​

• Диапазон синусоидальной вибрации: 1–5000 Гц при ускорении до 300 м/с² (около 30 g).​

• Механический удар одиночного действия: до 10000 м/с² (около 1000 g).​

• Механический удар многократного действия: до 1500 м/с² (около 150 g).​

• Диапазон рабочих температур: от −60 °C до +100 °C.​

• Допустимо пониженное атмосферное давление до 1,3×10⁻⁴ Па.​

Такие параметры позволяют использовать 2РТТ32Б4Г13В в транспортной, промышленной и другой аппаратуре, эксплуатируемой в суровых климатических и механических условиях.
