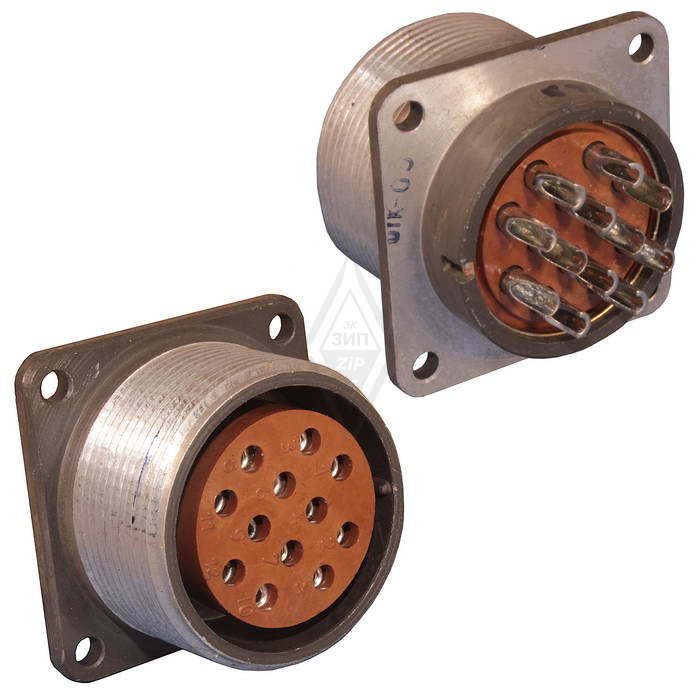

2РТТ32БПЭ12Ш16В — это цилиндрический низкочастотный разъём серии 2РТТ, применяемый в аппаратуре связи, измерительных, радио‑ и прочих электроприборах для съёмных электрических соединений в цепях постоянного, переменного и импульсного тока до примерно 850 В (амплитудное значение). +4

Что означает маркировка

• 2РТТ — серия разъёмов: разъём теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов .

• 32 — условный размер корпуса (большой корпус серии, с повышенной токовой нагрузкой и 12 контактами).

• Б — тип корпуса: блочный (приборный), то есть вилка устанавливается на корпус оборудования, а не на кабель.

• П — прямой патрубок (корпус рассчитан на прямой вывод).

• Э — исполнение для экранированного кабеля, обеспечивается конструкцией патрубка и возможностью подключения оплётки.

• 12 — сочетание контактов: 12 токоведущих контактов заданного диаметра (как правило, комбинация контактов 1,5 и 2,5 мм, что задаёт допустимый ток).

• Ш — обозначение контактной части «штепсельная» (вилка, выступающие контакты).

• 16 — код схемы расположения контактов/сочетания (вариант компоновки и диаметров контактов в данном корпусе).

• В — всеклиматическое исполнение, предназначено для работы в широком диапазоне температур и условий эксплуатации.

Основные электрические характеристики (для серии 2РТТ32)

• Максимальное рабочее (амплитудное) напряжение — до 700–850 В в цепях постоянного и переменного тока частотой до 3 МГц. +4

• Количество контактов — 12, обычно: 6 контактов Ø 1,5 мм и 6 контактов Ø 2,5 мм.

• Максимальный ток на одиночный контакт: ориентировочно 20 А для Ø 1,5 мм и до 35 А для Ø 2,5 мм. +3

• Общая суммарная токовая нагрузка по разъёму может достигать порядка 200–210 А при равномерном распределении тока по контактам.

• Сопротивление одного контакта — доли миллиома (порядка 1–2,5 мОм в зависимости от диаметра). +3

• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм (по данным для серии 2РТТ).

Конструкция и механика

• Тип соединения — резьбовое сочленение (накидная гайка), что обеспечивает надёжное фиксированное соединение и устойчивость к вибрациям. +3

• Покрытие контактов — серебро, для снижения переходного сопротивления и повышения коррозионной стойкости.

• Назначение — внутренний монтаж, цилиндрический корпус, пылебрызгозащищённое исполнение. +3

• Устойчивость к вибрации: диапазон частот обычно 1–1000/5000 Гц, ускорения до десятков g.

• Устойчивость к ударам: одиночные до порядка 1000 g, многократные до 150 g (для серии 2РТТ).

Пример: такую вилку ставят на заднюю панель блока измерительной аппаратуры, а ответную розетку — на кабель к датчику; экранировка кабеля подводится к патрубку «Э», что уменьшает помехи в цепях с частотами до нескольких мегагерц.
