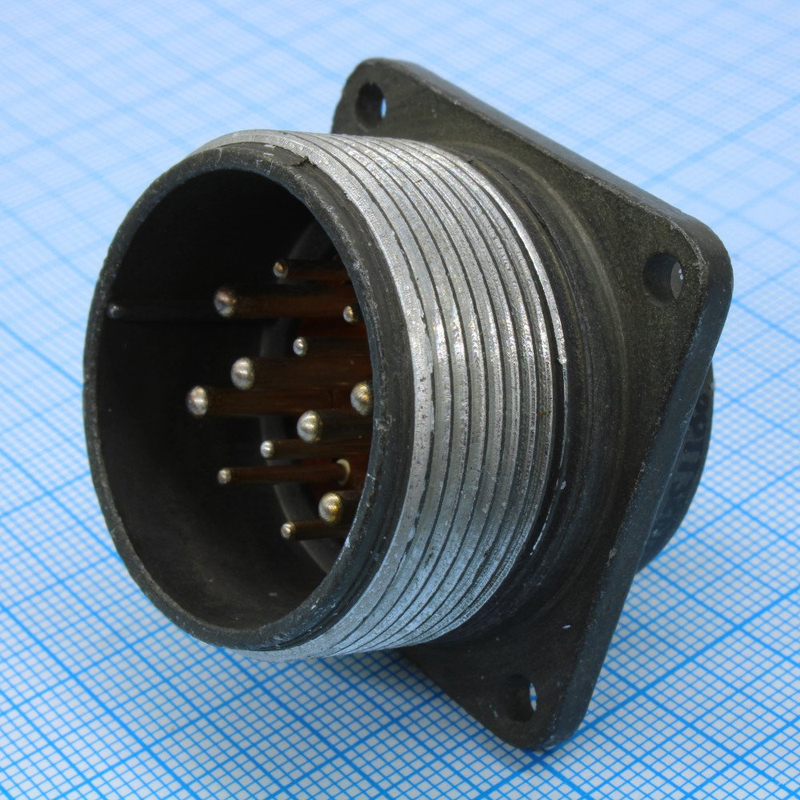

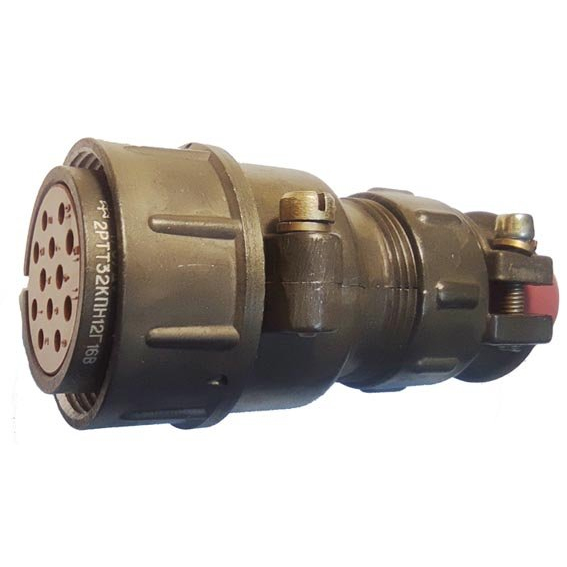

2РТТ32БПН12Г16В — это пылевлагозащищённый цилиндрический электрический соединитель (чаще всего розетка) серии 2РТТ, относящийся к блочному всеклиматическому исполнению.

Основное назначение

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжениях до около 700–850 В (амплитудное значение). Используется в радиоэлектронной и промышленной аппаратуре, где требуется надёжное соединение кабеля с блоком или прибором в условиях вибрации, перепадов температуры и пониженного давления.

Расшифровка обозначения

Примерно по стандартной классификации 2РТТ:

• 2РТТ — тип соединителя (цилиндрический пылевлагозащищённый).

• 32 — условный размер корпуса (диаметр).

• Б — блочный (приборный) корпус.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 12 — количество контактов (12 шт.).

• Г — розетка.

• 16 — сочетание (схема расположения) контактов.

• В — исполнение (как правило, всеклиматическое).

Конструкция и монтаж

• Корпус — металлический, цилиндрический, с прямым патрубком и гайкой для неэкранированного кабеля.

• Форм-фактор рассчитан на блочный монтаж (установка в стойку, шкаф или прибор).

• Подключение проводников — пайкой к контактным стержням разъёма.

Электрические и эксплуатационные параметры

• Номинальный диапазон токов на контакт — до примерно 20–200 А в зависимости от конкретного исполнения и условий.

• Максимальное рабочее напряжение — порядка 700–850 В (амплитудное).

• Соединитель рассчитан на многократные сочленения/расчленения (несколько сотен циклов) и длительную наработку (тысячи часов).

Условия эксплуатации

• Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °C, с возможностью перепадов до +180 °C при смене температур.

• Устойчивость к вибрации (диапазон частот до нескольких килогерц) и к ударным нагрузкам с большими пиковыми ускорениями.

• Способен работать при пониженном атмосферном давлении, что позволяет использовать его на авиационной и космической аппаратуре.+1
