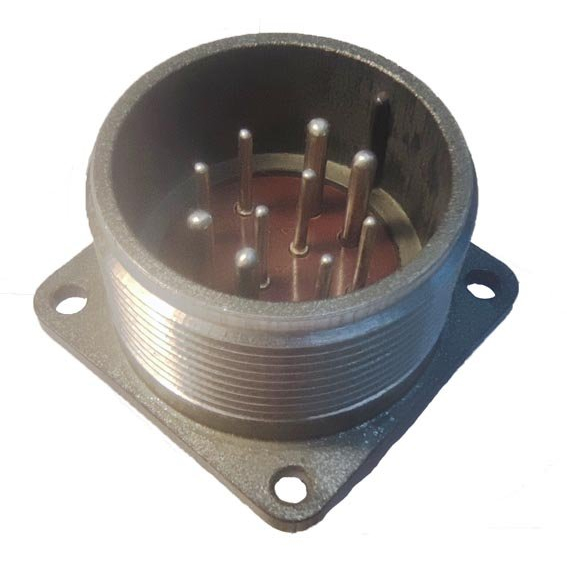

2РТТ32КПЭ10Ш15В

2РТТ32КПЭ10Ш15В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для монтажа на кабель и работы в электрических цепях постоянного и переменного тока. Она является одной из разновидностей пылебрызгозащищённых теплостойких соединителей с резьбовой фиксацией сочленённого положения.

Назначение и область применения

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе в промышленной и транспортной технике. Предназначен для соединения цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Условное обозначение (расшифровка)

• 2РТТ — тип: низкочастотный, пылебрызгозащищённый, цилиндрический, теплостойкий соединитель.

• 32 — условный размер корпуса (диаметр корпуса в условных габаритах).

• К — корпус кабельный.

• ПЭ — пылебрызгозащищённое всеклиматическое исполнение.

• 10 — количество контактов (10 штырей).

• Ш — тип контактов: штыревые (вилка).

• 15 — сочетание контактов по схеме.

Основные электрические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000–5000 МОм в зависимости от конкретного исполнения.

• Максимальная токовая нагрузка на контакты различного диаметра, как правило, до 20…35 А на отдельный контакт и до порядка 160 А суммарно.

Конструкция и особенности монтажа

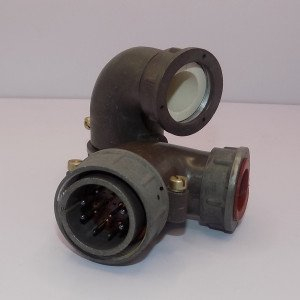

Корпус соединителя выполнен из металла, изолятор — из карболита или аналогичного материала, контакты покрыты серебром. Соединитель имеет прямой патрубок для монтажа экранированного кабеля с резьбовым фланцем, обеспечивая механическое и в какой‑то мере экранное сочленение с аппаратурой.

Климатические и механические свойства

• Рабочий диапазон температур окружающей среды — примерно от −60 °C до +100 °C.

• Соединитель рассчитан на работу при вибрации и ударных нагрузках, допускает многократное сочленение/расчленение (не менее 500 циклов) и имеет минимальную наработку порядка 1000 часов.
