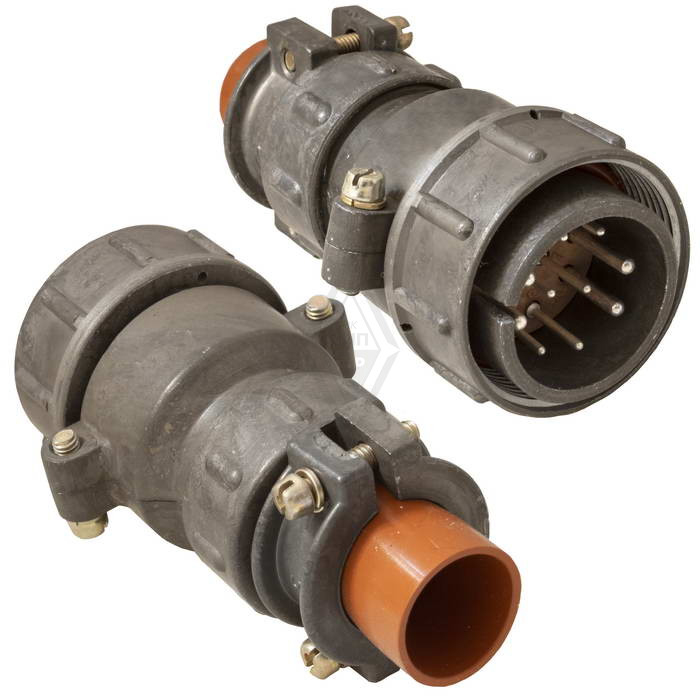

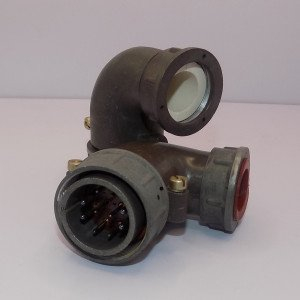

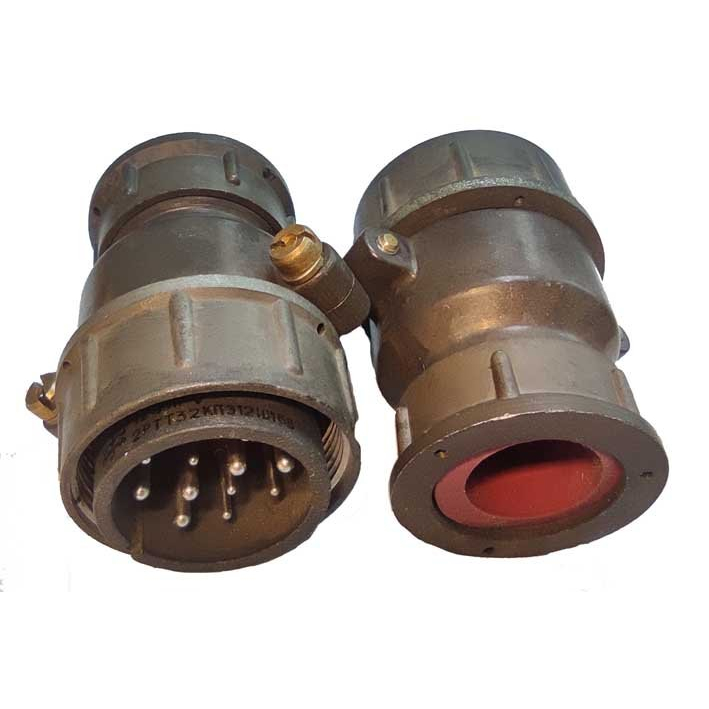

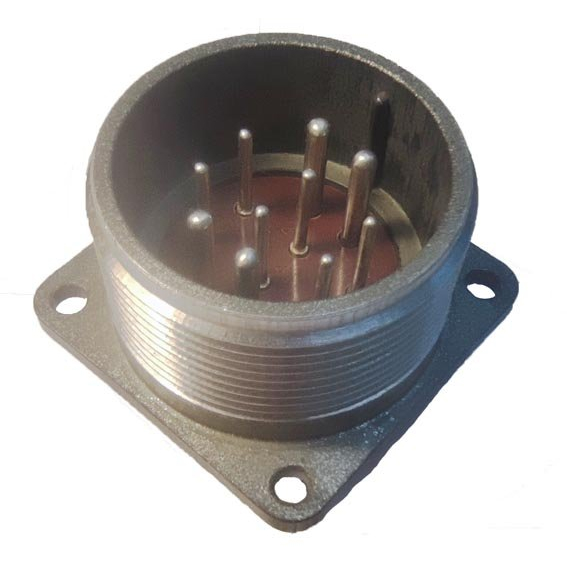

2РТТ32КПЭ10Ш15В — это низкочастотный цилиндрический разъём серии 2РТТ, кабельная вилка, предназначенная для замены разъёма типа ШР32П10ЭГ1 в существующих изделиях и жгутах.

Назначение и область применения

• Применяется в цепях постоянного и переменного тока частотой до нескольких мегагерц, для коммутации питания и сигналов.

• Используется в радиоэлектронной, промышленной и общей электротехнической аппаратуре, где требуются разъёмы повышенной надёжности и устойчивости к внешним воздействиям.

• Конструктивно рассчитан на ручное сочленение/расчленение с резьбовой фиксацией, что обеспечивает устойчивый контакт и защиту от вибраций.

Особенности конструкции

• Серия 2РТТ: теплостойкий, пылебрызгозащищённый, цилиндрический разъём нормальных габаритов.

• Корпус 32-го габарита (аналог типоразмера 32 у ШР), что обеспечивает механическую совместимость по посадочным размерам с ШР32.

• Обозначение «КПЭ» обычно говорит о кабельном исполнении с патрубком под кабель и вариантом для экранированного кабеля (буква «Э» — экранируемый патрубок), то есть предусмотрена возможность подключения оплётки/экрана.

• «Ш» в маркировке — вилка (штекерная часть), «Г» указывало бы на розетку.

• «10» — количество контактов, «15» — сочетание контактов (типоразмеры контактных штырей, как правило, комбинация контактов Ø1,5 и Ø2,5 мм, позволяющая разделить силовые и сигнальные цепи).

• «В» — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и условий эксплуатации.

Электрические характеристики (типовые для 2РТТ32 с сочетанием 15)

• Рабочее напряжение до порядка 700–850 В (амплитудное значение для переменного тока).

• Максимальный ток на один контакт: ориентировочно до 20 А для контактов Ø1,5 мм и до 35 А для Ø2,5 мм; суммарный ток по разъёму ограничен (обычно порядка 150–160 А).

• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегом (как правило, около 5000 МОм).

• Максимальная рабочая частота — до нескольких МГц (обычно до 3 МГц).

• Контакты, как правило, с серебряным покрытием, монтаж проводников — пайкой.

Механические и климатические параметры

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый, всеклиматический.

• Рабочий температурный диапазон обычно от примерно −60 до +100 °C.

• Разъём рассчитан на повышенную влажность (до 98% при +40 °C), пониженное давление (возможность работы при разрежении), а также воздействие вибрации и ударных нагрузок.

• Ресурс: ориентировочно не менее 500 механических сочленений/расчленений и не менее 1000 часов наработки при соблюдении условий эксплуатации.

Совместимость и замена ШР32П10ЭГ1

• Разъёмы 2РТТ конструктивно взаимосочленяемы с разъёмами серии ШР соответствующего типоразмера (в частности, 32-го), поэтому 2РТТ32КПЭ10Ш15В может использоваться как замена ШР32П10ЭГ1 при соблюдении сочетания контактов и схемы распайки.

• При замене необходимо проверить: соответствие количества и диаметра контактов, электрических параметров (ток/напряжение), схемы подключения, а также тип кабеля (экранированный/неэкранированный) и требования к экранированию.
