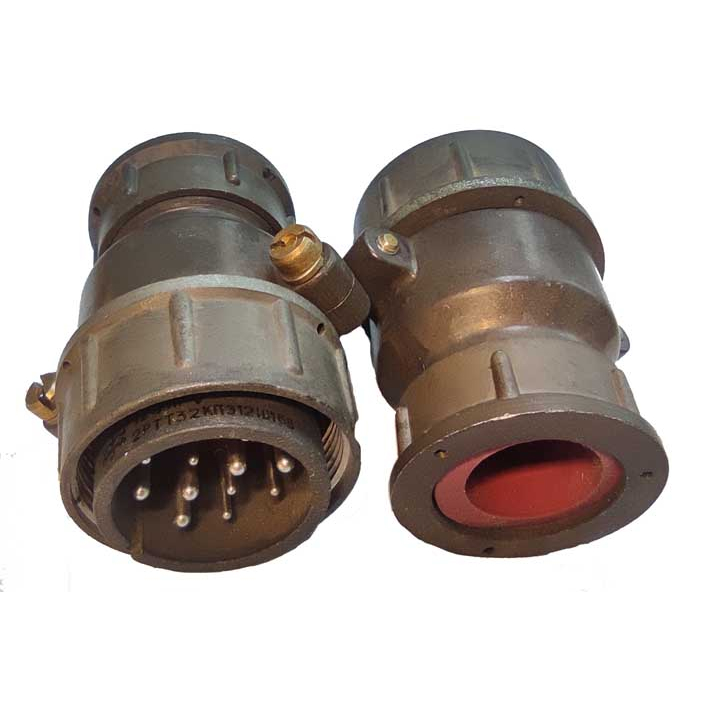

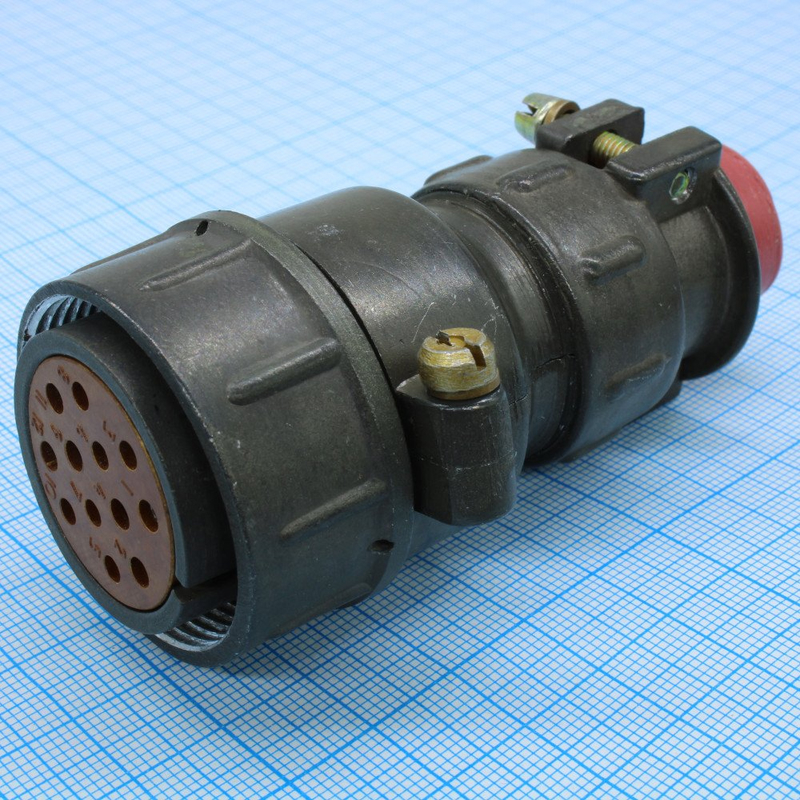

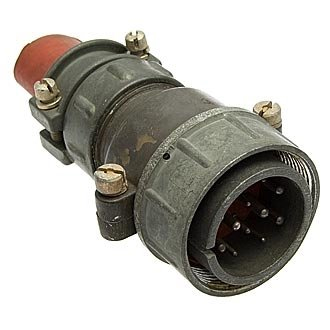

2РТТ32КПЭ12Ш16В Каскад (2024 г. ОТК) представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии 2РТТ с пылевлагозащитой.

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Используется во всеклиматическом исполнении для объемного монтажа пайкой.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный.
• Конструкция корпуса: Кабельная вилка, прямой патрубок, для экранированного кабеля.
• Материал корпуса: Алюминиевые сплавы с химическим никелевым или кадмиевым покрытием.
• Материал изолятора: Термореактивные пластмассы (например, АГ-4В, СН-380).
• Материал контактов: Латунь ЛС59-1 с покрытием серебром или золотом.
• Тип контактов: Штыревые (pin), диаметр 1,6 мм.
• Количество контактов: 12.
• Способ монтажа: Объемный монтаж пайкой.
• Рабочее напряжение: До 700 В (амплитудное значение).
• Рабочий ток на контакт: До 7 А (для контактов диаметром 1,6 мм).
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.
• Диапазон рабочих температур: От -60°C до +100°C.
• Повышенная относительная влажность: До 98% при +35°C.
• Атмосферное пониженное давление: До 2,67 кПа (20 мм рт. ст.).
• Механическая износостойкость (количество сочленений-расчленений): Не менее 500 циклов.
• Виброустойчивость: Выдерживает синусоидальную вибрацию до 5000 Гц с ускорением до 300 м/с².
• Ударопрочность: Выдерживает механический удар одиночного действия до 1000 м/с² и многократного действия до 150 м/с².
• Степень защиты: IP67 (в сочлененном состоянии, для пылевлагозащищенных исполнений).
• Климатическое исполнение: Всеклиматическое (В).

Области применения

• Авиационная и космическая техника (для сигнальных и низковольтных цепей).
• Радиотехническая и электронная аппаратура, требующая высокой надежности.
• Промышленное оборудование и автоматизированные системы управления (АСУ ТП) в агрессивных средах.
• Измерительная техника и контрольно-измерительные приборы.
• Наземный транспорт (железнодорожный, автомобильный) и морской транспорт.
• Специальная и военная техника, где требуется повышенная стойкость к внешним воздействиям.
• Системы связи и телекоммуникации.

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 32 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — для экранированного кабеля.

• 12 — число контактов.

• Ш — штыревые контакты (pin).

• 16 — диаметр контактов 1,6 мм.

• В — всеклиматическое исполнение.

Производитель — НПО «Каскад», ОТК 2024 г. указывает на техническую проверку качества выпуска той же серии.
