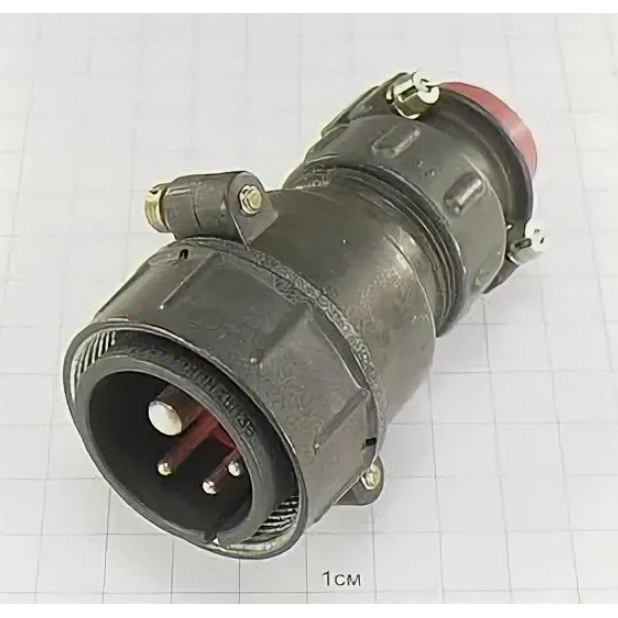

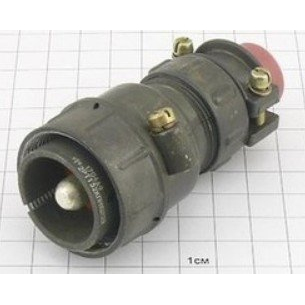

Соединитель 2РТТ32КПН10Г15В — это низкочастотный цилиндрический кабельный разъём российского производства (завод «Элекон»), относящийся к серии 2РТТ и предназначен для использования в электро‑ и радиоэлектронной аппаратуре, в том числе в изделиях с повышенными требованиями к надёжности.

Назначение и тип конструкции

Это розетка‑гнездо кабельного типа, которая состыковывается с вилками серии 2РТ‑А и ШР.
Разъём используется для коммутации силовых и низкочастотных цепей, применяется в промышленном оборудовании, военной и специальной технике.

Основные технические параметры

• Количество контактов: 10, с комбинацией 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм; контакты гнездовые, извлекаемые.

• Материал контактов — латунь с покрытием серебром; изолятор выполнен из карболита (фенопласт).

• Максимальное рабочее напряжение — до 850 В, максимальный ток на контакт:

  • 20 А для контактов Ø 1,5 мм;

  • 35 А для контактов Ø 2,5 мм;
    суммарный ток на разъём — до 160 А.

Конструкция и механические свойства

• Корпус — алюминиевый сплав А‑22, с оксидированным покрытием серого цвета; угловой кабельный корпус (патрубок «УН‑н» для неэкранированного кабеля).

• Материал корпуса изолятора — карболит, цвет изолятора — коричневый.

• Герметизации нет, но разъём обладает уплотнительной втулкой и рассчитан на использование в широком диапазоне температур и механических нагрузок.

Эксплуатационные условия

• Диапазон рабочих температур: от −60 до +100 °C, климатическое исполнение «В» — всеклиматическое (условия хранения и эксплуатации в широком диапазоне влажности и давления).

• Разъём рассчитан на 500 сочленений‑расчленений, минимальная наработка — 1000 часов.

• Выдерживает синусоидальную вибрацию до 30 g в диапазоне 1–5000 Гц, многократные удары до 150 g и однократные удары до 1000 g, что типично для бортовых и мобильных устройств.

Взаимозаменяемость и применение

• Разъём 2РТТ32КПН10Г15В взаимосочленяется с вилками 2РТ‑А и ШР, что обеспечивает совместимость с типовой низкочастотной соединительной арматурой.

• Часто используется в кабельных цепях там, где требуется надёжный силовой и низкочастотный контакт при относительно высоких токах, в том числе в энергетических и промышленных комплексах.
