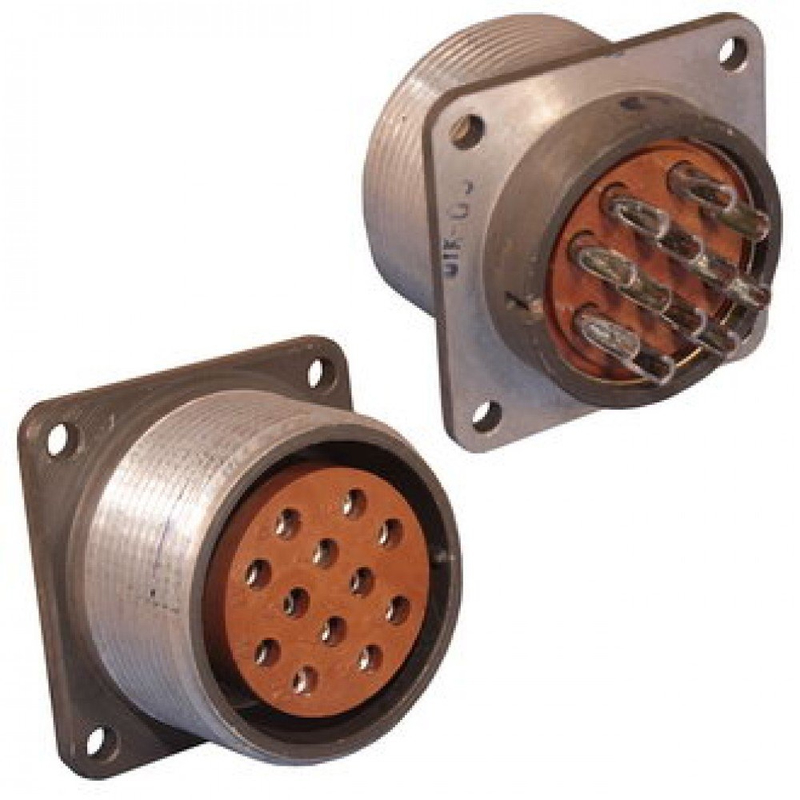

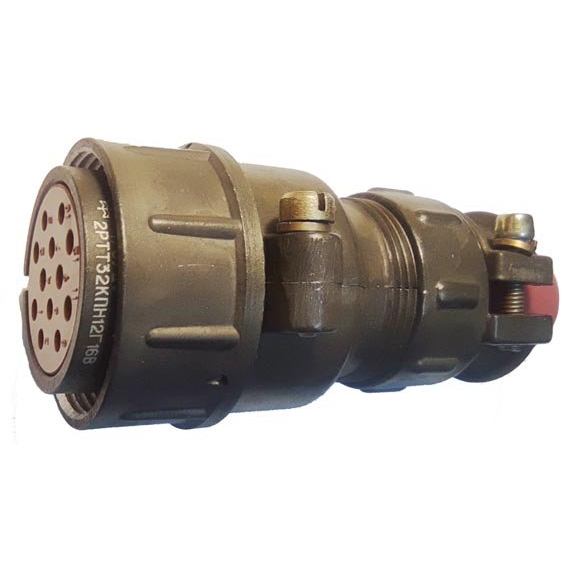

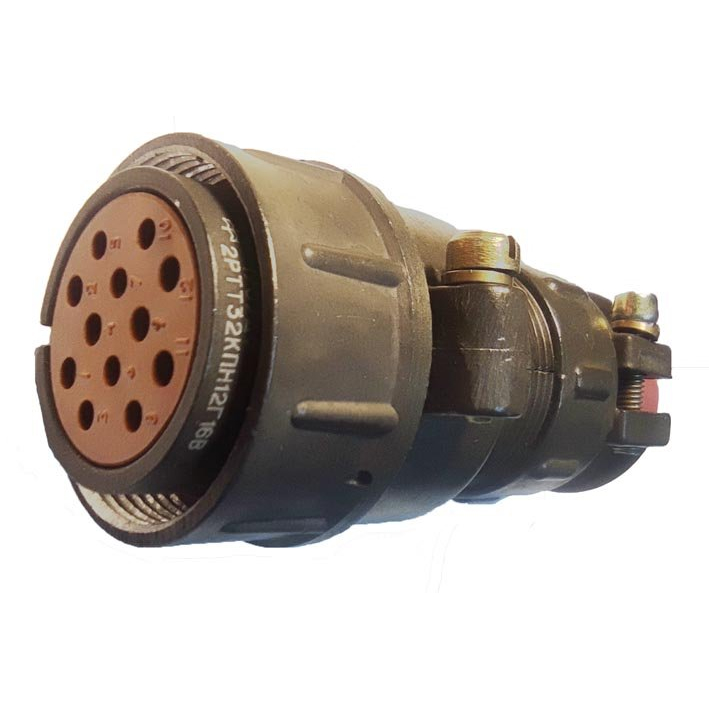

2РТТ32КПН12Г16В (Э) — это низкочастотный цилиндрический пылебрызгозащищённый соединитель с резьбовой фиксацией, предназначен в первую очередь для соединения электрических цепей в аппаратуре общего и специального назначения.

Основное назначение и тип

Соединитель относится к серии 2РТТ , теплостойким цилиндрическим разъёмам ручного соединения, рассчитанным на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Конструкция обеспечивает пылебрызгозащиту и предназначен для внешнего (объёмного) монтажа , с возможностью подключения неэкранированного кабеля через кабельную розетку.

Расшифровка обозначения (кратко)

• 2РТТ — тип разъёма (цилиндрический, низкочастотный, с резьбовым соединением).

• 32 — условный размер корпуса (диаметр‑габарит).

• КПН —кабельная розетка с прямым патрубком и пылебрызгозащитным исполнением.

• 12Г16 — содержит 12 контактов типа «Г» (штыревые или гнёздовые, в зависимости от контрагента), с диаметром контактов, как правило, 1,5–2,5 мм.

• В — всеклиматическое исполнение, рассчитано на широкий температурный диапазон и повышенную влажность.

Ключевые технические характеристики

• Максимальное рабочее напряжение (амплитудное) — до 850 В .

• Максимальная рабочая частота —до 3 МГц .

• Диапазон температур окружающей среды — примерно от −60 до +100 °C , допускается перегрев контактов при смене температур.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм .

• Механическая стойкость — рассчитан на значительные вибрации (частоты до нескольких килогерц) и ударные нагрузки, количество сочленений‑расчленений — порядка 500 циклов , минимальная наработка —1000 часов , срок сохраняемости — до 15 лет .

Особенности применения

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре , в том числе в условиях повышенной влажности, пыли и перепадов температуры, где требуется надёжное, но не полностью герметичное соединение цепей.
За счёт всеклиматического исполнения и хорошей виброустойчивости его часто используют в промышленной автоматике, стационарных и мобильных установках, где не требуется вакуум‑ или гермоверсия.
