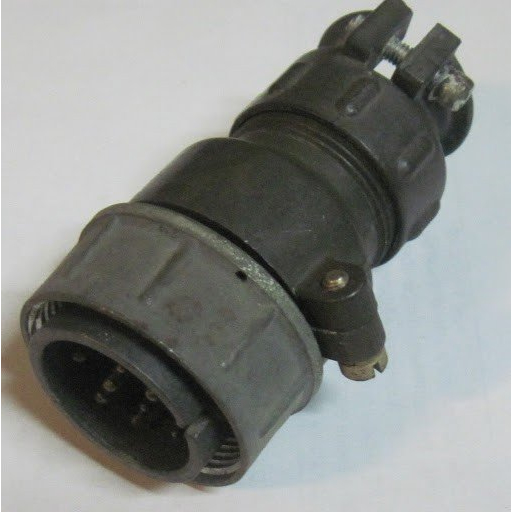

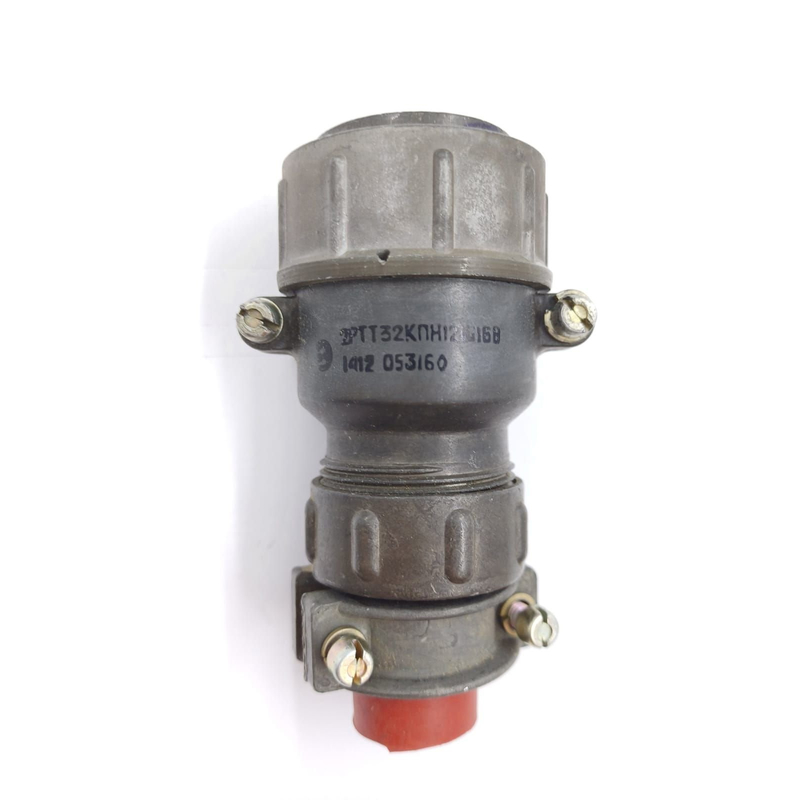

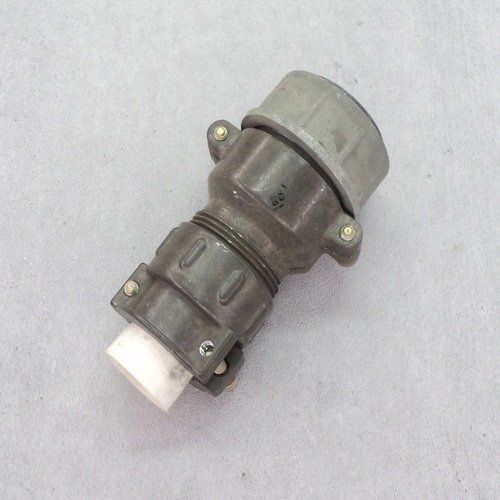

2РТТ32КПН12Ш16В — это кабельная вилка из серии цилиндрических теплостойких пылебрызгозащищенных разъемов 2РТТ, предназначенная для надежного соединения электрических цепей. Она используется во внутренних объемных монтажах для работы с токами до 200 А на контакт и напряжением до 700 В (амплитудное значение 850 В) при частоте до 3 МГц.

Назначение

Разъемы серии 2РТТ применяются в цепях постоянного и переменного тока, где требуется защита от пыли и брызг, а также устойчивость к высоким температурам. Эта вилка подходит для неэкранированного кабеля с прямым патрубком и гайкой, обеспечивая резьбовое сочленение с одношпоночной поляризацией корпусов.

Технические характеристики

Соединитель рассчитан на 12 контактов: шесть диаметром 1,5 мм (ток до 20 А на контакт) и шесть диаметром 2,5 мм (ток до 35 А на контакт), общая нагрузка до 210 А.

• Максимальное напряжение: 700–850 В.

• Рабочая температура: от -60 до +100°C (или до +180°C в зависимости от исполнения).

• Сопротивление контактов: до 2,5 мОм (для Ø1,5 мм), до 1,0 мОм (для Ø2,5 мм); изоляции — не менее 1000–5000 МОм.

• Монтаж: пайка, внутренний, всеклиматическое исполнение по ТУ ГЕ0.364.120.

Расшифровка обозначения

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов.
32 — условный размер корпуса.
КПН — кабельная вилка с прямым патрубком для неэкранированного кабеля.
12 — 12 контактов.
Ш — вилка (Ш).
16 — сочетание контактов (6×Ø1,5 + 6×Ø2,5 мм).
В — всеклиматическое исполнение.

Замена ШР32П12НГ1

2РТТ32КПН12Ш16В выступает прямой заменой для вилки ШР32П12НГ1, предлагая аналогичные характеристики по количеству и типам контактов, но с улучшенной теплостойкостью и пылебрызгозащитой. Покрытие контактов — серебро, что обеспечивает низкое сопротивление и надежность при многократных соединениях-расчленениях (не менее 500 циклов).
