СШР28П4ЭГ8 ВИЛКА — это низкочастотный цилиндрический кабельный разъём‑вилка, входящий в серию СШР и предназначенный для соединения электрических цепей постоянного и переменного тока в различных промышленных и электротехнических устройствах.

• Буквенно‑цифровое обозначение расшифровывается так:

  • «СШР» — серия цилиндрических низкочастотных соединителей;

  • «28» — условный размер корпуса;

  • «П» — конструктивное исполнение с прямым патрубком;

  • «4» — количество контактов в вилке;

  • «Э» — тип гайки патрубка для экранированного кабеля;

  • «Г8» — вилка с определённым сочетанием контактов «8».

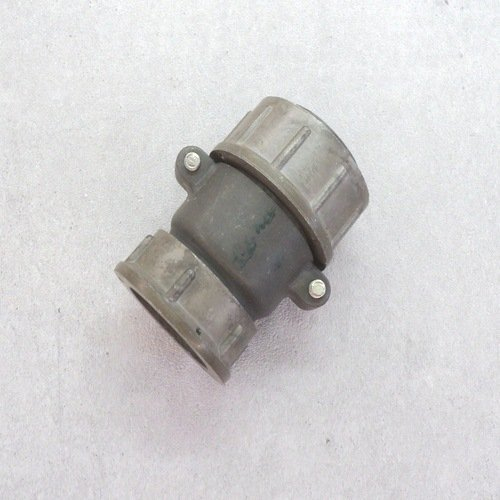

Разъём выполнен в виде цилиндрической металлической вилки с прямым патрубком, в котором размещаются четыре контакта диаметром 2,5 мм, и предназначен для присоединения экранированного кабеля.

• Количество контактов: 4 шт., диаметр контакта 2,5 мм.

• Максимальный ток на один контакт — порядка 25 А, суммарный рабочий ток разъёма — до 100 А.

• Максимальное рабочее напряжение постоянного тока — до 850 В; разъём может использоваться в цепях переменного тока с частотой до нескольких мегагерц.

• Сопротивление контактов не превышает примерно 1–1,3 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Климатическое исполнение — УХЛ, то есть для умеренного и холодного климата, разъём может применяться как внутри помещений, так и наружу при дополнительной защите от пыли и влаги.

• Рабочий диапазон температур обычно составляет примерно от –60 °C до +85 °C, относительная влажность до 98% при 25 °C.

• Соединитель рассчитан на многократное сочленение‑расчленение (до порядка 500 циклов), имеет высокую механическую и вибрационную стойкость, а также большой срок сохраняемости — порядка 25 лет.

• Разъём устойчив к синусоидальной вибрации в широком диапазоне частот (от 1 до 5000 Гц) с ускорением до 300 м/с² (примерно 30 g).

• Способен выдерживать одиночные механические удары с ускорением до нескольких тысяч м/с², а также многократные удары с меньшим, но значительным ускорением; это делает его пригодным для применения в вибро‑ и ударонагруженных устройствах.
