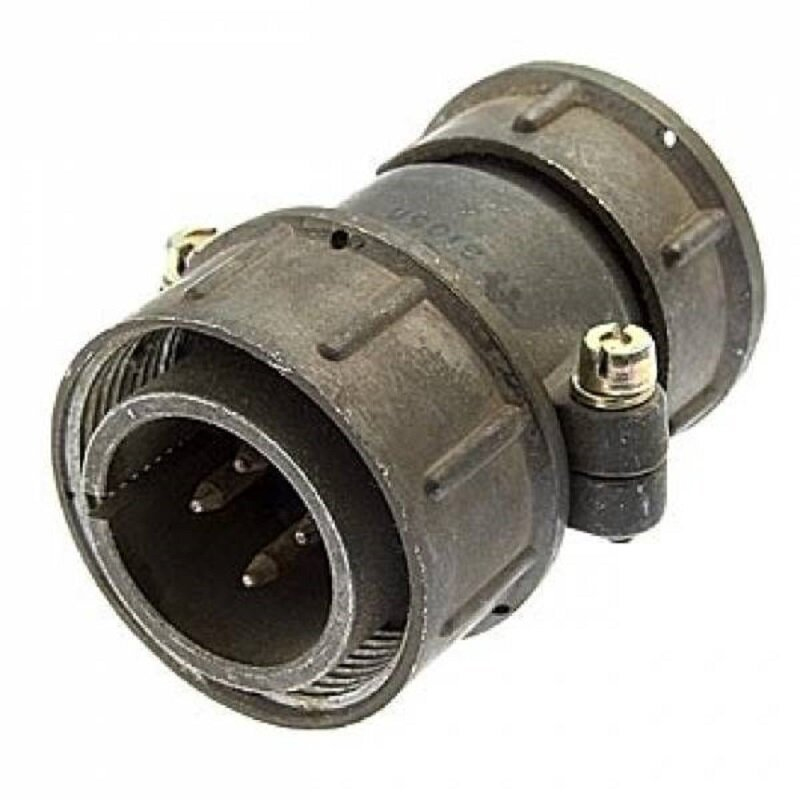

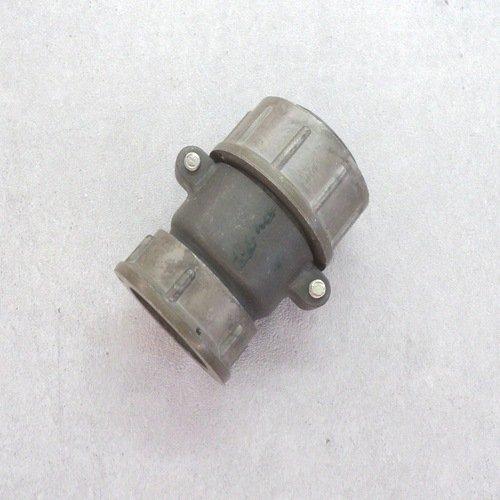

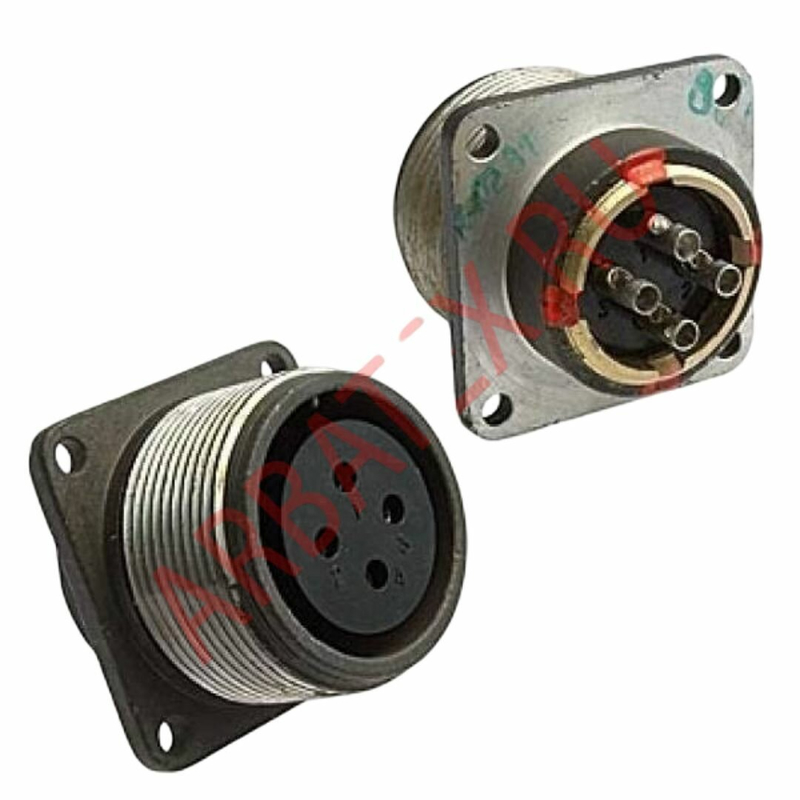

СШР28П4ЭГ8 «Вилка кабельная» — цилиндрический негерметичный электрический соединитель российского производства, относящийся к серии СШР (Соединитель со штырь‑розетка).

Назначение и область применения

Соединитель предназначен для подключения электрических цепей постоянного и переменного тока (до нескольких МГц) в составе радио‑ и электронной аппаратуры, в том числе в условиях повышенной вибрации и ударных нагрузок. Чаще используется как кабельный разъём для силовых и сигналов средней мощности в промышленной и специальной технике.

Расшифровка обозначения

• СШР — серия соединителя со штырь‑розеточным контактным полем.

• 28 — условный размер корпуса (наружный диаметр около 38 мм).

• П — конструктив с прямым патрубком (кожухом).

• 4Э — 4 контакта, тип экранирования под экранированный кабель.

• Г8 — вилка, сочетание контактов 8 (4 круглых штыря ø2,5 мм).

Основные электрические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В постоянного и переменного тока.

• Максимальный рабочий ток на один контакт — до 25 А, суммарный ток по всем контактам — порядка 100 А.

• Сопротивление контактов — не более 1–1,3 мОм на контакт, что обеспечивает низкие потери и нагрев.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструктив и материалы

• Контакты: штыри диаметром 2,5 мм, материал — латунь с серебряным покрытием.

• Корпус: алюминиевый сплав А‑22, оксидированный, серого цвета, с прямым патрубком.

• Гайка патрубка: для экранированного кабеля, обеспечивает захват и заземление экрана.

• Патрубок прямой, разъём — кабельный, с ориентацией по пазу/шпонке.

Условия эксплуатации и надёжность

• Климатическое исполнение — УХЛ (умеренно‑холодный, для работы как в помещениях, так и на открытом воздухе при защите от пыли и воды).

• Диапазон рабочих температур — примерно от −60 до +85 °C.

• Вибрация: устойчивость к синусоидальной вибрации с ускорением до ≈30 g в широком диапазоне частот.

• Уда
