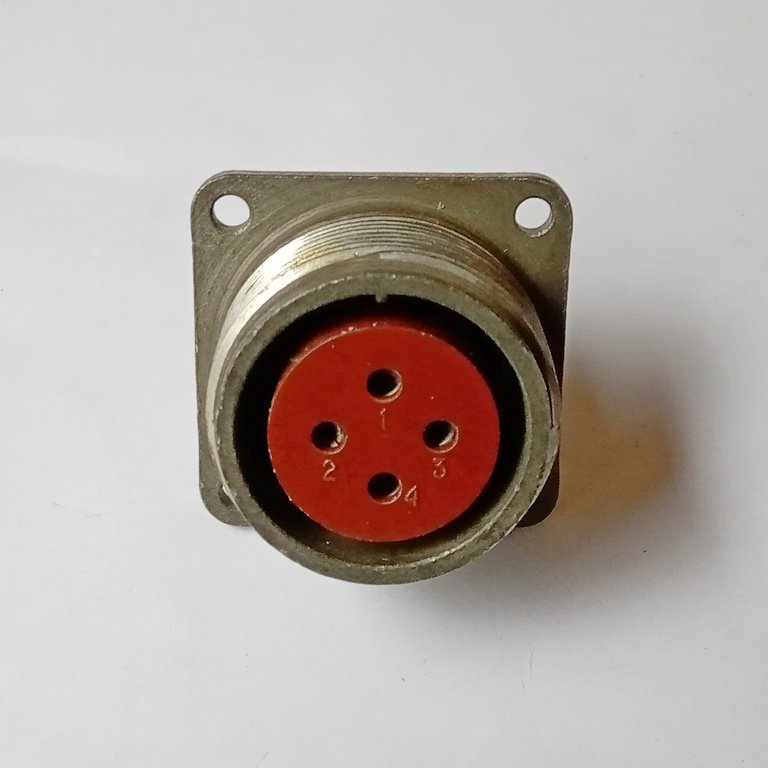

СШР28П4ЭГ8 — это низкочастотный цилиндрический электрический разъем типа «вилка» из серии СШР, предназначен для соединения и разъединения цепей в радиоэлектронной аппаратуре общего и специального назначения.

• СШР — серия соединителя (СШРГ, СШРБ и др.).

• 28 — условный размер корпуса (диаметр резьбовой гайки порядка 28 мм).

• П — конструктив с прямым патрубком (кабельный кабельный выход).

• 4 — количество контактов в соединителе.

• Э — патрубок для экранированного кабеля (с экранировочной гильзой).

• Г — вилка (кабельная часть), противоположная блочной розетке СШР28…8.

• 8 — типоразмерное сочетание контактов (в данном случае 4 контакта диаметром 2,5 мм).

• Рабочий ток на контакт порядка 20–25 А, максимальный ток на разъем — до 50–100 А в зависимости от условий эксплуатации.

• Максимальное рабочее напряжение переменного и постоянного тока — до примерно 850 В.

• Сопротивление контактов обычно не превышает 1 мОм на контакт, что обеспечивает низкие потери и нагрев.

• Соединитель рассчитан на работу в диапазоне температур примерно от −60 до +85 °C, с допустимой относительной влажностью до 98% при 25 °C.

• Устойчив к вибрации: синусоидальная вибрация до ускорений порядка 300 м/с² (≈30 g) в диапазоне частот 5–2000 Гц.

• Способен выдерживать кратковременные механические удары с ускорением до нескольких тысяч м/с² (единичный удар порядка 5000–10 000 м/с²).

• Ресурс — порядка нескольких сотен сочленений–расчленений (около 500 циклов), при минимальной наработке более 1000 часов.

• Вилка монтируется на кабель с экранированной оплеткой; резьба патрубка обеспечивает герметичный и надежный зажим экрана.

• Такие разъемы часто используются для внутриблочных и межблочных соединений в радиоэлектронной аппаратуре, включая блочные и приборные конструкции.

• Вилка СШР28П4ЭГ8 взаимосочленяется с соответствующими блочными розетками серии СШР (например, СШР28…8), обеспечивая надежный электрический и механический контакт.
