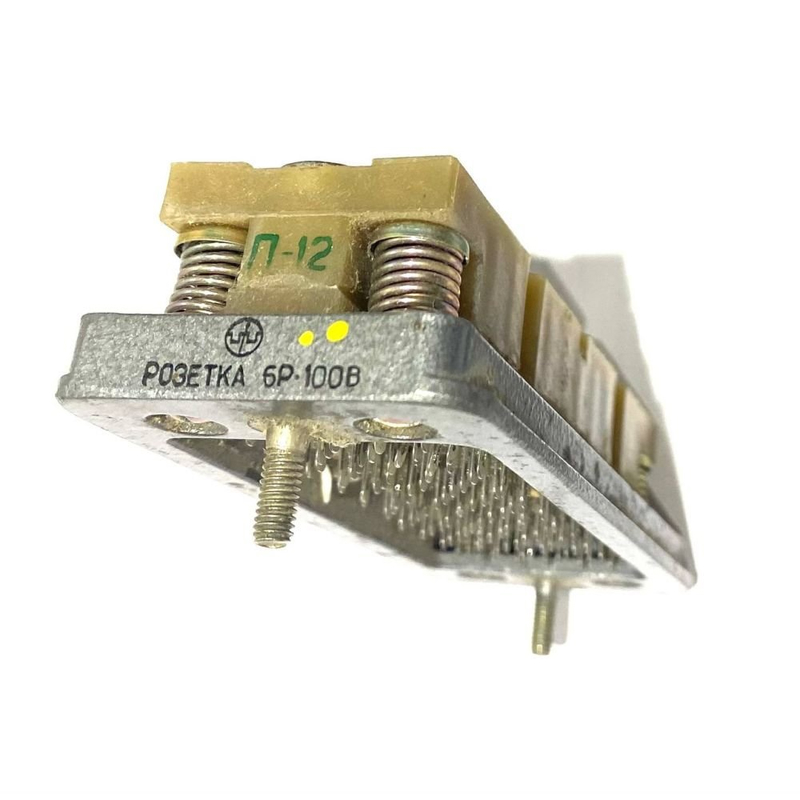

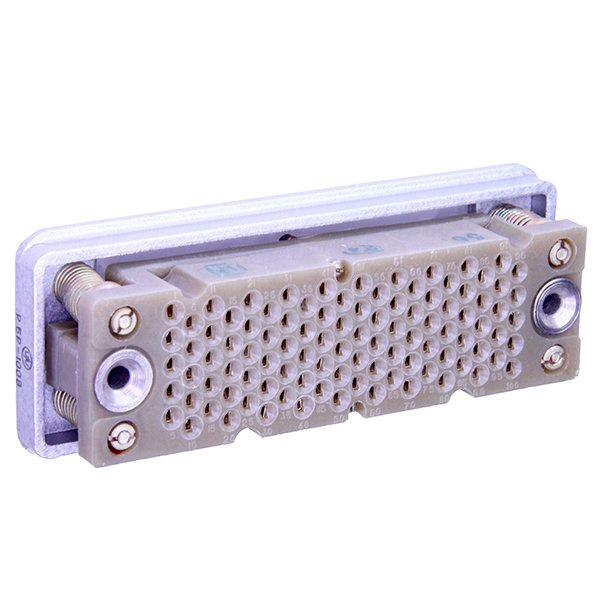

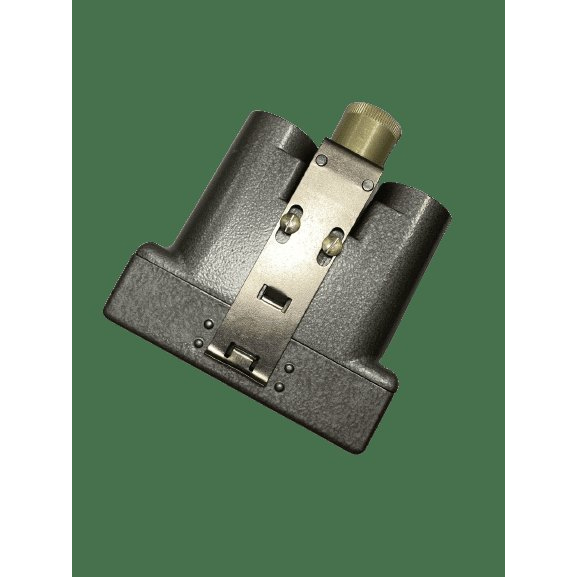

6Р-100В — это блочная прямоугольная низкочастотная розетка серии 6Р, рассчитанная на работу в цепях постоянного, переменного и импульсного тока. У неё 100 контактов, серебряное покрытие контактов и врубное сочленение; обычно её используют в аппаратуре, где нужен плотный и надёжный многоконтактный разъём.

Назначение

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре, а также в других устройствах, где требуется соединение большого числа цепей в одном разъёме. Серия 6Р относится к прямоугольным низкочастотным соединителям, поэтому она подходит не для силовых линий, а для сигнальных и управляющих цепей.

Основные параметры

• Количество контактов: 100.

• Рабочий ток на контакт: до 2 А.

• Рабочее напряжение: до 115 В амплитудного значения.

• Сопротивление контактов: не более 15 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Емкость между соединительными контактами: не более 6 пФ.

• Прочность изоляции: 500 В амплитудного значения.

Конструкция

Это блочная розетка с панельным монтажом и пайкой выводов. В описаниях встречается пластмассовый изолятор, ножевые гнездовые контакты и ориентация по выступу и пазу, чтобы исключить неправильное сочленение. Для этой модификации также указывается ресурс порядка 500 циклов сочленения-расчленения и минимальная наработка 1500 часов.

Условия работы

Изделие обычно относится к климатическому исполнению УХЛ и рассчитано на широкий диапазон температур, примерно от -60 до +85 °C. В источниках также указана стойкость к вибрации и высокой влажности, что делает разъём подходящим для достаточно жёстких условий эксплуатации.

Что означает маркировка

Обозначение 6Р-100В обычно расшифровывают так: 6Р — тип соединителя, 100 — число контактов, В — серебряное покрытие контактов. Если в маркировке встречается запись вроде «6Р-100В, розетка блочная», это как раз указывает на блочную розеточную часть соединителя.

Практически

Если вам нужен этот разъём для подбора пары, важно сверять не только число контактов, но и исполнение сочленения, тип монтажа и покрытие контактов. У 6Р-100В встречаются близкие варианты в серии 6Р, поэтому по фото или маркировке можно легко ошибиться без сверки по ТУ и конструкции.
