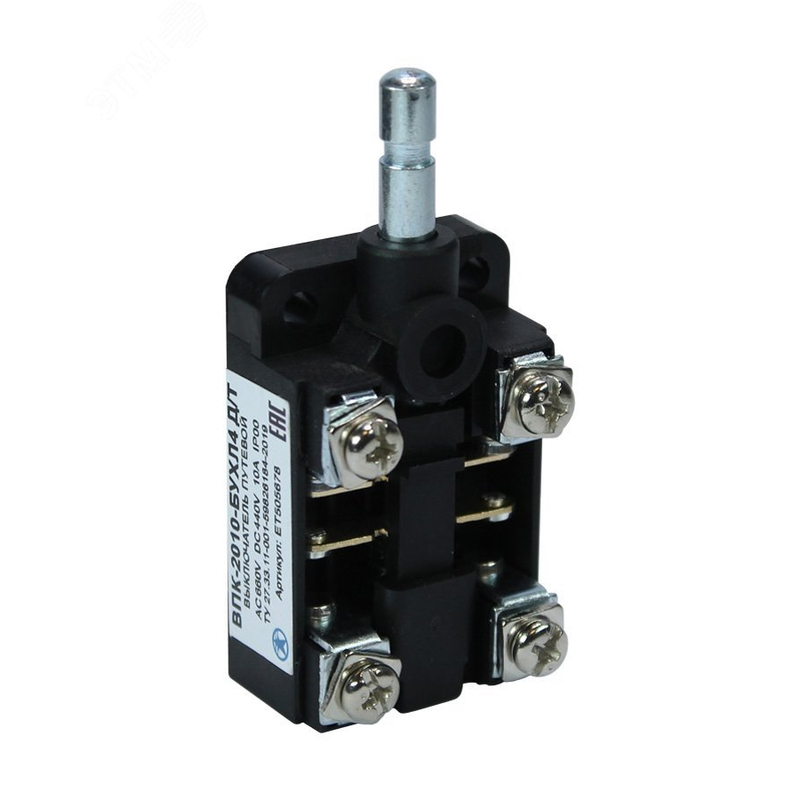

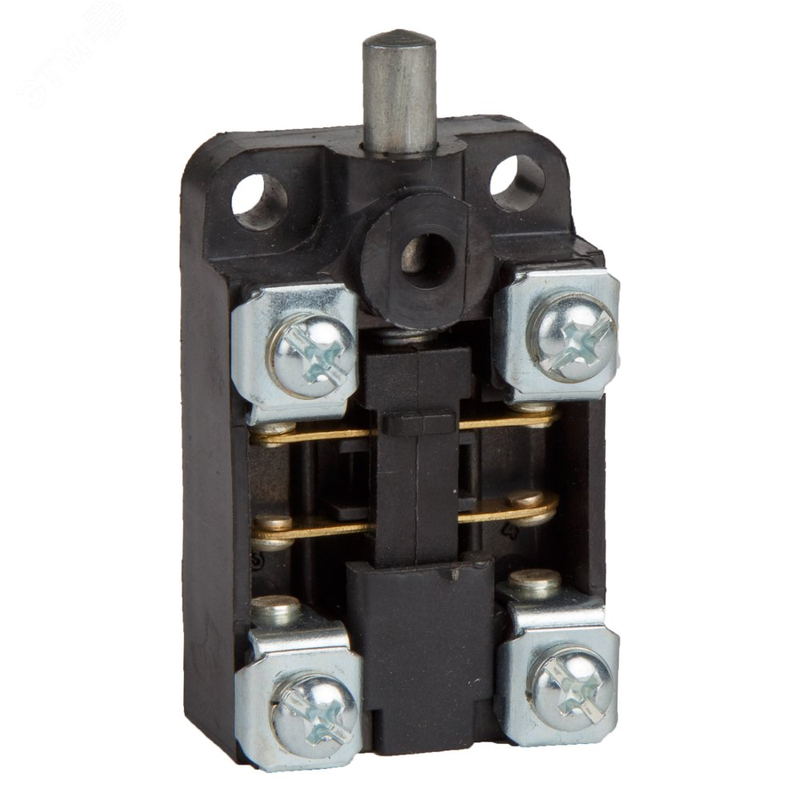

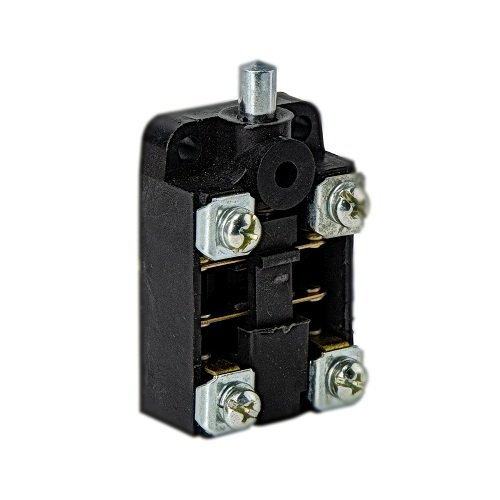

ВПК‑2010Б УХЛ4 — это путевой (концевой) выключатель серии ВПК, предназначен для коммутации цепей управления переменного и постоянного тока в различных промышленных механизмах и станках. Он устанавливается на пути движения подвижных узлов (заслонки, двери, поршни, тележки и т.п.) и срабатывает при контакте с упором, фиксируя их положение в пространстве.

Основные параметры и конструкция

• Климатическое исполнение УХЛ4 означает, что аппарат рассчитан на эксплуатацию в умеренном и холодном климате, в помещениях с ограниченным воздействием внешних факторов (температура, влажность, загрязнения).

• Корпус обычно выполнен из пластмассы или металла (в зависимости от производителя), степень защиты IP00 — без защиты от пыли и воды, монтируется внутри защитных кожухов или шкафов.

• Тип контактов: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) контакт, 2 полюса, что позволяет использовать его в типовых схемах блокировки, сигнализации и реверса приводов.

Электрические режимы и нагрузки

• Номинальный рабочий ток обычно 10 А при переменном токе в цепях управления, напряжение до 660 В переменного тока частотой 50/60 Гц и до 440 В постоянного тока (в зависимости от конкретной модификации).

• Выключатель выполнен по ГОСТ 30011.5.1 и рассчитан на большую коммутационную износостойкость (до порядка 2,5–4 млн циклов), что делает его пригодным для ответственных механизмов с частыми включениями‑отключениями.

Тип привода и монтаж

• Модификация ВПК‑2010Б имеет привод толкателя (шток/прямой роликовый толкатель), который срабатывает при осевом нажатии упора объекта. Встречаются варианты с коротким и удлинённым штоком под разные габариты механизмов.

• Крепится на монтажную плату или непосредственно на металлоконструкции, подключение — через винтовые зажимы, габаритные размеры порядка 32×70×23 мм (точные значения зависят от производителя).
