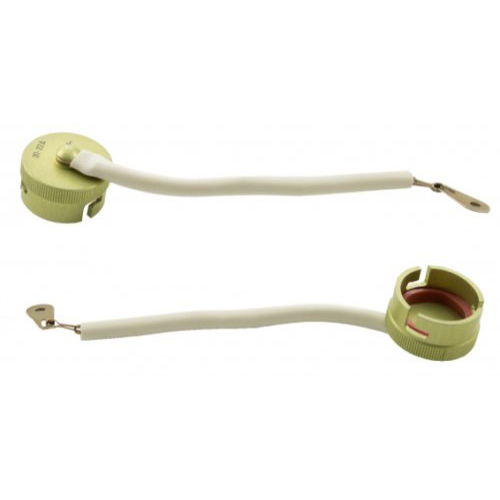

Заглушка ЭК‑22 «ОТК» производства Элекон (или соответствующего завода ОТК) относится к типуэксплуатационных заглушек для кабельной части соединителя ОНЦ‑БС/ОНЦ‑БМ и используется для защиты незадействованных контактных узлов и резьбовых элементов от пыли, влаги, брызг и механических повреждений в процессе эксплуатации и хранения.

• ЭК‑22 :

  • «Э» – эксплуатационная заглушка;

  • «К» – устанавливается на кабельную часть соединителя;

  • «ОНЦ‑БС/ОНЦ‑БМ» – тип цилиндрического соединителя, для которого предназначена заглушка;

  • «22» – условный размер (диаметральный ряд, соответствующий габариту соединителя).

Заглушка ЭК‑ОНЦ‑22 устанавливается вместо ответной части (винтовки) соединителя, когда разъём не используется, чтобы:

• предотвратить попадание пыли и влаги в контактное гнездо;

• защитить штырьковые или розеточные контакты от повреждений и загрязнений;

• обеспечить сохранение герметичности и электрических характеристик трассы до момента включения в работу.

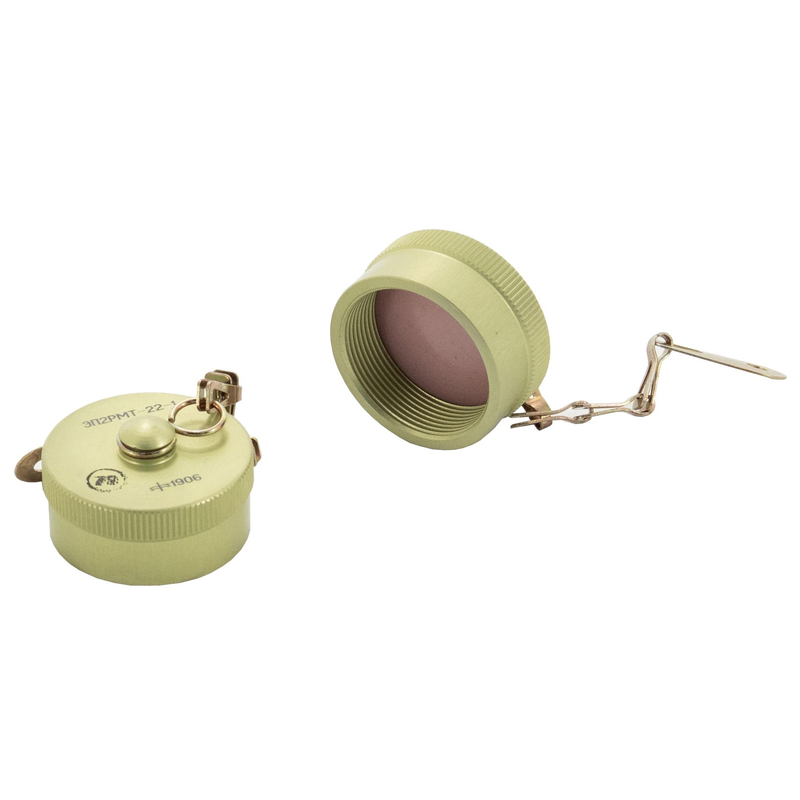

Заглушка изготавливается в виде металлического (алюминиевого или биметаллического) корпуса с уплотнительным элементом, резьбой и фиксацией, обеспечивающими:

• быстрое и надёжное ввинчивание в резьбу кабельной части ОНЦ‑БС/ОНЦ‑БМ;

• герметичность по пыли и брызгам (в соответствии с техническими условиями АШДК.434410.088 ТУ);

• типоразмерный ряд, в котором 22‑й размер соответствует диаметру резьбы около 24 мм и длине заглушки около 17 мм.

Изделие изготавливается потехническим условиям АШДК.434410.088 ТУ , ориентировано на применение в электро-, радио- и контрольно‑измерительной аппаратуре, включая промышленные и военно‑промышленные комплексы. Заглушка рассчитана на диапазон температур и влажность, предусмотренные для соответствующих соединителей ОНЦ‑БС/ОНЦ‑БМ, при соблюдении правил монтажа, хранения и транспортировки, указанных в эксплуатационной документации.
