П2Кн2В (5) Смоленский завод

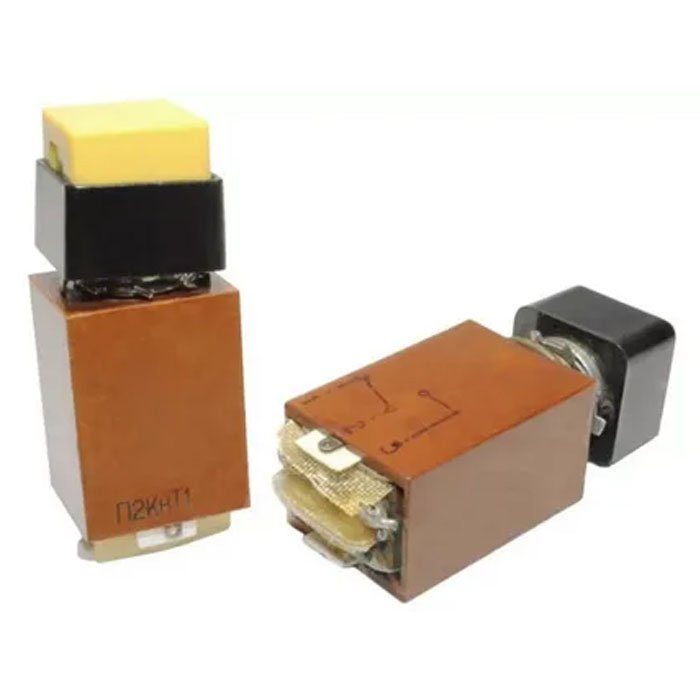

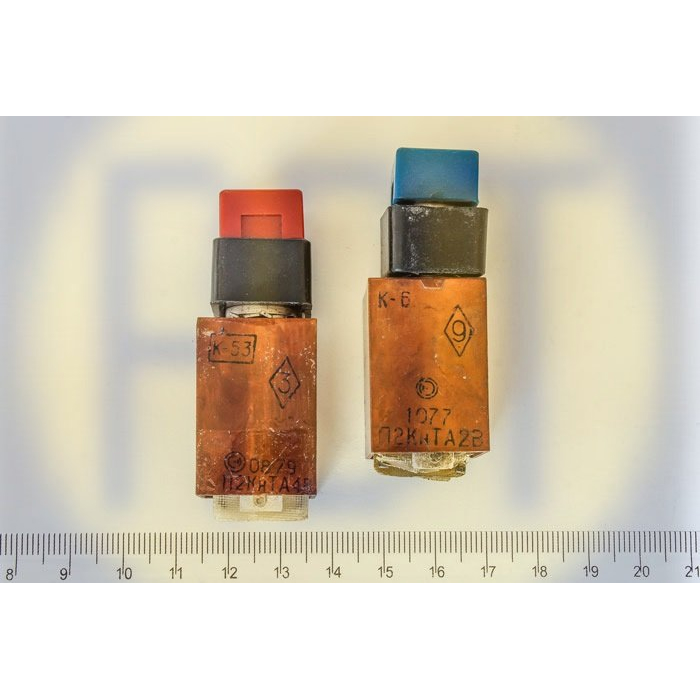

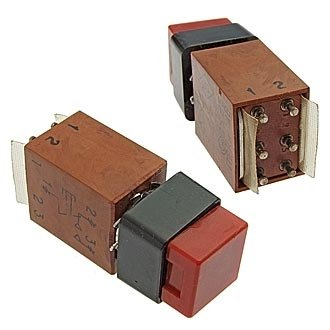

П2Кн2В (5) – это малогабаритный кнопочный переключатель без фиксации, выпускаемый Смоленским заводом радиоизмерительных приборов (Смоленский завод) по техническим условиям ОЮО.360.049 ТУ, в одном из вариантов исполнения «5».

Назначение и область применения

П2Кн2В относится к серии П2Кн и предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, измерительных и контрольно‑измерительных приборах, а также в промышленном оборудовании. Как правило, используется в низковольтных схемах, в том числе в аппаратуре с требованием к компактности и надежности коммутации.

Конструкция и тип контакта

Это кнопочный переключатель без фиксации (моментальный), без встроенной световой сигнализации. Серия П2Кн имеет контакты с малым переходным сопротивлением (не более 0,05 Ом), что обеспечивает низкие потери мощности и высокую надежность коммутации в сигнальных и цифровых цепях.

Электрические и механические параметры

• Коммутирует цепи постоянного и переменного тока, включая высокочастотные цепи до десятков мегагерц в зависимости от конкретного исполнения в серии.

• Сопротивление изоляции между контактами и корпусом – не менее 1000 МОм, электрическая прочность изоляции – порядка 750 В эффективного значения напряжения переменного тока.

• Усилие переключения при прямом срабатывании обычно лежит в диапазоне 15–45 Н (примерно 1,5–4,5 кгс), а рабочий ход приводного элемента составляет 2,5–5,0 мм для базовых исполнений П2Кн.

Климатические условия и ресурс

Переключатели П2Кн выпускаются с климатическим исполнением «В» (общего назначения по условиям ГОСТ), допускают работу в диапазоне температур от примерно −40…−45 °C до +55 °C при приемке «СКК» и расширенный диапазон для изделий категории качества «ВП». Гарантийный срок хранения и наработки для изделий этой серии обычно составляет десятки тысяч часов, а гарантийный срок хранения – до 10–15 лет с даты изготовления в зависимости от конкретной редакции ТУ.

Особенности исполнения «5»

Исполнение «5» в обозначении П2Кн2В (5) относится к конкретному варианту конструкции, монтажного исполнения или контактной группы, принятому на Смоленском заводе по ОЮО.360.049 ТУ; в открытых источниках обычно без расшифровки буквы «5», но она задает тип контактной коммутации (например, количество групп размыкания/замыкания) и габариты или способ монтажа (печатный или объемный). Масса единицы изделия П2Кн2В порядка 40 г, что подчеркивает его малогабаритность и пригодность для компактных плат.
