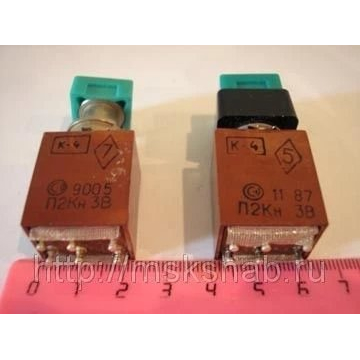

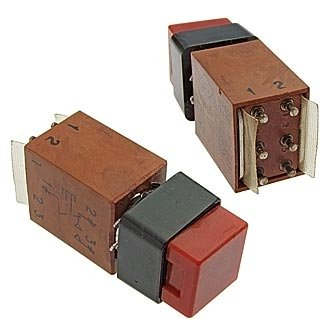

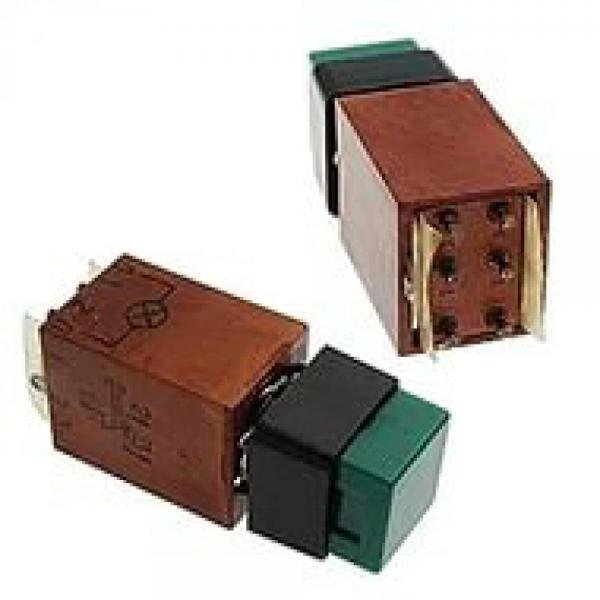

П2Кн3В (5) Смоленский завод

Переключатель П2Кн3В (5) — это кнопочный микропереключатель, выпускаемый Смоленским заводом (Смоленский электромеханический завод, СЭМЗ‑РЭЛСиС и др. производители по ОЮО.360.049 ТУ). Он относится к серии П2Кн и предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, устройствах автоматики, контрольно‑измерительных приборах и промышленном оборудовании.

Общее назначение и область применения

П2Кн3В используется для замыкания и размыкания электрических цепей с низкими уровнями токов и напряжений, часто в составе плат печатного монтажа. Применяется в радио‑ и электронной аппаратуре, измерительных приборах, станках и других устройствах, где требуется надежная и компактная кнопочная коммутация.

Конструкция и климатическое исполнение

Конструктивно это малогабаритный переключатель с кнопочным органом управления, обычно без фиксации положения (кнопка возвращается в исходное состояние при отпускании). Климатическое исполнение — “В” (соответствует умеренному и холодному климату, в том числе при работе при температурах до примерно −40…+55 °С в массовых вариантах, а более жесткие модификации допускают −60…+70…+85 °С).

Электрические параметры и надежность

Для серии П2Кн типичны:

• сопротивление электрического контакта не более 0,05 Ом;

• сопротивление изоляции не менее 1 000 МОм;

• электрическая прочность изоляции около 750 В эффективного значения;

• усилие переключения обычно в диапазоне 15–45 Н (1,5–4,5 кгс).

Надежность обеспечивается высокой наработкой (тысячи часов работы) и длительным гарантийным сроком от изготовления (до нескольких лет в зависимости от категории качества).

Особенности П2Кн3В (5)

Обозначение “3В” указывает на конкретное исполнение по числу и схеме контактов (групп коммутации) и типу клемм/выводов, а “5” — на вариацию исполнения кнопки или цвета/формы элемента (чаще всего это цвет маркировки или тип кнопочного элемента). Монтаж выполняется как объемным способом, так и в печатные платы через выводы, что удобно для серийного монтажа.
