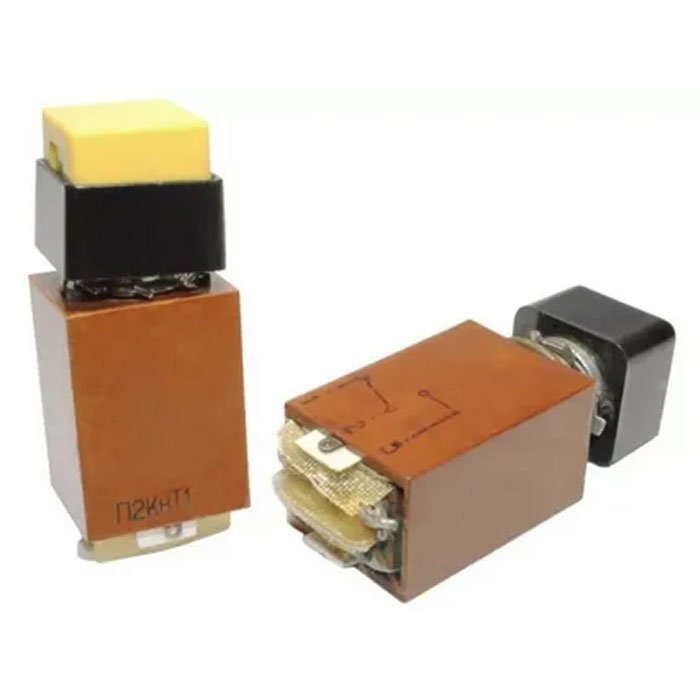

П2КнТ1В (5) Смоленский завод

ПереключательП2КнТ1В (5) — это кнопочный переключатель российского производства, выпускаемый на Смоленском радиодетальном предприятии (Смоленский завод радиодеталей / НПО «ФЕНИКС» и др.), предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленной автоматике.

Назначение и область применения

Изделие относится к типу кнопочных переключателей П2КнТ и используется для ручного включения/отключения цепей низкого и среднего уровня мощности, а также для переключения режимов работы оборудования. Применяется в радиоэлектронных приборах, контрольно‑измерительных устройствах, панелях управления и других промышленных изделиях.

Климатическое исполнение и условия эксплуатации

Климатическое исполнение обозначения«В» относится к всеклиматическому исполнению, что подразумевает возможность работы в широком диапазоне температур и влажности, включая умеренный и частично холодный климат. Для переключателей серии П2КнТ типовой рабочий диапазон температур составляет примерно от −60 °C до +70 °C, что делает их пригодными для условий производственных помещений, энергетики и транспорта.

Конструктивные и электрические параметры

Переключатель имеетплоскую кнопку‑толкатель , усилие переключения у изделий типа П2КнТ обычно лежит в диапазоне примерно15–45 Н (примерно 1,5–4,5 кгс), что обеспечивает надежное срабатывание при ручном управлении.
Рабочий ход приводного элемента для П2КнТ составляет около2,5–5 мм , что характерно для компактных кнопочных переключателей.

По электрическим характеристикам такие переключатели обладают крайне низким сопротивлением контакта — не более0,05 Ом , высоким сопротивлением изоляции — не менее1000 МОм , а также достаточной электрической прочностью изоляции порядка750 В эффективного переменного напряжения , что обеспечивает надежную работу в цепях низких и средних напряжений.

Особенности исполнения («5»)

Символ«5» в обозначении обычно указывает на конкретныйвид приемки илиуровень качества/категорию (например, военная приемка или особая категория), на что обычно ссылается нормативная документация завода‑изготовителя. Такие изделия проходят более строгий контроль и могут применяться в технике, где требуется повышенная надежность и стабильность параметров.
