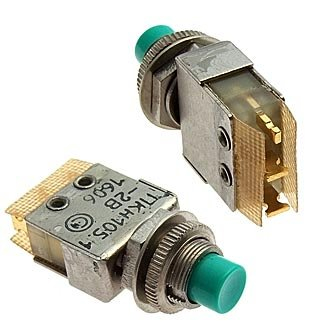

ПКН105.2-8В (5) Смоленский завод

ПКН105.2‑8В «5» — это кнопочный переключатель, выпускаемый на Смоленском заводе (в документации часто указывается как производство «НИИРК» / «Криптон», по ТУ АГ0.360.034). Он относится к ряду ПКн105 и предназначен для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре специального назначения.

Обозначение и исполнение

Индекс «5» в обозначении указывает на категорию качества «ВП» (высокая надежность), а буква «В» — всеклиматическое исполнение, предназначенное для работы в широком диапазоне температур и повышенной влажности. Цифра «8» означает двухполюсное исполнение с синей кнопкой, а маркировка «ПКн105.2‑8В» соответствует тому же типу кнопочного переключателя, но с учетом конкретной модификации по рабочей серии.

Электрические параметры

ПКН105.2‑8В рассчитан на коммутацию токов диапазона порядка10−6–4А при постоянном и переменном напряжениях до 250 В, при максимальной коммутируемой мощности около 300 Вт. Сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции составляет порядка 750 В эффективного переменного напряжения.

Механические и эксплуатационные характеристики

Усилие переключения для двухполюсных моделей типа ПКн105‑5…8В обычно не более 7–8 Н, ход приводного элемента — примерно 1–2 мм. Масса переключателя — не более 9 г, а диапазон рабочих температур окружающей среды — от минус 60 до плюс 85 °C, что позволяет использовать изделие в жестких климатических условиях.

Надежность и срок службы

Коммутационная износостойкость для данной серии лежит в пределах порядка 25 000 циклов, а гарантийный срок сохраняемости изделий с приемкой «СКК» и качества «ВП» обычно составляет 10–20 лет. Переключатели поставляются в герметичном исполнении и применяются в аппаратуре, где требуется высокая долговечность и надежность контактов.
