ПКН546.1-2хз/зВ (5) Смоленский завод

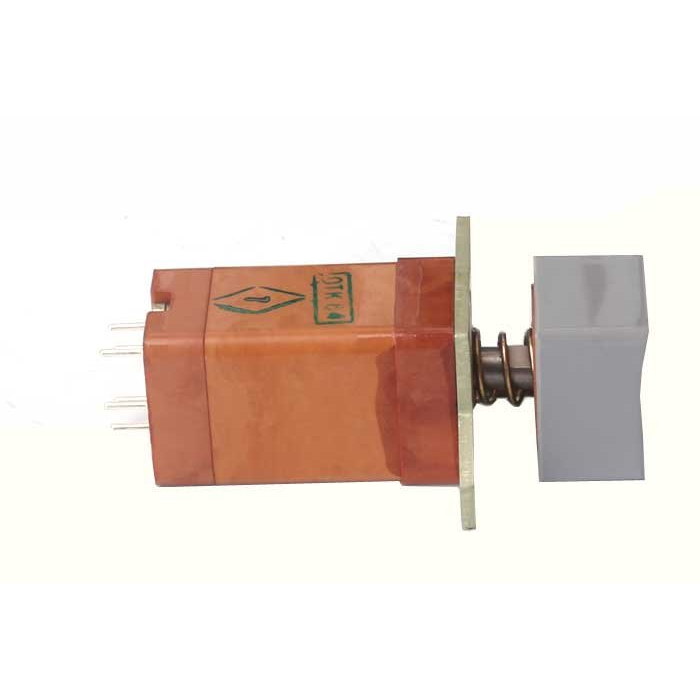

ПКН546.1‑2хз/зВ(5) — это герметичный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»), предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и военного назначения.

Назначение и область применения

• Используется в условиях, требующих повышенной надежности и защиты от пыли, влаги и агрессивных воздействий внешней среды (климатическое исполнение В).

• Применяется в радиоэлектронной аппаратуре, в том числе на бортовых и наземных системах, где требуется длительный срок службы и стабильная работа контактов.

Конструкция и исполнение

• Переключатель кнопочный, герметичный, с двумя контактными группами (обозначение «2хз» обычно указывает на два замыкающих контакта).

• Обозначение «зВ» обычно означает, что изделие имеет защитное исполнение для работы в условиях повышенной влажности и загрязнений (климатическое исполнение В).

Ключевые электрические и механические параметры

• Рабочий диапазон температур эксплуатации, как у типовых переключателей серии ПКн546, обычно составляет от минус 60 °C до плюс 85 °C.

• Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции около 750 В эффективного значения.

• Максимальное усилие переключения и ход приводного элемента для серии ПКн546 порядка 27 Н и до 7 мм, соответственно; масса переключателя — не более 45 г.

Особенности и срок службы

• Переключатель рассчитан на длительный срок сохраняемости и эксплуатации, типовой срок сохраняемости изделий этой серии — до 25 лет при хранении в нормальных условиях.

• Конструкция и герметичность позволяют использовать ПКН546.1‑2хз/зВ(5) в условиях тряски, вибрации и перепадов температур, характерных для бортовой и промышленной аппаратуры.
