ПКН546.1-2з/кВ (5) Смоленский завод

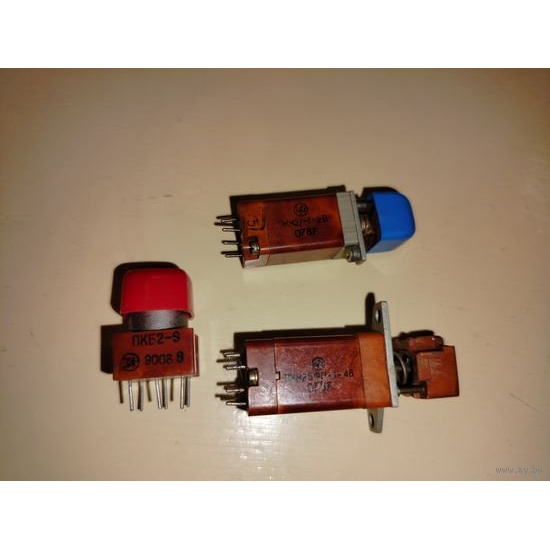

ПКН546.1‑2з/кВ (5) — это кнопочный переключатель Смоленского завода радиодеталей, предназначенного для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленных изделия.

Назначение и область применения

Переключатель ПКН546 используется как двухпозиционный (2П) нажимно‑кнопочный переключатель, рассчитанный на коммутацию цепей в малогабаритной электронике, приборах и станциях управления.
Он применяется в аппаратуре с климатическим исполнением «В» (в том числе в условиях относительно жёстких температур и внешних механических воздействий).

Основные технические характеристики

• Количество контактов: 2 перекидных (2П), реализованных по схеме «разомкнуто—замкнуто» (кнопочный переключатель).

• Коммутируемый ток: от единиц микроампер до примерно 4 А при напряжении от микровольт до 250 В (характерно для всей серии ПКн534…ПКн546, к которой относится ПКН546).

• Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Усилие, ход и надёжность

• Усилие переключения для ПКН546 (включая модификацию 546.1) не более 27 Н, что делает переключатель достаточно «жёстким», но допустимым для типичных панельных панелей.

• Полный ход приводного элемента (кнопки) — не более 7 мм, что достаточно для уверенного переключения без чрезмерного утопления.

• Количество коммутационных циклов может достигать порядка 100 000, а срок сохраняемости изделий — до 25 лет при соблюдении условий хранения.

Температурный режим и климатика

• Диапазон рабочих температур среды — от минус 60 °С до плюс 85 °С, что позволяет использовать переключатель в суровых условиях (например, в промышленных и военных изделиях).

• Масса переключателя ПКН542/ПКН546 — не более 45 г, что характерно для всей серии 542‑546 и относится также к модификации ПКН546.1.
