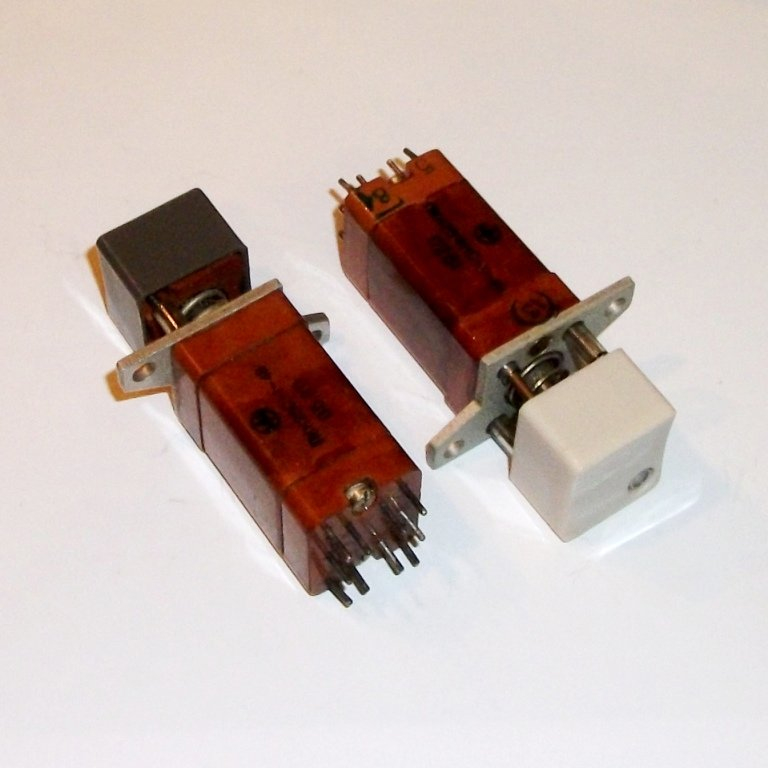

ПКН546.2-1хзВ (5) Смоленский завод

ПереключательПКН546.2‑1хзВ (5) (Смоленский завод) — это микровыключатель‑кнопочный переключатель для электрических цепей постоянного и переменного тока, применяемый в радио‑ и электронной аппаратуре, а также в промышленных устройствах. Он относится к серииПКН546 , выпускаемой ОАО «Смоленский завод радиодеталей» и стандартизированной по техническим условиям отраслевой документации.

Назначение и область применения

• Предназначен для коммутации электрических цепей в аппаратуре различного назначения, в том числе ответственной и военной.

• Используется в условиях жёсткого климатического исполнения В (широкий диапазон температур и повышенные требования к стойкости).

Основные электрические параметры

• Сопротивление электрического контакта — не более0,05 Ом.

• Сопротивление изоляции — не менее1000 МОм.

• Электрическая прочность изоляции — порядка750 В EFF (эффективное переменное) между отдельными токоведущими частями и корпусом.

Механические и эксплуатационные параметры

• Усилие переключения для серии ПКН546 — не более27 Н (около 2,7 кгс).

• Полный ход приводного элемента — не более7 мм.

• Диапазон рабочих температур — примерноот −60 °C до +85 °C , что позволяет использовать переключатель в экстремальных условиях.

• Масса изделия серии ПКН546 — не более45 г , что свидетельствует о компактном и лёгком конструктиве.

Особенности модификации 2‑1хзВ (5)

• Буквенное обозначение «2‑1хзВ» указывает на тип привода и конфигурацию контактов (одиночный переключающий контакт, вероятно, с самовозвратом или фиксацией, в зависимости от исполнения).

• Индекс «(5)» в обозначении обычно относится к конструктивному варианту или модификации монтажа (место присоединения проводов, способ крепления и т.п.) и соответствует спецификации Смоленского завода.
