ПТ67-2В (5) Смоленский завод

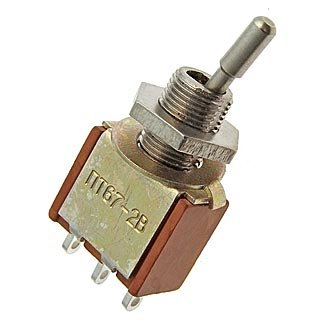

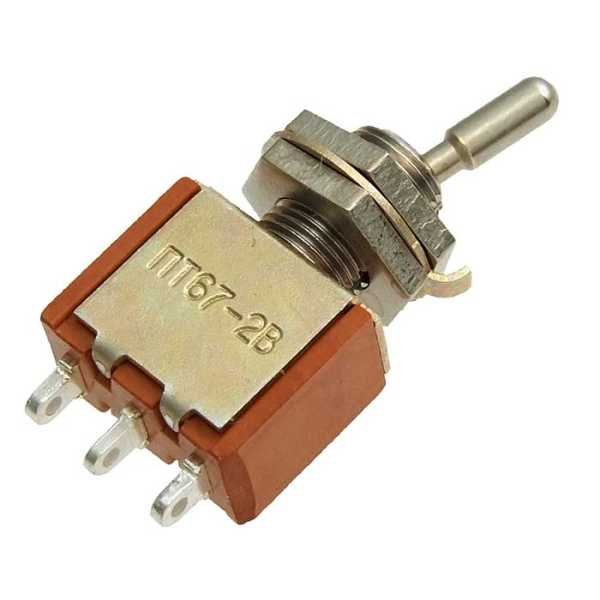

ПТ67‑2В (5) — это миниатюрный перекидной однополюсный тумблер производства Смоленского завода (ОАО «Смоленский завод радиодеталей»), применяемый в радиоэлектронной аппаратуре специального и общего назначения для коммутации электрических цепей постоянного и переменного тока. Обозначение «5» относится к виду приёмки по техническим условиям ОЮ0.360.028ТУ и соответствует более высокому уровню качества и гарантийному сроку хранения.

Основные характеристики

• Количество контактных групп — 1 (однополюсный переключатель).

• Коммутируемый ток: переменный до 4 А, постоянный до 6 А; при этом ток может лежать в диапазоне примерно от 0,1 мА до 6 А.

• Максимальное напряжение: переменное до 220 В, постоянное до около 36 В (в зависимости от конкретных ТУ и исполнения).

• Максимальная коммутируемая мощность — порядка 180–880 В·А (точное значение зависит от ТУ и условий использования).

Электрические и изоляционные параметры

• Сопротивление контакта для приёмки «5» — не более 0,01 Ом, что обеспечивает низкие потери и высокую надёжность коммутации.

• Сопротивление изоляции — не менее 1000 МОм, что важно для работы в многослойных печатных платах и сложных схемах.

• Электрическая прочность изоляции — около 1100 В (зависит от условий испытания и конкретных ТУ).

Механические и климатические свойства

• Усилие переключения — в диапазоне примерно 1,2–10 Н (0,12–1,0 кгс), что обеспечивает надёжное фиксирование положения и удобство работы.

• Рабочая температура окружающей среды — от −60 °C до +85 °C, что делает тумблер пригодным для эксплуатации в жёстких климатических условиях.

• Влажность — изделие устойчиво к повышенной относительной влажности до 98% при температуре около +35 °C.

Надёжность и сроки службы

• Число коммутационных циклов в нормальных условиях — не менее 10 000–25 000 переключений, что характерно для изделий повышенной надёжности.

• Для приёмки «5» гарантийный срок хранения составляет 20 лет, тогда как для приёмки «1» он обычно около 12 лет.

• Масса тумблера — примерно 7,5–8 г, что позволяет использовать его в компактных и ответственных изделиях.
