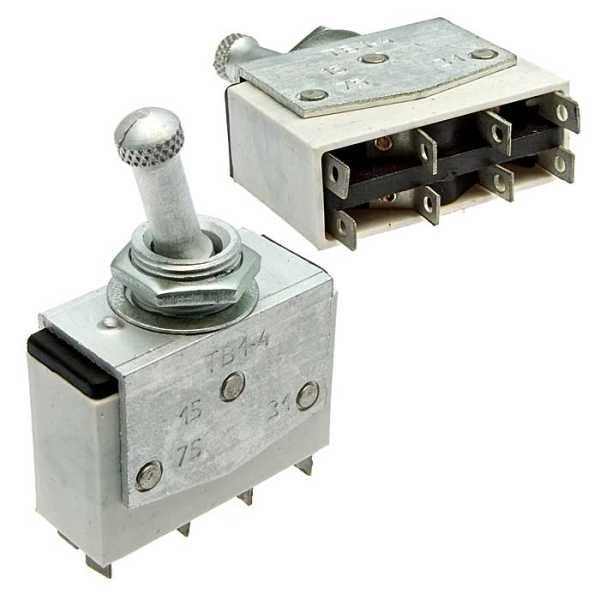

ТВ1-4 с Протектором НИИРК

Тумблер ТВ1‑4 с протектором НИИРК — это четырёхполюсный перекидной переключатель (выключатель) на 2 положения «Вкл–Выкл» с фиксацией, широко применяемый в электрических цепях постоянного и переменного тока радиоэлектронной аппаратуры и средств автоматики.

Назначение и конструкция

ТВ1‑4 с протектором предназначен для коммутации цепей сигнализации, управления и питания малой мощности, в том числе в условиях повышенной влажности и широкого диапазона температур. Корпус выполняется из диэлектрика, а контакты — из медных сплавов с драгметаллами, что обеспечивает низкое переходное сопротивление и стабильную работу при многократных переключениях.

Электрические параметры

• Номинальный ток порядка 5 А, номинальное напряжение до 220 В (постоянный и переменный ток).

• Максимальная коммутируемая мощность обычно до 250 Вт, сопротивление замкнутого контакта не более 0,01 Ом.

• Электрическая прочность изоляции порядка 1100 В, сопротивление изоляции не менее 1000 МОм при нормальных условиях.

Климатические и механические характеристики

Тумблер изготавливается во всеклиматическом исполнении либо для умеренного и холодного климата, с рабочим диапазоном температур примерно от минус 60 до плюс 70 °C и относительной влажностью до 98% при плюс 25 °C. Усилие переключения лежит в диапазоне примерно 3,9–14,7 Н, переключатель имеет фиксацию в двух положениях и устанавливается на панель с помощью монтажного отверстия около 14,5 мм.

Протектор и комплектация

Протектор (защитный колпачок) на ТВ1‑4 обычно выполнен из пластика чёрного цвета и служит для защиты ручки и контактов от случайного срабатывания, пыли и механических повреждений. Масса тумблера с протектором составляет порядка 50 г, степень защиты корпуса — примерно IP40, что допускает применение в условиях промышленного и бытового оборудования.
