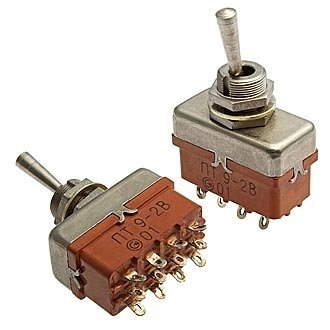

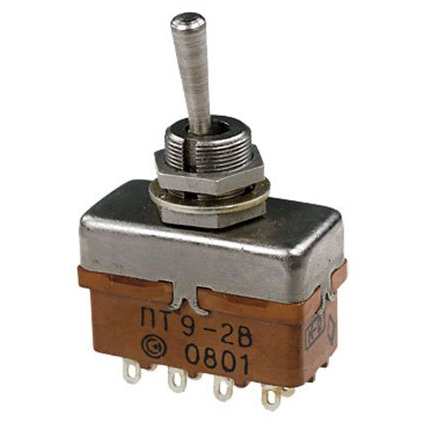

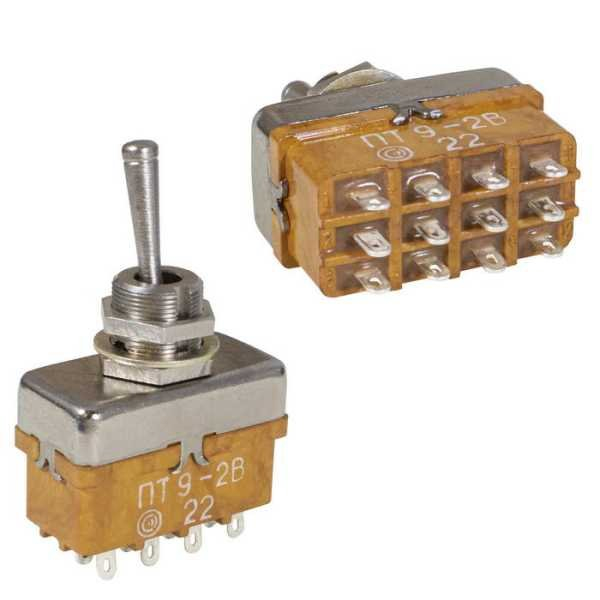

ПТ9-2В (5) Смоленский завод

ПТ9‑2В (5) — это миниатюрный четырёхполюсный перекидной тумблер (переключатель) ручного управления, выпускаемый Смоленским заводом радиодеталей (Россия). Он предназначен для коммутации электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

Тип и функция устройства

• Тип: переключатель‑тумблер четырёхполюсный, с двумя фиксированными положениями «включено»‑«выключено» (off‑on).

• Схема контактов — 4PDT (четыре полюса, переключающие контакты, одновременно замыкающие и размыкающие цепи).

Электрические параметры

• Номинальное напряжение до 250 В постоянного или переменного тока, максимальный коммутируемый ток до 3 А.

• Максимальная коммутируемая мощность порядка до 200 Вт, что позволяет использовать его в низковольтных коммутационных цепях.

• Сопротивление электрических контактов не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм, электрическая (пробивная) прочность изоляции порядка 750 В переменного тока.

Условия эксплуатации и конструкция

• Климатическое исполнение «В» — всеклиматическое; для приемки «5» диапазон рабочих температур от примерно −60 до +85 °C, возможен и до +100 °C при соответствующей спецификации.

• Корпус из карболита, токоведущие контакты покрыты серебром, ручка тумблера металлическая; монтаж на панель с установочным диаметром резьбы М10.

• Габаритные размеры порядка около 15×28×17 мм, масса около 25–30 г, что делает его компактным и удобным для установки в панелях приборов.

Механические и долговечные характеристики

• Усилие переключения находится в диапазоне примерно 2,94–14,7 Н (0,3–1,5 кгс), что обеспечивает ощутимую, но удобную фиксацию положения.

• Ресурс по механическим циклам порядка 15 000 операций; при этом обеспечивается длительная сохраняемость (до 10–12 лет в зависимости от категории приемки и условий хранения).
