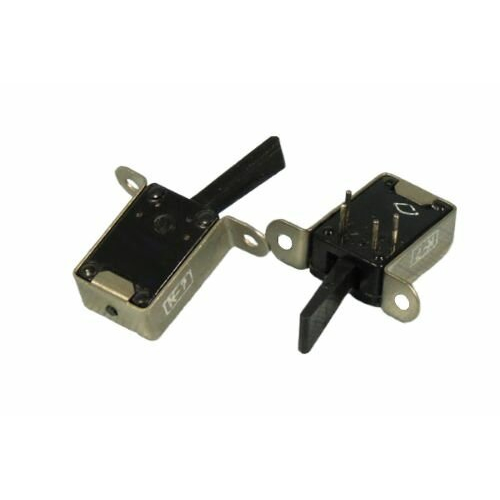

ПТ55-2В 8.337.061-02 (5) Смоленский завод

ТумблерПТ55‑2В 8.337.061‑02 (5) — это малогабаритный коммутационный элемент, выпускаемый ОАО «Смоленский завод радиодеталей» для использования в радиоэлектронной аппаратуре, в том числе специального назначения. Ниже приведены основные технические и эксплуатационные характеристики без упоминания цен.

Назначение и область применения

Тумблер ПТ55‑2В предназначен для коммутации электрических цепей постоянного и переменного тока в различных блоках и приборах РЭА. Он применяется в условиях повышенных требований к надёжности и стойкости к внешним воздействующим факторам, в том числе в аппаратуре военного и промышленного назначения.

Тип и конфигурация

• ПТ55‑2В — однополюсный тумблер с одним подвижным контактом и двумя фиксированными положениями «вкл–выкл».

• Конструктивное исполнение 8.337.061‑02 относится к варианту ручки белого цвета для серии ПТ55‑1…ПТ55‑30, что обеспечивает наглядную индикацию состояния и удобство монтажа на панелях.

• Индекс «В» указывает на климатическое исполнение В, рассчитанное на работу в условиях повышенной влажности и широкого температурного диапазона.

Основные технические параметры

• Номинальный ток коммутации — обычно до нескольких ампер (точное значение зависит от конкретного типа ПТ55, но для серии ПТ55‑2В это типичный ряд для маломощных цепей РЭА).

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и хорошую стабильность электрического соединения.

• Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции до 750 В действующего значения, что позволяет использовать тумблер в цепях с относительно высоким напряжением.

• Усилие переключения ручки — в диапазоне примерно 0,294–4,9 Н, что обеспечивает чёткую фиксацию без чрезмерного механического напряжения на элементах.

Условия эксплуатации

• Диапазон рабочих температур: от −60 до +85 °C, что делает тумблер пригодным для работы в условиях как подвижной, так и стационарной аппаратуры в широком температурном диапазоне.

• Повышенная относительная влажность при 35 °C — до 98%, что определяется климатическим исполнением В.

• Наработка и срок службы — минимальная наработка составляет порядка 44 000 часов, гарантийный срок хранения изделий — до 15 лет с даты изготовления, что подчёркивает высокую надёжность и долговечность.

Кратко о конструкции

Тумблер выполнен в малогабаритном корпусе с короткими выводами, рассчитанными на крепление и соединение пайкой. Корпус и ручка обеспечивают удобство монтажа на панелях и защиту от механических повреждений, а разъёмные части контактов выполнены из материалов с высокой электропроводностью и стойкостью к износу.
