ПТ55-2В 8.337.061-03 (5) Смоленский завод

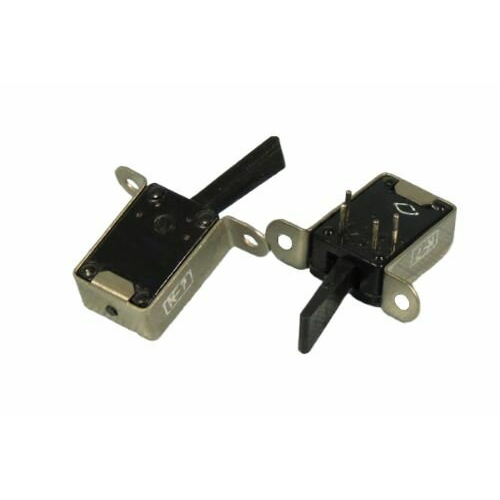

ТумблерПТ55‑2В 8.337.061‑03 (5) — это миниатюрный двухполюсный тумблер производстваОАО «Смоленский завод радиодеталей» , относящийся к серииПТ55 и предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑ и электро‑аппаратуре.

Расшифровка обозначения

• ПТ55 — серия миниатюрных тумблеров.

• ‑2 — двухполюсное исполнение (два независимых контакта).

• В — климатическое исполнение по ГОСТ (работа в условиях, соответствующих категории «В»).

• 8.337.061‑03 — конструктивно‑технологическое исполнение ручки;03 указывает нажёлтый цвет ручки (в ряде каталогов именно этот код соответствует желтому исполнению).

• (5) — обычно указывает наколичество контактов/позиций или тип контактной группы (в данном случае — двухполюсный тумблер с фиксированными положениями, характерными для ПТ55‑2В).

Основные технические характеристики

• Климатическое исполнениеВ : допустимый диапазон температур окружающей среды примерноот −60 °C до +85 °C , высокая влажность до ~98 % при 35 °C.

• Электрические параметры:

  • Сопротивление контактане более 0,05 Ом.

  • Сопротивление изоляциине менее 1000 МОм.

  • Электрическая прочность изоляции около750 Вэфф (испытательное напряжение между контактами и корпусом/между полюсами).

• Усилие переключения — в диапазонеот 0,294 до 4,9 Н (зависит от конкретного подтипа и условий).

• Гарантийный срок сохраняемости изделия обычно порядка15 лет с даты изготовления.

Конструкция и применение

Тумблер ПТ55‑2В компактен, имееткороткие выводы под пайку , предназначен для монтажа на плату или в корпус, и используется врадиоэлектронной аппаратуре специального и общего назначения , включая устройства, эксплуатируемые в тяжёлых климатических условиях.
Двухполюсное исполнение позволяет одновременно коммутировать две цепи, что удобно в схемах питания, блокировки и выбора режимов работы.
