ПТ55-7В 8.337.095 (5) Смоленский завод

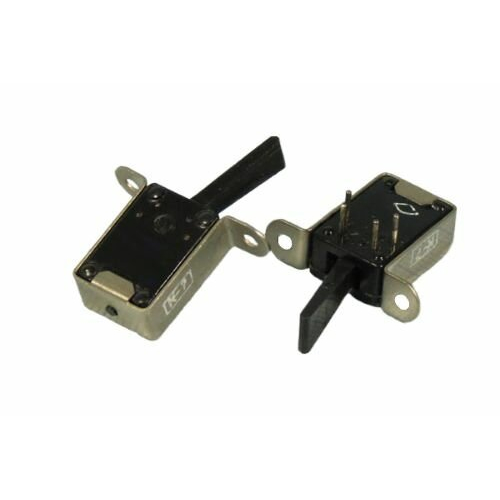

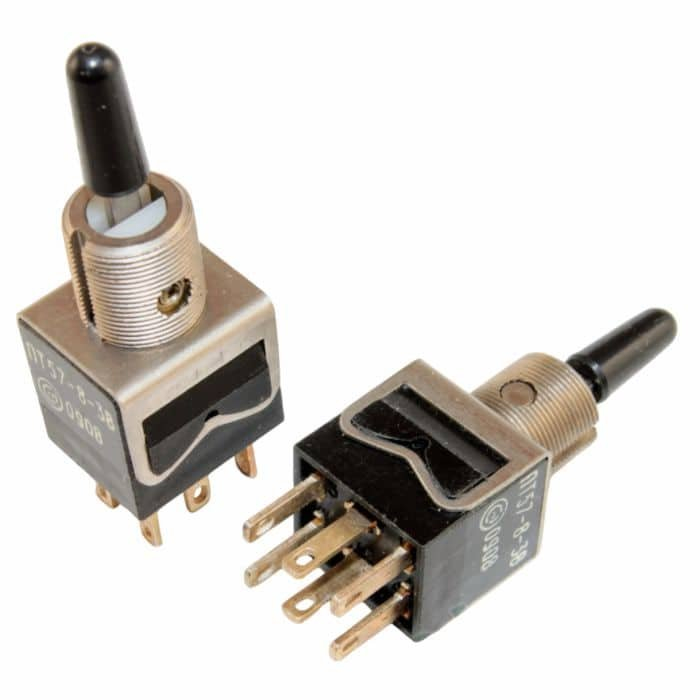

ПТ55‑7В 8.337.095(5) — это миниатюрный тумблер от «Смоленского завода радиодеталей» (Смоленский завод), входящий в серию переключателей ПТ55, предназначенных для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение и исполнение

• Однополюсный тумблер для печатного монтажа, используется в аппаратуре умеренного и холодного климата, обозначение «В» — климатическое исполнение по ГОСТ.

• Ручка черного цвета по коду 8.337.095; суффикс (5) указывает на вариант конструктивного исполнения и цвет/тип ручки в базе завода.

Электрические параметры

• Коммутируемый ток — от единиц микроампер до примерно 0,1 А при напряжении до 250 В постоянного или переменного тока.

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает малые потери и стабильную коммутацию.

• Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф; это позволяет использовать переключатель в типовых низковольтных схемах.

Механика и условия эксплуатации

• Усилие переключения — в диапазоне примерно 0,3–4,9 Н (около 0,03–0,5 кгс), что делает тумблер достаточно «жёстким», но удобным для ручного переключения.

• Диапазон рабочих температур — от −60 °C до +85 °C, повышенная относительная влажность при 35 °C — до 98% без конденсата.

• Минимальная наработка — порядка 44 000 часов, гарантийный срок хранения — до 15 лет, что типично для изделий серии ПТ55.

Конструктив и монтаж

• Масса тумблера — не более 5 г, тип крепления и форма выводов определяются серией «7» (ПТ55‑7В) — это вариант с креплением пайкой и короткими или определённой конфигурации выводами под печатную плату.

• Для монтажа используются стандартные отверстия и пайка, типовое применение — низковольтные коммутационные цепи, включая питание, режимы, сигнализацию и т.п. в блоках РЭА.
