ПТ57‑10‑1В предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре общего и промышленного назначения, в том числе в условиях эксплуатации, соответствующих климатическому исполнению«В». Подобные тумблеры применяются в БП, усилительных и измерительных приборах, стойках управления и других блоках, где требуется ручное переключение режимов питания или цепей.

• ПТ57 — серия тумблеров Смоленского завода.

• 10 — конструктивное исполнение (размер/конфигурация корпуса и контактной системы).

• 1 — типономинал по электрическим режимам коммутации (обычно соответствует базовым значениям напряжений и токов, в отличие от вариантов с индексом «3»).

• В — климатическое исполнение «В» (по ГОСТ/ТУ для РЭС).

• 7.850.055‑01 — заводское обозначение цвета/исполнения ручки‑колпачка;«01» указывает начёрную ручку (в противоположность красной, зелёной, жёлтой и белой модификациям).

• (5) в обозначении указывает наприёмку/категорию качества и температурный диапазон , относящуюся к более жёсткому исполнению (расширенный диапазон рабочих температур примерно от−60°С до +85°С вместо −45…+55°С для более простой приемки).

Для ПТ57‑10‑1В7.850.055‑01 (как изделий серии ПТ57‑1…‑11‑1В) в техусловиях и справочных материалах указываются следующие общие показатели:

• Сопротивление электрического контакта —не более 0,05 Ом.

• Сопротивление изоляции —не менее 1000 МОм.

• Электрическая прочность изоляции при переменном токе частотой 50 Гц —500 Вэфф (для исполнений 1‑х, в отличие от 3‑х, где 750 Вэфф).

• Коммутируемый ток — в диапазоне примерноот единиц микроампер до 6 А , напряжение —от долей милливольт до 250 В , в зависимости от режима и условий эксплуатации.

• Количество коммутационных циклов — порядкадо 75 000 включений‑выключений, что делает их пригодными для интенсивной эксплуатации.

• Диапазон рабочих температур — приприемке «5» (что соответствует обозначению с(5) в конце) — ориентировочноот −60°С до +85°С , что позволяет использовать тумблер в бортовых и промышленных системах с повышенными требованиями по температурному диапазону.

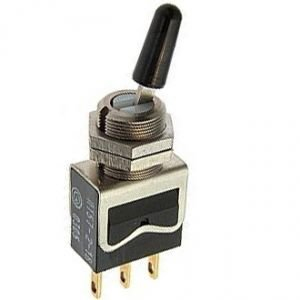

Тумблеры ПТ57 изготавливаются с металлическим корпусом и резьбовым фланцем, обеспечивающим надёжное крепление в панелях; ручка‑колпачок выполнена из пластмассы установленного цвета (в вашем случае — чёрная, по коду 01). Контактная группа выполнена из благородных металлов (серебро, иногда с добавками золота), что обеспечивает стабильное контактное сопротивление и хорошую долговечность при частых переключениях. Срок сохраняемости изделий категории качества «5» (в том числе «ВП»‑исполнения) составляет до10–15 лет при хранении и эксплуатации в соответствии с ТУ.
